筱晓光子的的光隔离器产品在任意偏振态下均可保持优良的返程光隔离的性能，它具有低损耗，高隔离度，高回损，低偏振相关损耗，低偏振模式色散，宽工作波段和工作温度范围，光路无胶等性能为通信网络低成本的解决方案提供了可能性，该系列产品可用于掺饵放大器，波分复用系统，光纤光学设备和激光器中。
产品特点工作波长范围宽 & 工作温度范围广 、 低插入损耗 & 高隔离度 、 偏振相关损耗及偏振模色散小 、 光路无胶 、 具有非常高的可靠性和稳定性
产品型号NIR-ISO-W1550-S11-P2-1-9-SA
应用领域光纤放大器 WDM&DWDM系统 光纤设备 光纤激光器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
隔离度 光纤接头
＞28dB FC/APC
参数 | 单位 | 数值 | 备注 |
中心波长(nm) | nm | 1550 or 1310 | 1030/1053/1064/等(波长可以定制) |
工作带宽 | nm | ±15 | |
插入损耗 | dB | ≤0.6 | 1550nm,30mw,DFB |
隔离度 | dB | ≥28 单级 | @25摄氏度 |
≥46 dB双级 | |||
隔离度 | dB | ≥20 | 全温：-40-+75℃ |
偏振相关损耗 | dB | ≤0.1dB | |
光纤类型 | N/A | SMF-28E+ /PM1550等(单模或保偏) | 1030/1053/1064nm可选 Hi1060,(其他光纤类型可选,) |
偏振膜色散 | Ps | ＜0.25 | |
偏振色散 | Ps | ＜0.05 | |
回波损耗（进光/出光） | dB | ＞60/55dB | |
Max. 操作功率 | mW | 500 | |
工作温度 | ℃ | -5-70℃ | |
存储温度 | ℃ | -40-85℃ | |
测试光源 | 1550nm LD-PD台式光源/ 1060nm DFB | ||

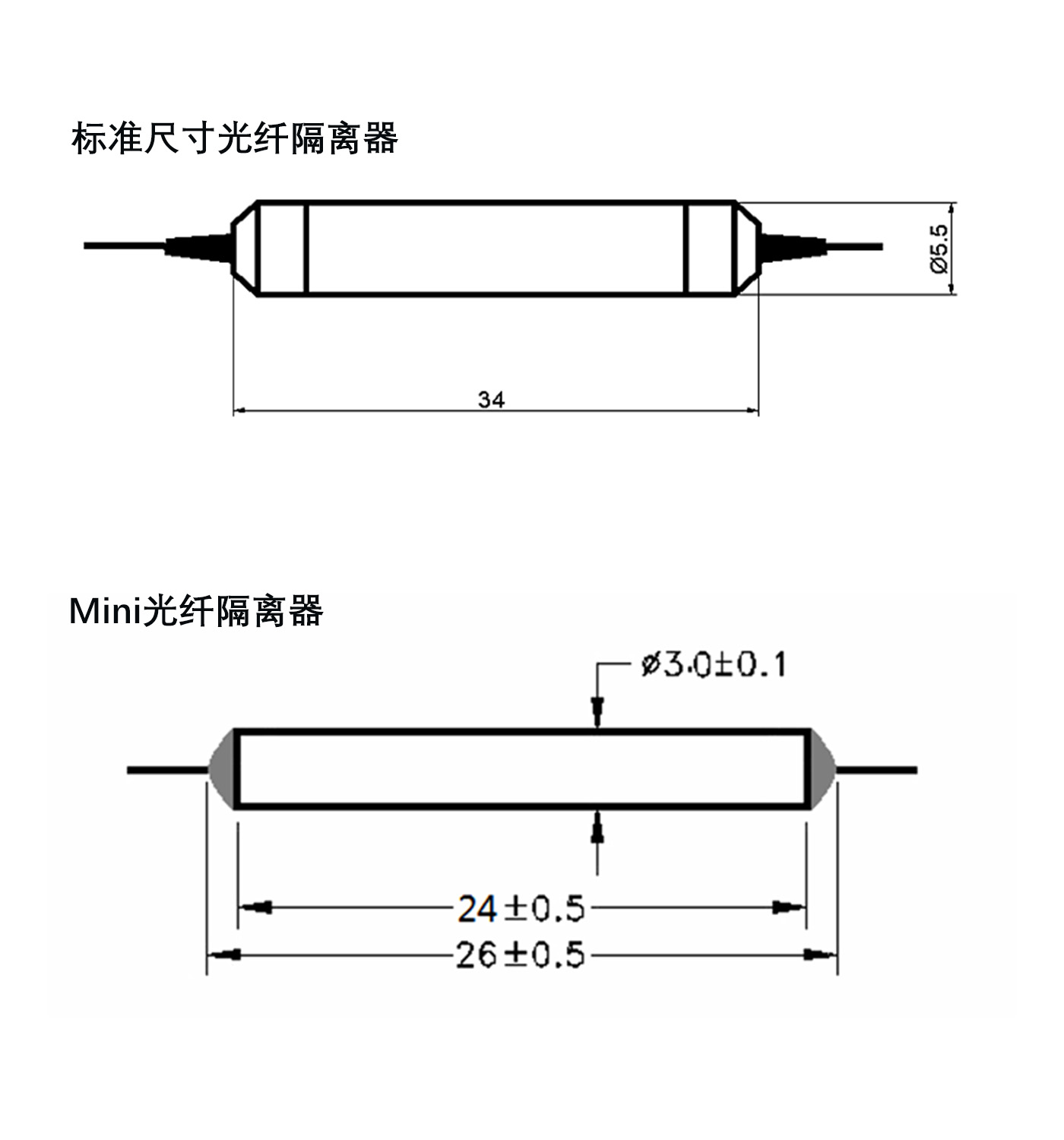

封装尺寸(mm) | 如下图 |
备注：
*.有所指标皆为未不含接头指标，切仅在以上波长，偏振态和温度下确保有效
**.指标若有更改，恕不另行通知。
型号及订购
NIR-ISO- W□□□□-S○-P▽-☆-△-XX
W□□□□：Wavelength
0980:980nm
0850:850nm
*****
1064:1064nm
1310:1310nm
1550:1550nm
S○：Stage Numbers
11:单级隔离器
22: 双级隔离器
P▽： Package
1: Standard
2：Mini
☆ ：Pigtail Length
05:0.5m
1：1m
10:10m
△：Loose Tube
B:Bare Fiber
9:900um Loose Tube
20:2mm Loose Tube
30: 2mm Loose Tube
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
SN= 裸光纤,无接头
PA=PM Fiber+ FC/APC
PP=PM Fiber+ FC/PC
