    IR级抛光氟化钡（BaF2）60° 色散棱镜 0.15-12um 25.4 x 25.4 x 25.4mm

    氟化钡能很好应用于光谱组件。 氟化钡通常适用于无源IR波段（8~14μm）的应用，通常用作热成像的窗片。 对于相同厚度，比氟化钙的透射范围进一步延伸到IR中大约1mm。 主要用于IR应用，并注意到具有IR抛光的视窗可能在由低纯度BaF 2晶体制成的VUV中具有受限的透射性能。 氟化钡通过真空Stockbarger技术生长。 与CaF2不同，BaF2不以天然状态存在，并且所有材料必须化学合成，使得BaF2生产相对昂贵。氟化钡容易裂开，对热冲击非常敏感。它抛光好可以蚀刻。不是所有的晶体都是由zui高等级的化学品制造的; 对于IR级光学器件，较低规格是足够的并且降低了成本，然而在UV和VUV中的透射受到限制。zui高纯度的氟化钡VUV材料可以被认为是快闪烁级。

    产品特点

    产品型号BAFPRISM25.4-60

    应用领域快速闪烁体材料热成像窗片高能物理实验

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    相关产品

    资料下载

    主要参数
  • 核心参数

  • 工作波长 尺寸

    0.15-12μm 25.4 x 25.4 x 25.4mm

  • 尺寸图
    • 详细参数

    透射波段范围：

    0.15~12μm（注意：IR级可能在UV下的性能受限）

    折射率

    1.45（5μm）

    反射损耗：

    6.5％ at 5％（2个表面）

    吸收系数：

    3.2×10-4cm-1 @6μm

    吸收峰：

    47μm

    dn / dT：

    -15.2×10-6 /℃

    dn /dμ= 0：

    1.95μm

    密度：

    4.89g / cc

    熔点：

    1386℃

    导热率：

    11.72W m-1 K-1 @ 286K

    热膨胀：

    18.1×10-6 /℃@273K

    硬度：

    Knoop 82 with 500g indenter

    比热容量：

    410JKg-1K-1

    介电常数：

    7.33 at 1MHz

    杨氏模量（E）

    53.07GPa

    剪切模量（G）

    25.4GPa

    体积模量（K）

    56.4GPa

    弹性系数：

    C11 = 89.2 C12 = 40.0  C44 = 25.4

    表观弹性极限：

    26.9MPa（300psi）

    泊松比：

    0.343

    溶解性：

    0.17g / 100g water，23℃

    分子量：

    175.36

    类型/结构

    立方CaF2，Fm3m，（111）裂解



    折射率:(No = Ordinary Ray 普通射线)

    µm

    No

    µm

    No

    µm

    No

    0.1408

    1.8150

    0.1452

    1.7820

    0.1477

    1.7670

    0.1500

    1.6780

    0.2000

    1.557

    0.2652

    1.5122

    0.2803

    1.5066

    0.2893

    1.5039

    0.2967

    1.5019

    0.3021

    1.5004

    0.3130

    1.4978

    0.3254

    1.4952

    0.3403

    1.4925

    0.3466

    1.4915

    0.3610

    1.4894

    0.3663

    1.4887

    0.4046

    1.4844

    0.5461

    1.4759

    0.5893

    1.4744

    0.6438

    1.4730

    0.6563

    1.4727

    0.7065

    1.4718

    0.8521

    1.4699

    0.8944

    1.4694

    1.0140

    1.4685

    1.1287

    1.4678

    1.3673

    1.4667

    1.5295

    1.4661

    1.6810

    1.4656

    1.7012

    1.4655

    1.9701

    1.4647

    2.3254

    1.4636

    2.6738

    1.4623

    3.2434

    1.4602

    3.4220

    1.4594

    5.1380

    1.4501

    5.5490

    1.44732

    6.2380

    1.4422

    6.6331

    1.4390

    7.0442

    1.4353

    7.2680

    1.4331

    9.7240

    1.4051

    10.346

    1.3936

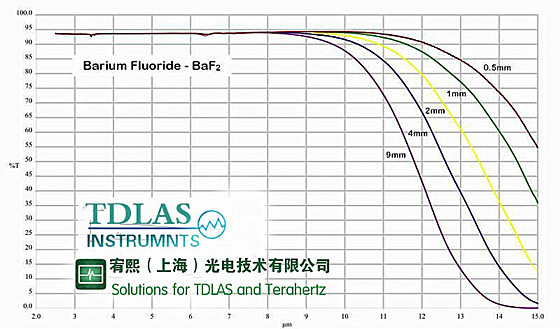

    特性曲线

    订购信息






    订购型号:BAFPRISM25.4-60

    IR Polished Barium Fluoride (BaF2) 60° prism
    25.4 x 25.4 x 25.4mm 60° equiliateral dispersing prism.
    Polished three faces




    可选配置表

    无
