产品总览 脉冲计时分配系统(TDS)能够将亚飞秒的计时信号分配到远程位置。它利用锁模激光器(即光学主振荡器，简称OMO)固有的低噪声脉冲序列，并将其当作可参考光学或射频时钟的计时信号。精心选择的OMO计时信号通过光纤计时链路传输到多个终端站，在这些终端站中，使用Cycle技术上认可的平衡光学互相关器（BOC）以阿秒级分辨率检测传输延迟，并进行主动补偿。
产品特点低于1 fs的时序抖动和时序漂移、 标准每单位8 -16个链路(可扩展至> 100个链路)、 按钮操作、 无需用户干预

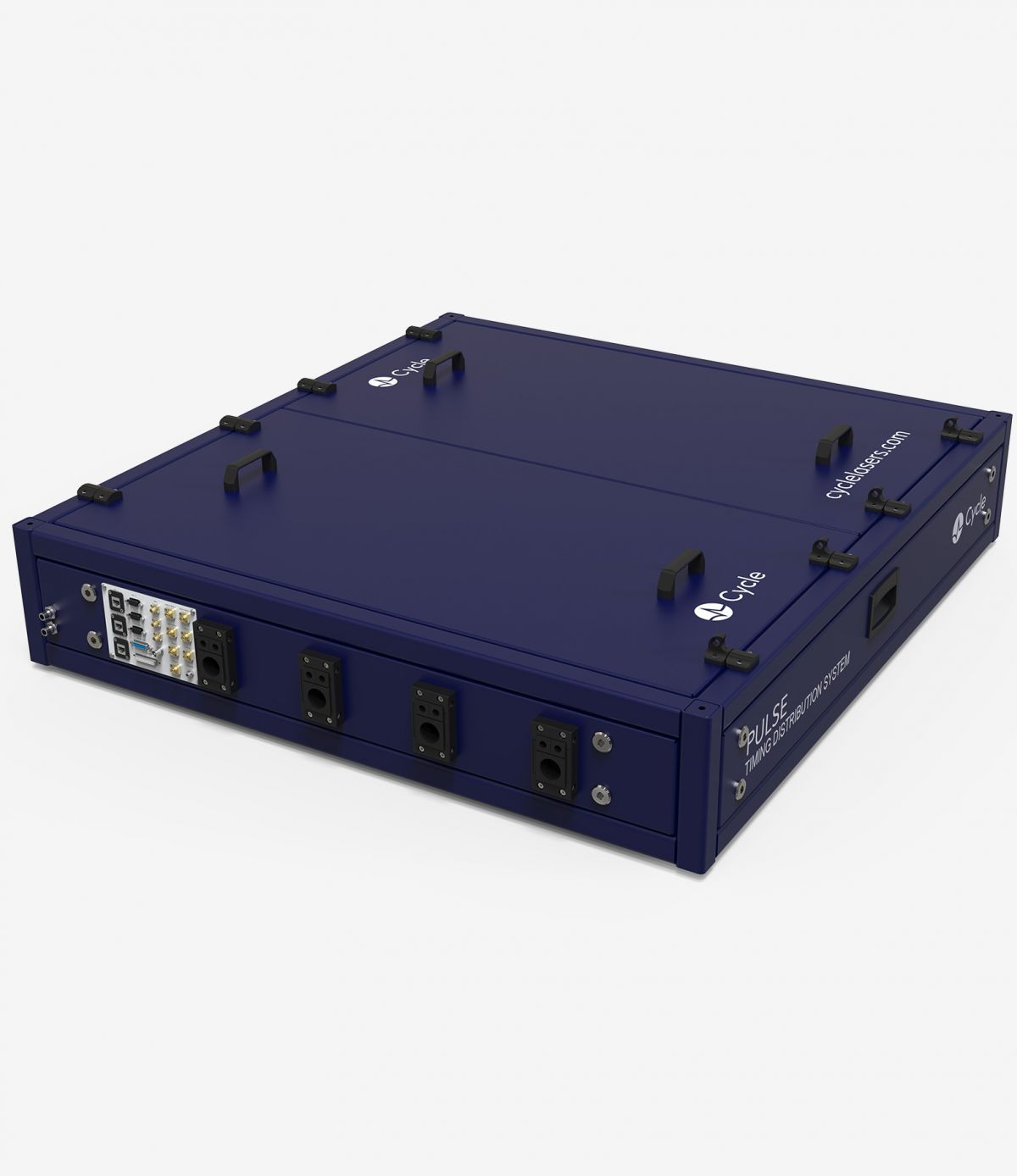

产品型号PULSE-Timing Distribution System
应用领域自由电子激光器粒子加速器射电望远镜阵激光放大器链超快电子衍射实验超快激光实验室
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
功率 光波长
> 10 mW 1550 ± 50 nm
参数 | 值 | 单位 | 说明 |
时序抖动 | <5 | fs RMS | 在35 μHz - 1 MHz带宽内，两个稳定的光纤链路之间 |
补偿距离 (高达) | 10 | km | 按要求提供较长的链路 |
每个PULSE TDS平台的光纤链路 | 8 | 通过将多个平台组合在一起，可扩展到任意数量的链路 | |
光纤类型 | PM | 单模（SM） | |
功率 | > 10 | mW | 每根光纤的平均可用功率 |
光波长 | 1550 ± 50 | nm | 脉冲工作模式 |
脉冲重复率 | < 500 | MHz | 根据需要定制频率 |
大小 (L x W x H) | 1.5 x 0.8 x 0.3 | m3 | |
重量 | 270 kg | ||
控制系统机架 | 包含 | 温度控数 | |
集成反馈 | 包含 | 优化PID参数 | |
控制系统接口 | 包含 | Epics, Tango 或定制的接口可用 | |
自动锁定 | 包含 |
测量数据

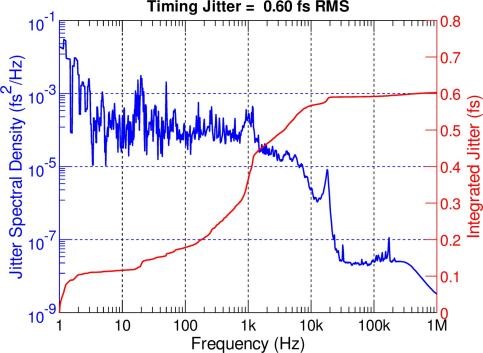

两条稳定的光纤链路1之间的环外时序抖动高于1 Hz
1每条光纤链路的长度为150m。

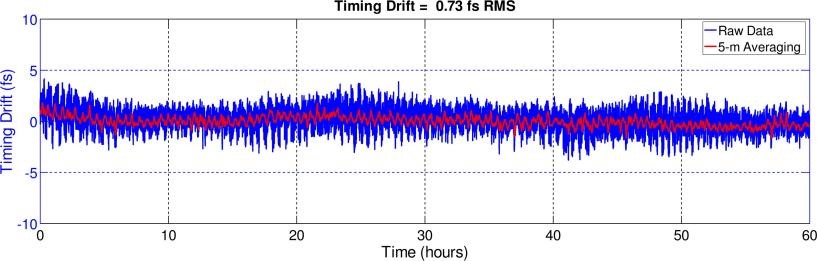

两个稳定光纤链路之间的环外时序漂移1，采样频率为2 Hz

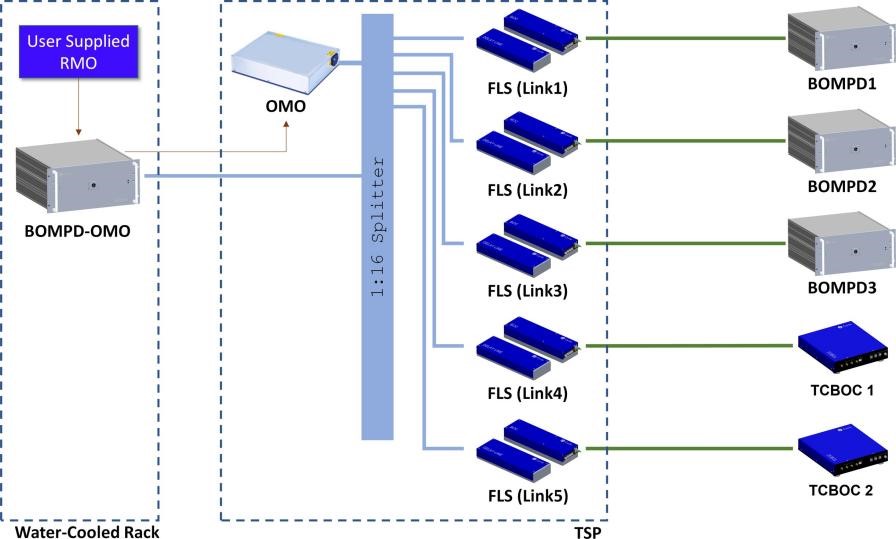

利用Cycle公司的BOMPD**技术，将OMO锁定在射频主控振荡器上。
OMO计时信号通过利用稳定的光纤链路来发布(光纤链路稳定器包括技术上认可BOC +机动延迟线+链路控制组件)。 终端站设备由我们的TCBOC(美国技术上认可)或BOMPD(美国技术上认可)进行同步。
