增益模块与增益芯片类似，但一侧耦合到单模光纤中。它非常适用于构建具有光纤输出的可调谐激光器。工厂制造的光纤耦合可确保优化的耦合效率、长期稳定性和出色的可靠性。增益模块消除了对裸增益芯片方案中常用的许多元件的需求，从而大大提高了系统可靠性并降低了成本。增益模块的另一个特点是通过内置TEC和高精度热敏电阻实现温度稳定性。
产品特点针对外腔系统中的波长锁定操作进行了优化、 宽跳自由调谐范围、 近光束椭圆率、 正交光束输出，便于光学对准、 光纤输出
产品型号GM-1030-130-PM-200
应用领域外腔可调谐激光器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 输出功率
1030nm 200mW
推荐工作条件 | ||||
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
电流 | 400 | 500* | mA | |
正向电压 | 1.6 | 2 | V | |
散热器温度 | 20 | 25 | 30 | ℃ |
*Max. 电流下无自激振荡
可调谐性 @CW，推荐操作点，Littman配置的外部空腔，反馈≈50% | ||||
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
Max. 功率波长 (λMP) | 1035 | 1050 | 1065 | nm |
光输出功率 @ λMP | 200 | mW | ||
调谐范围的中心波长 | 1015 | 1030 | 1045 | nm |
调谐范围宽度 | 130 | nm | ||

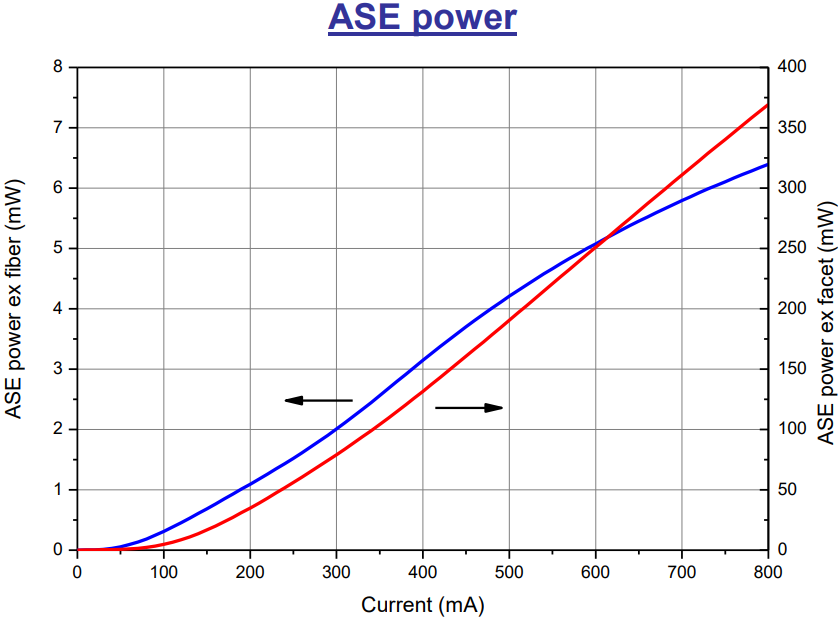

放大式自发射 (ASE) 对每个设备进行测试@ CW, 没有外部空腔 | ||||
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
光纤外的光功率 | 3 | mW | ||
面外光功率 | 120 | mW | ||
平均波长 | 1000 | nm | ||
带宽@-3dB* | 80 | nm | ||
快轴光束发散@-3dB，离面 | 19 | 23 | deg. | |
慢轴光束发散@-3dB，离面 | 4 | 7 | deg. | |
波纹（RMS）1 | 0.2 | 0.4 | dB | |
* 在无透镜单模光纤中耦合辐射并用1 nm分辨率的OSA测量.
1 调谐范围的中心波长，在1nm范围内，10pm分辨率
芯片参数 | ||||
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
芯片长度 | 2.8 | mm | ||
条带宽度 | 5 | um | ||
直条纹面背反射率 | 10 | % | ||
倾斜条形面背面反射率 | 0.001 | % | ||
jue对Max. 额定参数 | |||
参数 | Min值 | Max值 | 单位 |
激光二极管反向电压 | 2 | V | |
激光二极管连续波正向电流 | 800 | mA | |
制冷器(TEC)电流 | 3 | A | |
TEC 电压 | 4 | V | |
热敏电阻温度 | 10 | 50 | °C |
外壳工作温度 | 10 | 50 | °C |

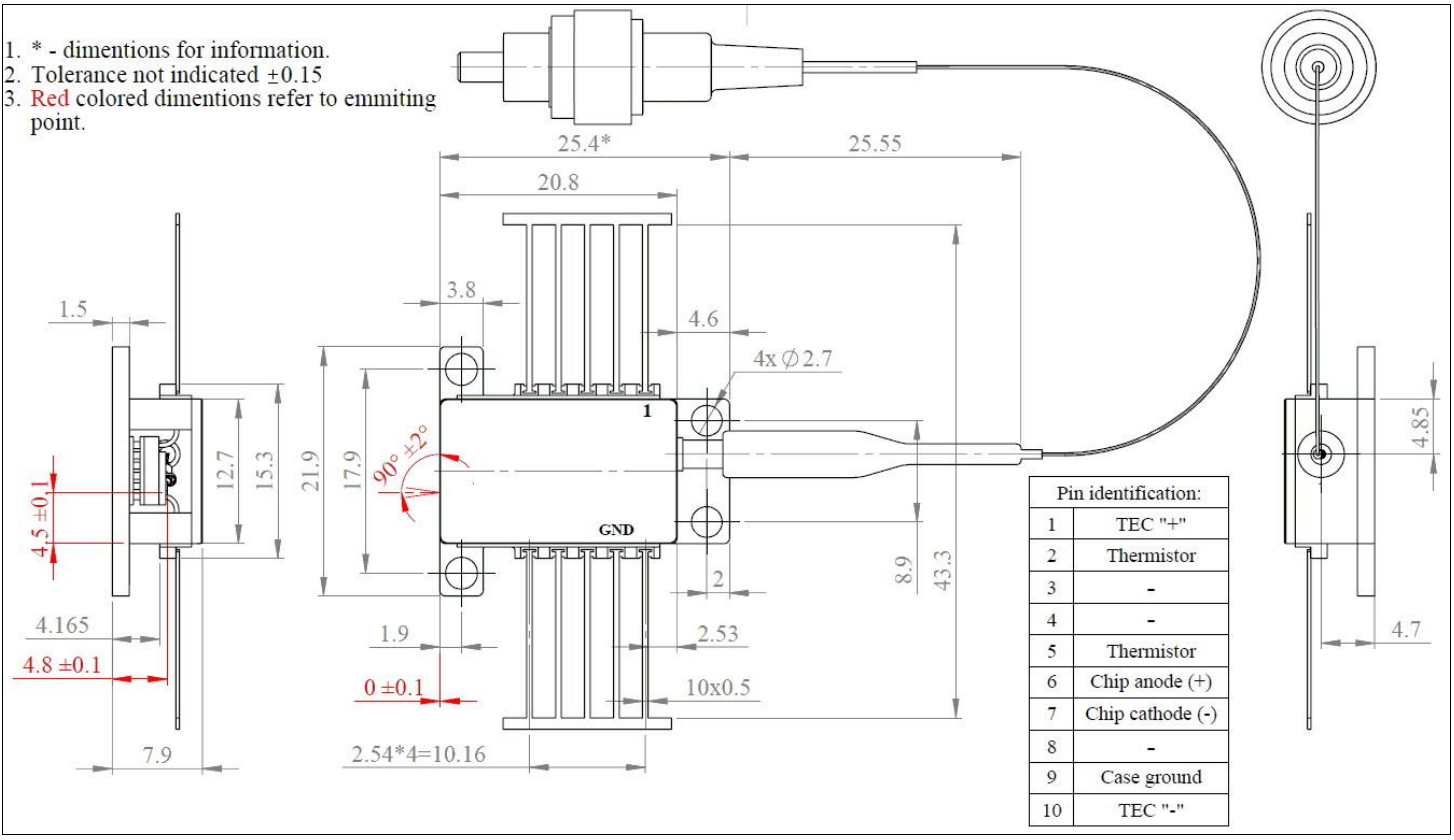

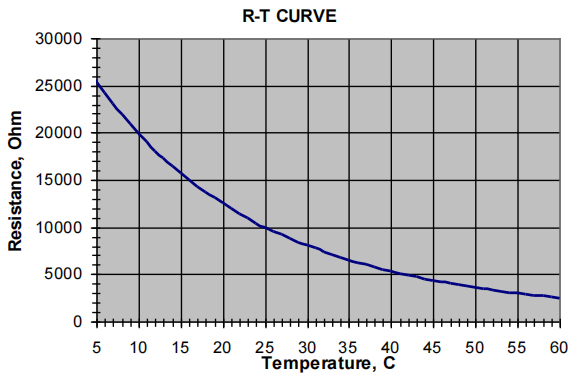

热敏电阻规格 | 光纤规格 | |||||
参数 | 数值 | 单位 | 参数 | HI1060 | PM980 | 单位 |
类型 | BC103J1K | - | NA 典型 | 0.14 | 0.12 | |
电阻 @25°C | 10 ± 0.1 | kOhm | 截止波长 | 900±70 | 920±50 | nm |
Beta 0-50°C | 3375±1% | K | 模场直径 | 6.2±0.3 | 6.6±1.0 | μm |
 | 包层直径 | 125±1 | 125±1 | μm | ||
涂覆层直径 | 245±15 | 245±15 | μm | |||
长度(每个端口) | 1.0 ± 0.2 | m | ||||
接口 | FC/APC(narrow key) | |||||
连接器对准熊猫型光纤:
| ||||||
型号示例
GM-1020-130-YY-200
YY: 光纤类型
PM – PM980 Panda fiber
HI – HI1060
Example: GM-1020-130-PM-200
增益模块的典型参数*
型号 | 调谐范围中心波长 | 调谐范围宽度 | 最大功率波长 | 光纤输出功率 | 快速轴光束发散 | 慢轴光束发散 | 波纹(RMS) | 条纹长度 | 工作电流 |
nm | nm | nm | mW | deg | deg | mW | mm | mA | |
1030 | 130 | 1050 | 200 | 19 | 7 | 0.2 | 2.8 | 400 | |
1060 | 150 | 1100 | 280 | 16 | 6.5 | 0.1 | 3 | 600 | |
1140 | 120 | 1170 | 130 | 39 | 6 | 0.05 | 3 | 600 |
*（增益模块的典型参数） – @ CW，25C 散热器温度，Littrow 配置的外腔，反馈为 ≈50% 可以从 780-1330 nm 范围内定制任何波长。

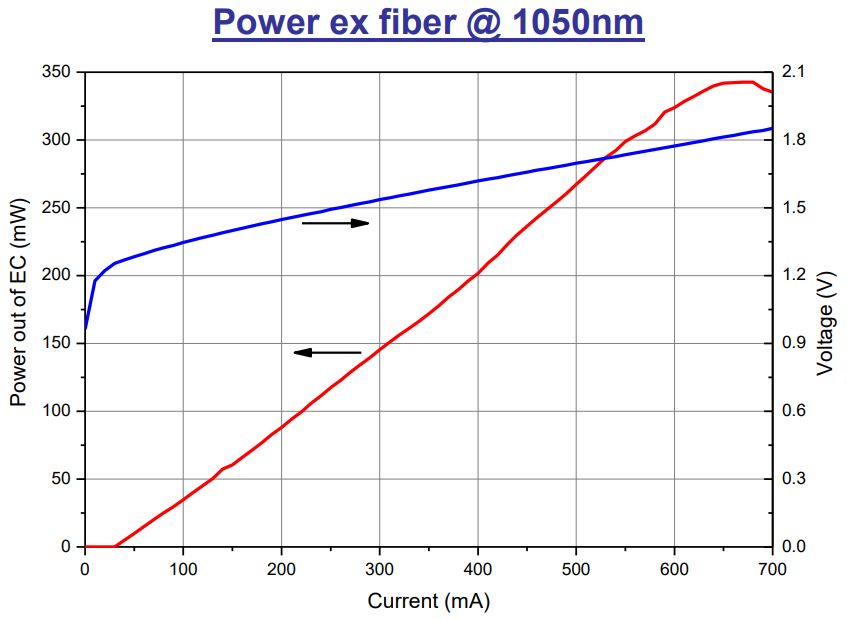

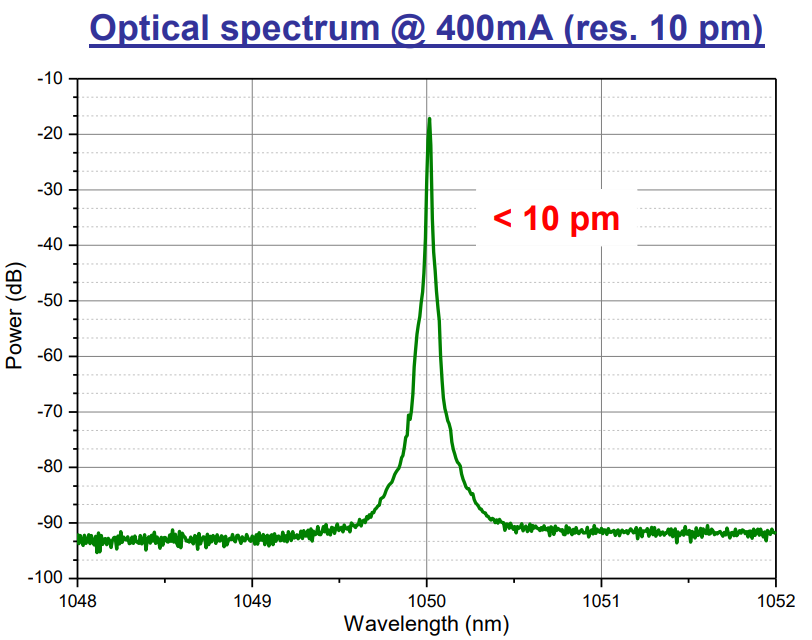

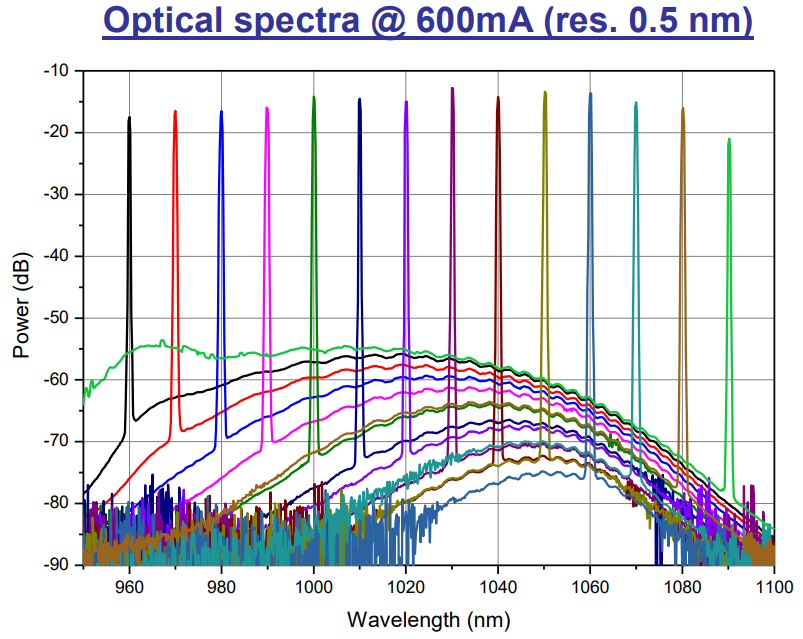

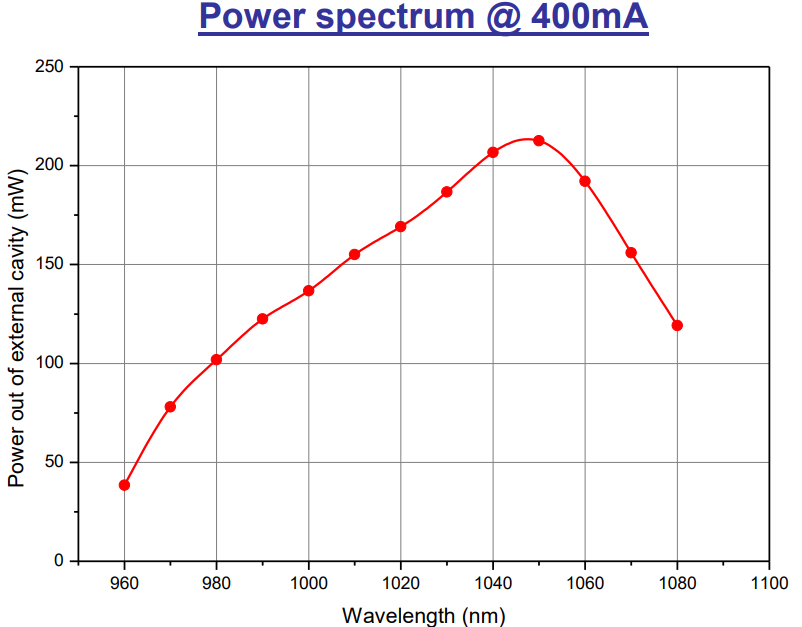

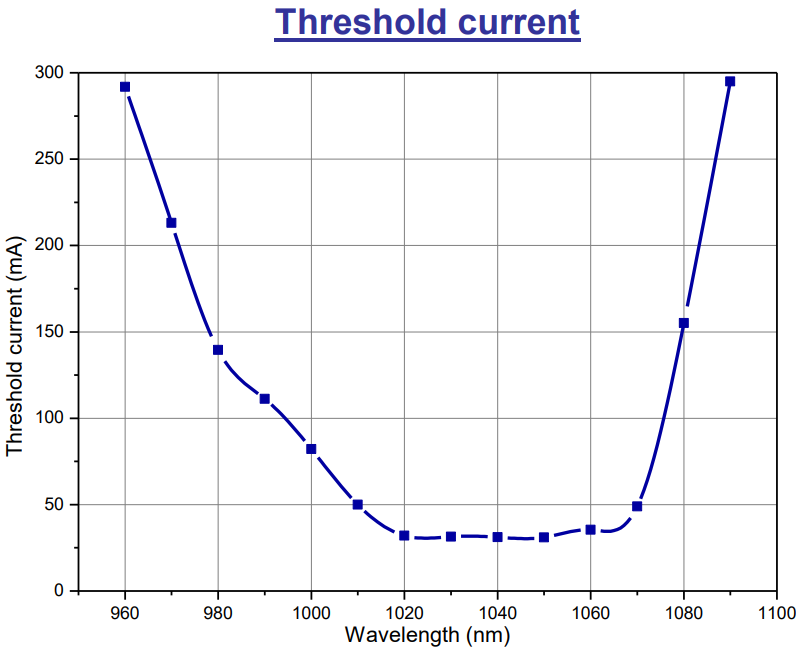

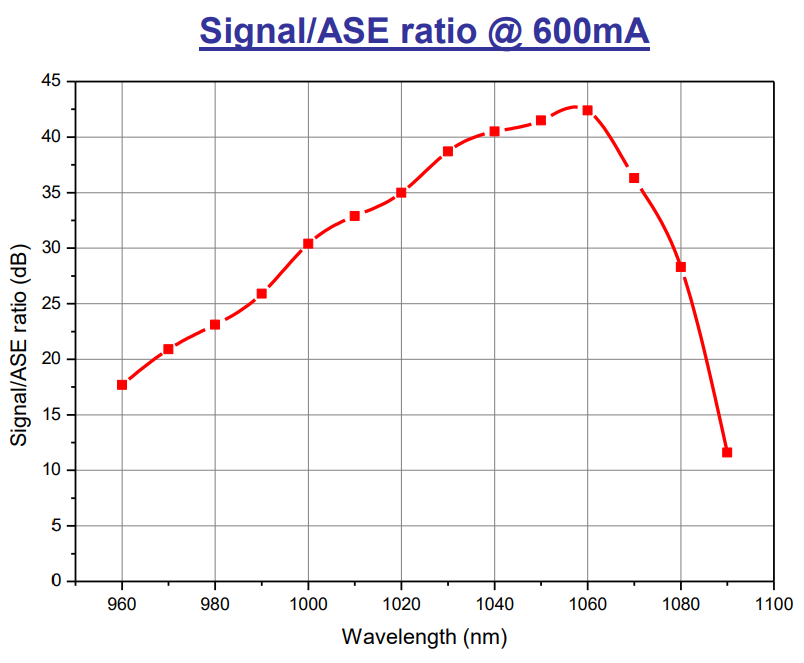

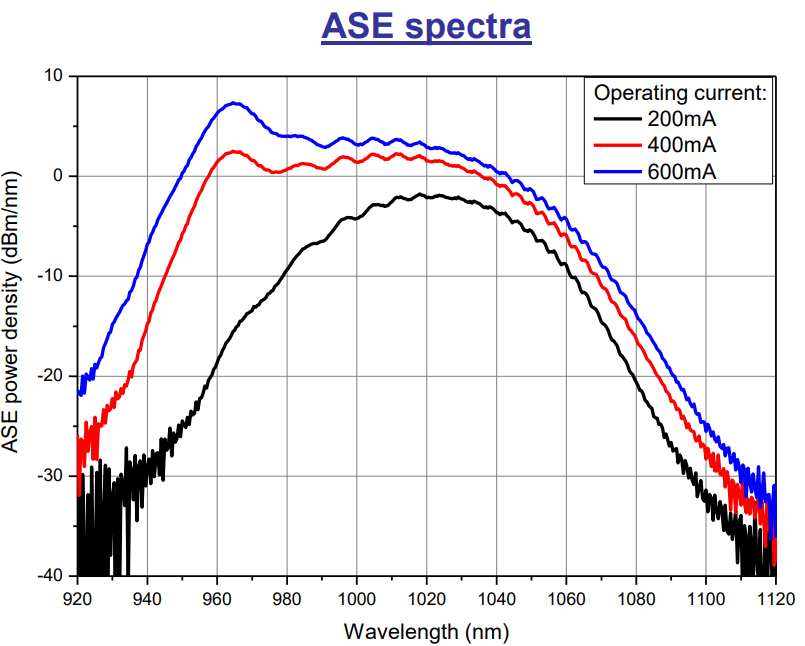

外腔典型性能（EC） @ CW, 散热器温度25°C , Littman 配置 反馈 ≈50% | |
 |  |
 |  |
 |  |
无反馈典型表现 @ CW, 散热器温度 25°C | |
 |  |
这种设备发出的激光是看不见的，对人眼来说可能是危险的。当设备运行时，避免直接观察光纤输出或沿其光轴观察准直光束。操作过程中必须佩戴合适的激光安全眼镜。
绝对最大额定值只能在短时间内应用于设备。长时间暴露在最大额定值下或暴露在一个或多个最大额定值以上可能会导致设备损坏或影响设备的可靠性。在最大额定值之外操作产品可能会导致设备故障或安全隐患。必须使用与设备一起使用的电源，以使最大峰值光功率不能超过。散热器上的设备需要合适的散热器，必须确保散热器有足够的散热和导热性。
该设备是一个开放式散热器激光二极管；它可以仅在洁净室环境或防尘外壳中操作。必须控制工作温度和相对湿度，以避免激光面上的水凝结。必须避免激光端面的任何污染或接触。
ESD保护-静电放电是导致产品意外故障的主要原因。采取极端预防措施，防止ESD。操作产品时，请使用腕带、接地工作表面和严格的防静电技术
无
