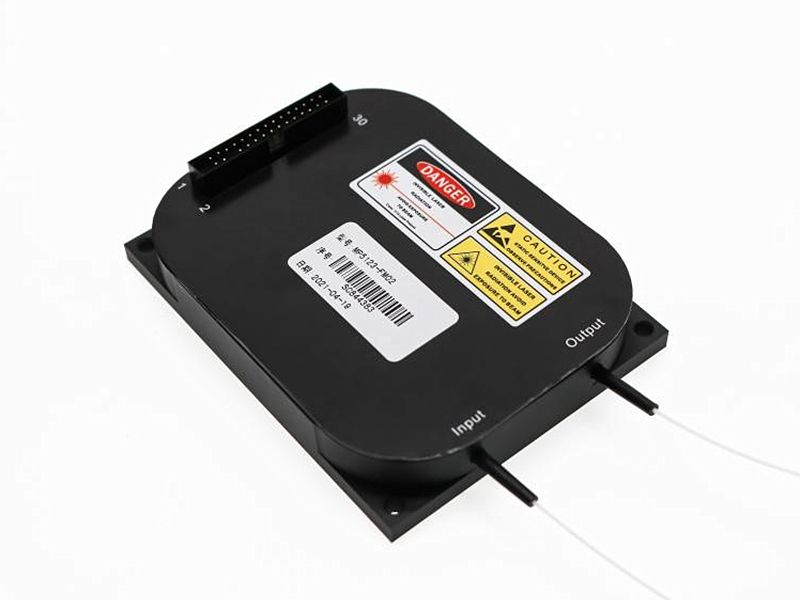

产品总览 筱晓光子技术有限公司MP5100-FM02系列，是专为CATV系统设计的低噪声，高性能，高性价比的EDFA模块；GM为增益模块（Gain Block Module），不带电子控制电路；FM为全功能模块（Full function Module），带电子控制电路。MPMP5100-FM02，是一款全功能模块，采用70X90X15mm的MSA紧凑型封装，单频道窄带宽标准版本。
产品特点带电子控制电路（全功能）、 70X90X15mmMSA紧凑型封装、 TTL标准通信接口、 优异的光学性能、 低功耗、 工作温度范围宽
产品型号EDFA-C-M-23-SA
应用领域CATVFTTxPON 其他单频道光通信系统
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 输出功率 光纤接头
1528-1564nm 200 mW FC/APC
性能 | 最小 | 典型 | 最大 | 补充 | ||
光学特性 | 工作波长范围 | nm | 1528 | 1564 | ||
典型应用 | nm | 1540 | 1564 | |||
输入光功率（Pin） | dBm | -10 | +10 | |||
总输出功率@Pin=0dBm | dBm | 13 | 24 | |||
噪声系数 | dB | 4 | 5 | |||
偏振相关增益（PDG） | dB | 0.3 | ||||
偏振模式色散（PMD） | ps | 0.3 | ||||
偏振相关损耗（PDL） | dB | 0.3 | ||||
泵浦功率泄漏 | dB | -30 | ||||
输出/输入光隔离 | dB | 30 | ||||
反射损耗 | dB | 45 | UPC | |||
55 | APC | |||||
光纤类型 | SMF-28,900um松套管 | |||||
连接头 | FC | |||||
连接头磨光 | APC | |||||
通用特性 | 通信接口 | TTL | ||||
电源电压 | V | 3.3 | 5 | 5.5 | ||
功耗 | W | 1 | 2 | 非制冷激光器 | ||
2 | 10 | 带制冷激光器 | ||||
工作温度 | ℃ | -5 | +70 | |||
储存温度 | ℃ | -40 | +85 | |||
相对湿度 | %RH | +5 | +95 | |||
尺寸（W）X（L）X（H） | mm | 70X90X15 | ||||
电接口定义
Pin | 定义 | Pin | 定义 |
1 | +5.0 | 2 | +5.0 |
3 | 空 | 4 | 空 |
5 | 地 | 6 | 地 |
7 | TTL接收 | 8 | TTL发射 |
9 | 地 | 10 | 地 |
11 | 空 | 12 | 空 |
13 | 放大器开关（使能）输入，低电平使能 | 14 | 空 |
15 | 空 | 16 | 空 |
17 | 空 | 18 | 空 |
19 | 空 | 20 | 空 |
21 | 地 | 22 | 地 |
23 | 空 | 24 | 空 |
25 | 地 | 26 | 地 |
27 | 空 | 28 | 空 |
29 | +5.0 | 30 | +5.0 |
备注：30-Pin type:HIROSE DF11-30DP -2DSA

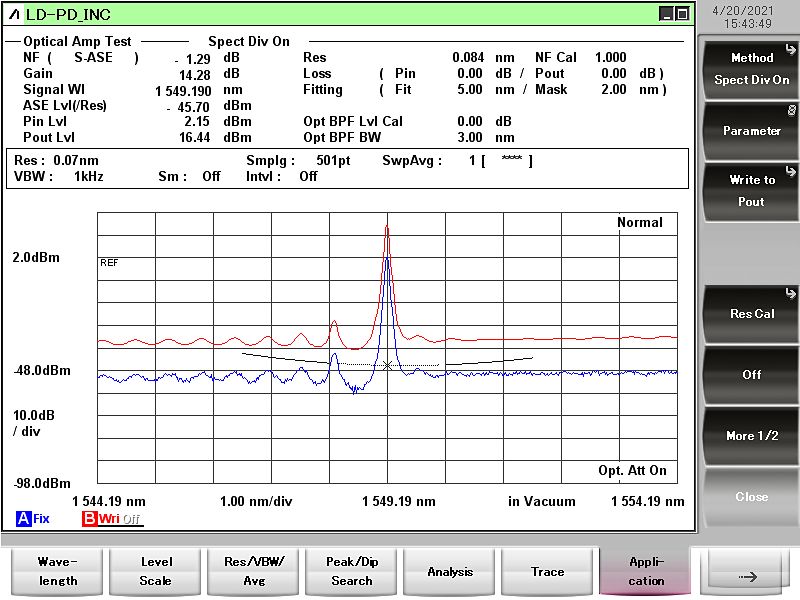

光纤放大器光谱对比测试（蓝色为种子源光谱，红色为放大之后光谱）

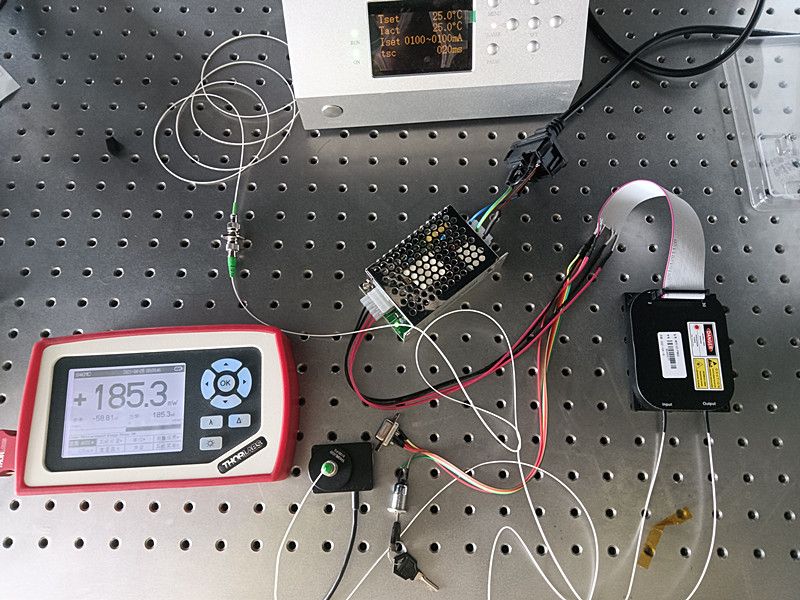

实验测试
1、连接光纤放大器的电源
2、用法兰连接1550nm激光器输出光纤和光纤放大器的输入光纤
3、光纤放大器的输出光纤接到功率计
4、打开种子源，打开光纤放大器的钥匙开关，查看放大输出功率
5、光纤放大器输出光纤连接到光谱仪，查看放大光谱
型号及订购
产品型号：EDFA-C-M-23-SA
C：工作波长范围 C 波段1528-1564nm
M：模块式
23：输出功率 23dBm
SA：光纤类型和接头：SMF-28+FC/APC
产品系列：
型号 | 输入功率范围（dBm） | 输出功率（dBm） (Pin=0dBm) | 噪声系数（dB） |
MP5113-FM02 | -10~+10 | 13 | ＜4.0 |
MP5114-FM02 | -10~+10 | 14 | ＜4.0 |
MP5115-FM02 | -10~+10 | 15 | ＜4.0 |
MP5116-FM02 | -10~+10 | 16 | ＜4.0 |
MP5117-FM02 | -10~+10 | 17 | ＜4.0 |
MP5118-FM02 | -10~+10 | 18 | ＜4.0 |
MP5119-FM02 | -10~+10 | 19 | ＜4.5 |
MP5120-FM02 | -10~+10 | 20 | ＜4.5 |
MP5121-FM02 | -10~+10 | 21 | ＜4.5 |
MP5122-FM02 | -10~+10 | 22 | ＜5.0 |
MP5123-FM02 | -10~+10 | 23 | ＜5.0 |
MP5124-FM02 | -10~+10 | 24 | ＜5.0 |
