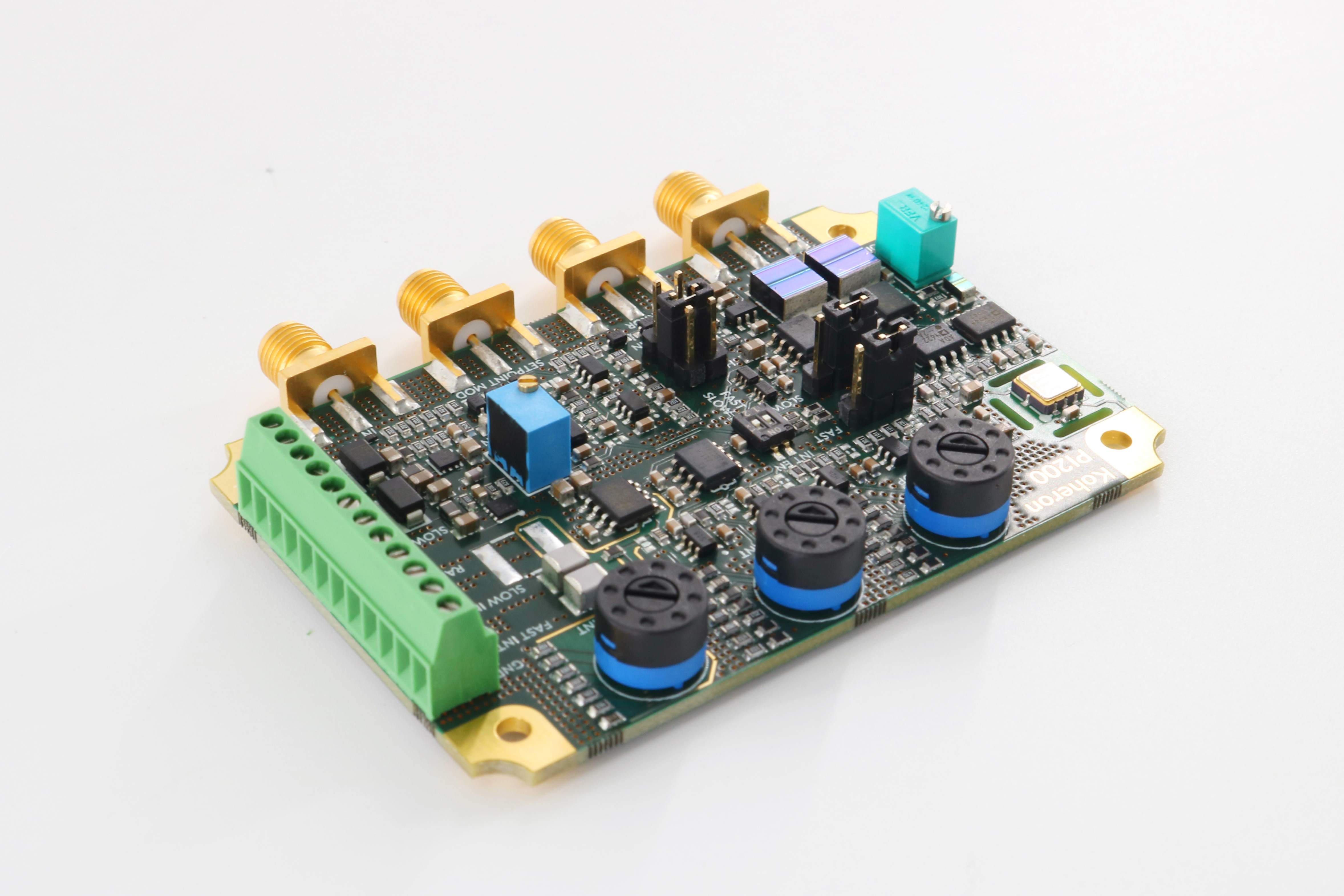

产品总览 PI200系列是一种带有PI²环路滤波器的激光伺服控制器。
产品特点
产品型号PI200-T
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
控制带宽 回路延迟
5MHz 20ns
型号 | PI200 | PI200-T |
控制带宽 | 5MHz | 5MHz |
回路延迟 | 20ns | 20ns |
慢积分器频率范围 | 800 mHz to 800 Hz | 8 mHz to 8 Hz |
快速积分器频率范围 | 47 kHz to 4.7 MHz | 47 kHz to 4.7 MHz |
输出电压噪声（0 dB增益） | 5 nV/√Hz | 5 nV/√Hz |
输入电压范围 | -2 V to 2 V | -2 V to 2 V |
输入阻抗 | 50Ω | 50Ω |
输出电压范围（50 Ω） | -2 V to 2 V | -2 V to 2 V |
供电 | ||
正电源电压 | 4.75 V to 6 V | 4.75 V to 6 V |
负电源电压 | -6 V to -4.75 V | -6 V to -4.75 V |
每根轨道的供电电流 | 200mA | 220mA |
每根轨道的静止电流 | 45mA | 45mA |
其他 | ||
外部尺寸 | 75 mm x 60 mm x 14 mm | 75 mm x 60 mm x 14 mm |
重量 | 40g | 40g |
操作温度 | 0 °C to 50 °C | 0 °C to 50 °C |

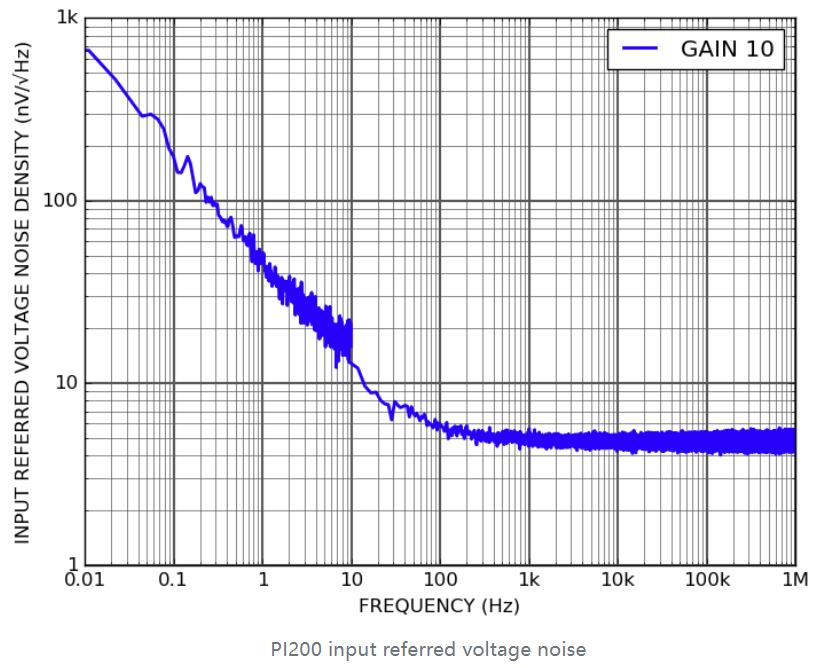

输入参考电压噪声
输入和误差信号输出之间增益为10的输入电压噪声。
传递函数

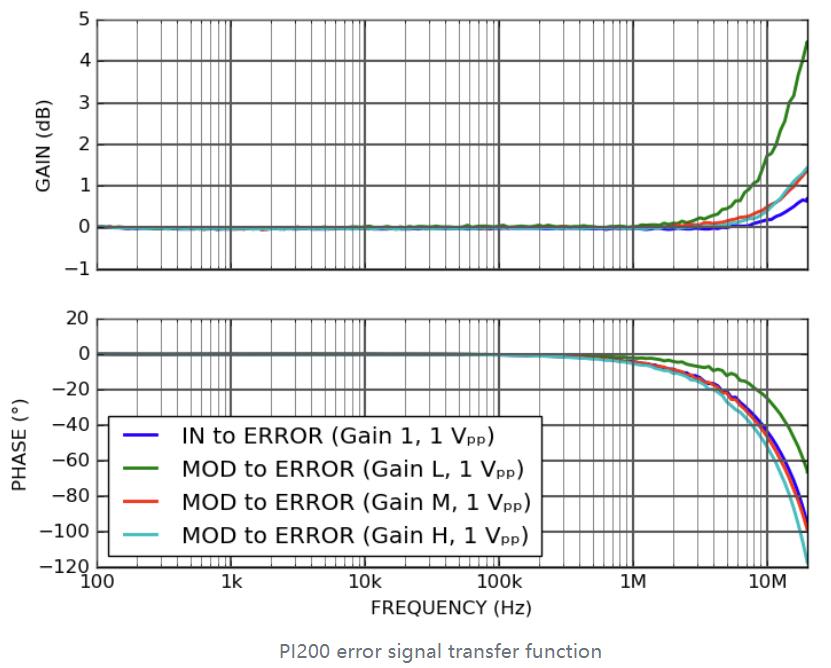

错误信号
从信号和调制输入到误差输出的传递函数图：

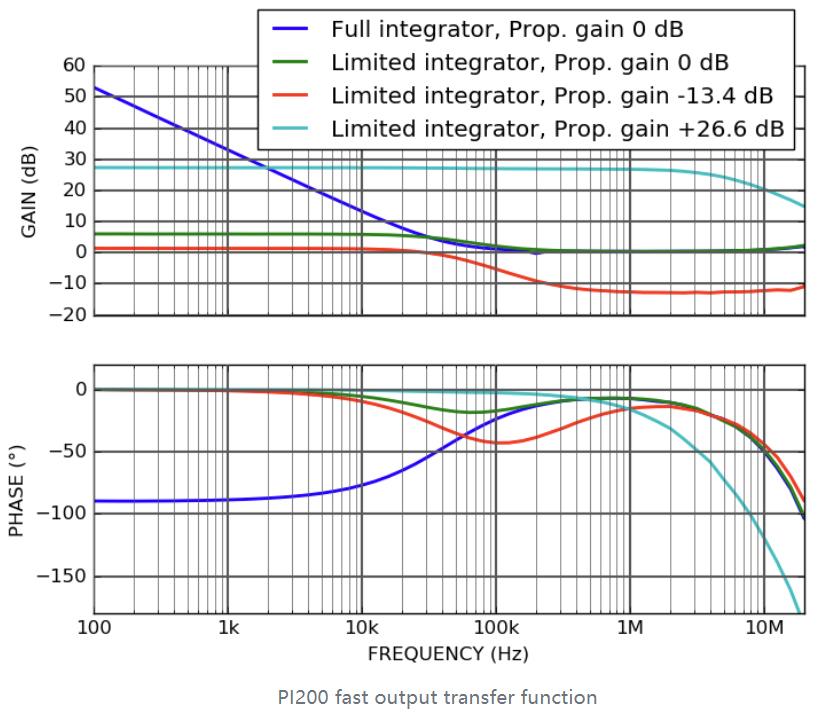

快速输出
输入和快速输出之间的传输函数。快速积分器增益被设置为其Min. 值（47 kHz）。全局增益为-20 dB，输入信号为150 mVpp
订购型号
PI200 | 设定值-2.5 V至2.5 V /慢速积分器800 mHz - 800 Hz |
PI200-T | 设定值-2.5 V至2.5 V /慢速积分器8 mHz - 8 Hz |
PI200-ZS | 设定值0 V /慢速积分器800 mHz - 800 Hz |
PI200-T-ZS | Setpoint 0 V / Slow integrator 8 mHz - 8 Hz |
