    1060nm BOA光纤耦合助推半导体光放大器 120mW

    Semiconductor optical amplifiers SOA半导体光放大器 , booster optical amplifiers(BOA升压光放大器)是使用半导体提供增益介质的放大器。它们具有与法布里-珀罗激光二极管相似的结构,但在端面具有抗反射设计元素。最近的设计包括抗反射涂层以及倾斜的波导和窗口区域,可以将端面反射减少到低于 0.001%。由于这会造成腔体的功率损失大于增益,因此会阻止放大器充当激光器。

    产品特点高饱和输出功率20 dBm, 低ASE水平和波纹, 强线性偏振, 符合RoHS

    产品型号BOA-1060-80-PM-120mW

    应用领域扫频源可调谐激光器助推激光发射器光学相干断层扫描(OCT)

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    主要参数
  • 核心参数
  • 平均波长 输出功率

    1060nm 120mW

  • 尺寸图
  • 详细参数



    推荐操作

    参数

    Min. 值

    典型值

    Max. 值

    单位

    电流


    400

    500

    mA

    正向电压


    1.6

    1.8

    V

    热敏电阻温度

    20

    25

    30

    °C



    GAIN

    @ CW, recommended operating point,

    参数

    Min. 值

    典型值

    Max. 值

    单位

    输出功率1,2

    100

    120


    mW

    平均波长2

    1040

    1060

    1080

    nm

    带宽2 @ 3dB


    80


    nm

    小信号增益1,3

    12

    15


    dB

    饱和输出功率1 @ 3dB

    17

    20


    dBm

    1 在增益Max. 波长处

    2 在+10dBm输入信号

    3 在-25dBm输入信号



    放大自发辐射(ASE)

    测试每个设备@ CW,推荐操作点,无输入光

    参数

    Min. 值

    典型值

    Max. 值

    单位

    各端口采用光功率光纤


    1.5


    mW

    平均波长


    1015


    nm

    带宽 @ -3dB


    25


    nm

    光谱的涟漪2 (RMS在1nm范围内,10pm分辨率)


    0.01

    0.1

    dB

    每个端口的偏振消光比(PER)

    15

    18


    dB

    ASE上升时间


    0.5


    ns

    ASE下降时间


    0.5


    ns

    ASEMax. 值波长处



    jue对Max. 额定参数

    Min. 值Max. 值

    单位

    BOA反向电压

    -

    2

    V

    BOA连续波正向电流

    -

    600

    mA

    热电冷却器电流

    -

    3

    A

    热电冷却器电压

    -

    4

    V

    光纤弯曲半径

    3

    -

    cm

    芯片工作温度范围

    10

    40

    °C

    外壳工作温度范围

    0

    70

    °C

    储存温度范围

    -40

    85

    °C

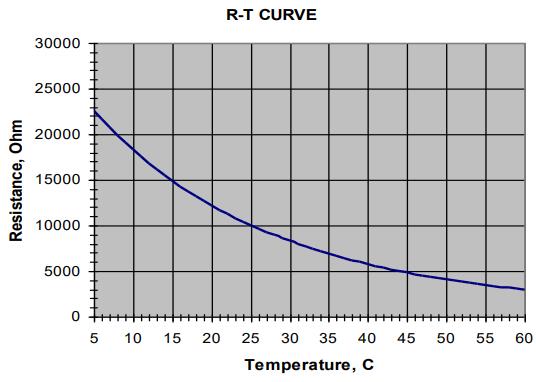

    热敏电阻规格

    光纤规格

    参数

    数值

    单位

    参数

    PANDA PM980

    HI1060

    单位

    热敏电阻 典型

    NTC

    -

    模场直径

    6.6±1.0

    6.2±1.0

    μm

    电阻 @25°C

    10 ± 0.1

    kOhm

    截止波长

    920±50

    900±70

    nm

    Beta 0-50°C

    3375±1%

    K

    包层直径

    125±1

    125±1

    μm


    涂覆层外径

    245±15

    245±15

    μm

    纤芯到包层偏移

    ≤0.5

    ≤0.5

    μm

    长度(每个端口)

    1.0 ± 0.2

    m

    接口

    FC/APC


    连接器对准熊猫型光纤:






    型号示例

    BOA- 1060-80-YY- 120mW

    YY: 光纤类型

    PM – PM980 Panda fiber

    Example: BOA- 1060-80-PM- 120mW





    通用参数

    光纤耦合助推半导体光放大器-BOA (新品)

    零件号

    增益平均波长

    增益带宽FWHM 1

    输出功率1

    饱和输出功率2

    ASE纹波RMS 3

    偏振消光比PER

    工作电流

    nm

    nm

    mW

    dBm

    dB

    dB

    mA

    BOA-1060-80-YY-120mW

    1060

    80

    120

    20

    0.01

    20

    400

    BOA-1310-50-YY-200mW

    1305

    50

    250

    21

    0.1

    18

    1000



    光纤耦合半导体光放大器 (SOA) 的典型参数

    零件号

    增益平均波长

    增益带宽FWHM 1

    小信号增益1

    饱和输出功率2

    噪声系数

    增益Max. 波长

    增益频谱下降

    ASE功率

    ASE纹波RMS 3

    偏振消光比PER

    工作电流

    nm

    nm

    dB

    dBm

    dB

    nm

    dB

    mW

    dB

    dB

    mA

    SOA-780-20-YY-30dB

    775

    20

    32

    15

    6.5

    775

    7

    0.03

    14

    300

    SOA-1000-100-YY-30dB

    1000

    100

    33

    18

    6.5

    960, 1030

    1

    25

    002

    20

    600

    SOA-1020-110-YY-27dB

    1020

    110

    27

    15

    7.5

    970, 1040

    4

    15

    0.02

    20

    450

    SOA-1030-20-YY-40dB

    1030

    20

    40

    18

    8

    1030

    70

    0.03

    20

    400

    SOA-1060-20-YY-40dB

    1060

    22

    40

    18

    8

    1065

    60

    0.02

    20

    400

    SOA-1060-90-YY-30dB

    1060

    90

    30

    18

    5

    1060

    7

    0.02

    20

    400

    SOA-1080-20-YY-40dB

    1080

    27

    38

    17

    7

    1085

    40

    0.02

    20

    400

    SOA-1130-20-YY-35dB

    1125

    25

    35

    15

    10

    1125

    30

    0.03

    20

    600

    SOA-1140-90-YY-24dB

    1140

    90

    24

    17

    4.5

    1110, 1170

    5

    1

    0.01

    20

    400

    SOA-1190-90-YY-20dB

    1190

    90

    20

    15

    6.5

    1160, 1225

    5

    0.7

    0.02

    20

    300

    SOA-1250-110-YY-27dB

    1250

    110

    27

    15

    7.5

    1210 , 1280

    6

    5

    0.05

    20

    900

    SOA-1290-40-YY-25dB

    1285

    45

    24

    12

    7.5

    1290

    1

    0.02

    20

    400



    1 – @ – 25dBm 输入信号,Max. 增益
    2 – @ – 3dB,Max. 增益
    3 – @ ASE Max. 值,1 nm 范围内的 RMS,10pm 分辨率



    特性曲线


    典型性能(仅供参考)

    @CW,25°芯片温度,外壳安装在室温散热器上

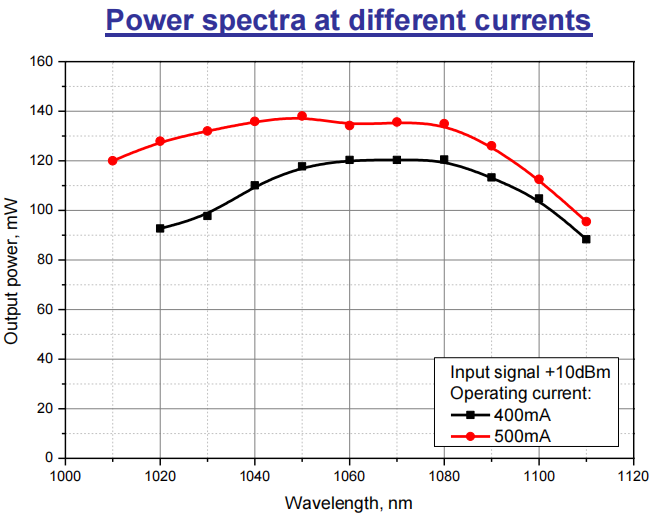

    不同电流下的功率谱

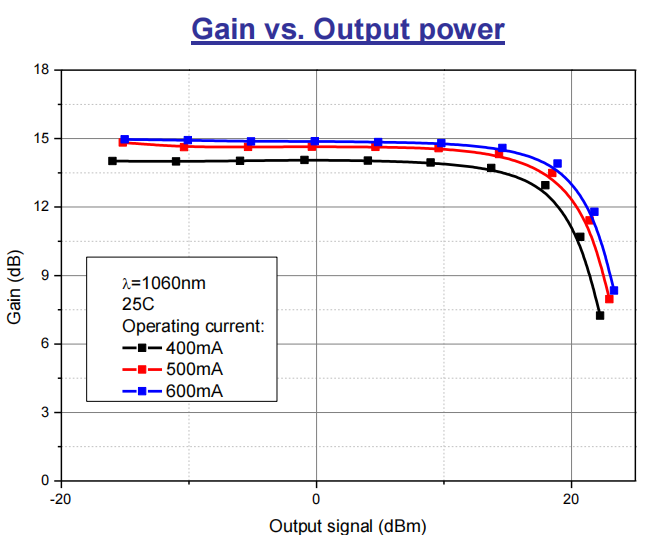

    增益与输出功率

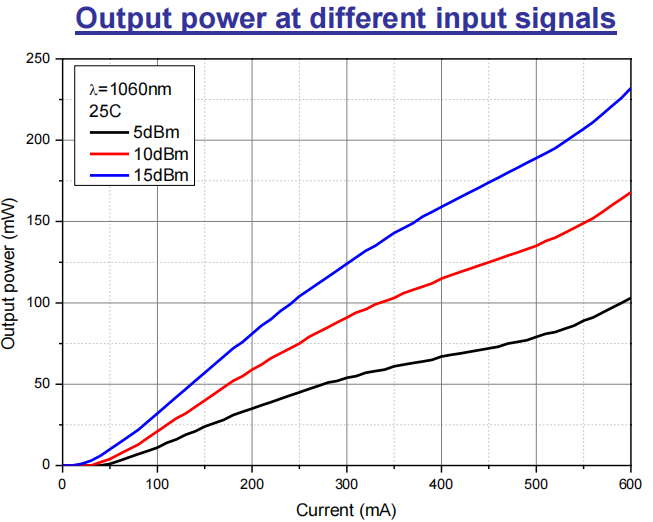

    不同输入信号下的输出功率

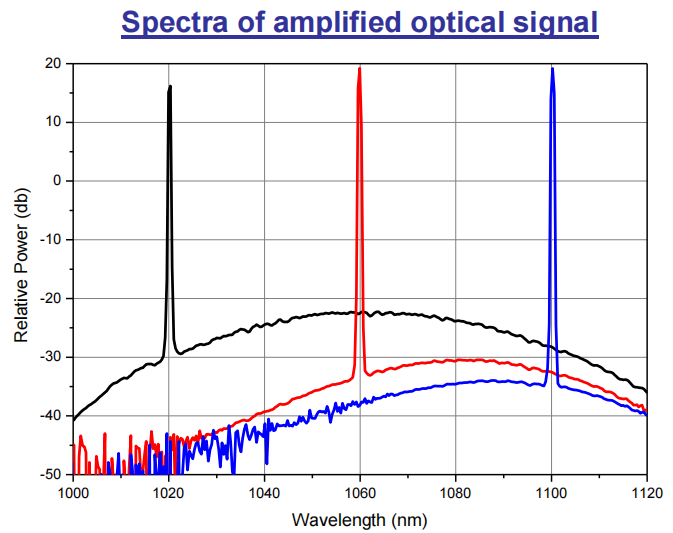

    放大光信号的光谱

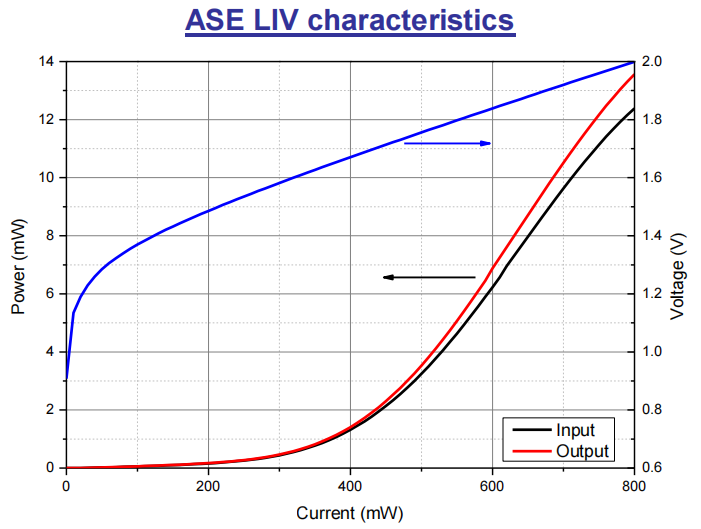

    ASE LIV特性

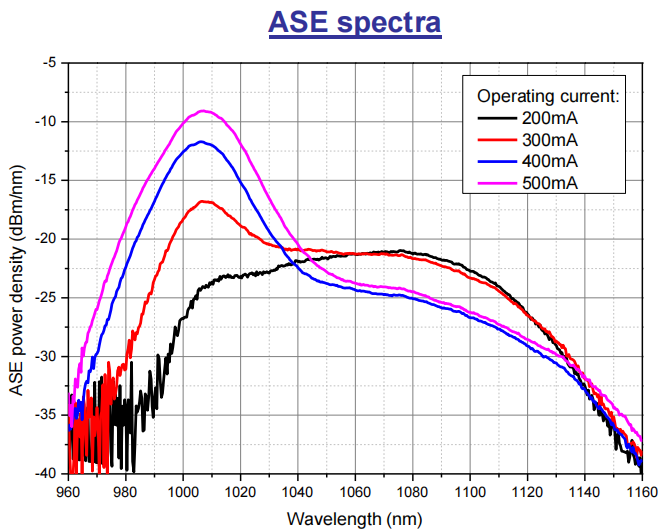

    ASE光谱




    操作说明


    安全及操作指引

    这种设备发出的光是不可见的,可能对人眼有害。在设备操作时,避免直视光纤接头。操作时必须戴上合适的激光安全眼镜,并打开连接器。

    jue对z高评级只适用于BOA的短期内。长时间暴露在Max. 额定值下或暴露在多个Max. 额定值下可能会导致设备损坏或影响设备的可靠性。超过Max. 额定值操作BOA可能导致设备故障或安全隐患。该组件所使用的电源必须确保不能超过Max. 正向电流。

    散热器上的BOA需要合适的散热片。BOA必须用4颗螺钉安装在散热器上(螺栓以x型方式固定,初始扭矩设置为0.075Nm,最终x型螺栓以0。15Nm)或夹钳。散热器表面平整度偏差小于0.05mm。机箱底部与散热器之间的热界面建议使用铟箔或导热软材料。这是不可取的使用热润滑脂。

    请勿拉扯光纤。请勿将光纤弯曲半径小于3cm。操作BOA时,请使用干净的光纤接头。如有必要,请定期检查和清洁连接器。清洁连接器时,只需使用洁净室兼容的纸巾,涂上一些异丙醇,仔细清洁连接器的小面,或使用专用的光纤清洁工具。清洁时,请关闭BOA电流。

    静电放电会导致设备故障。采取必要的防静电措施。
