高功率掺铒光纤放大器 (EYDFA-HP)基于光信号在铒镱共掺光纤中的受激光放大原理，采用独te设计的放大光路和可靠的高功率激光散热工艺，实现1535~1565nm波长范围内高功率激光输出。具有高功率和低噪声的优点，可用于光纤通信、激光雷达等。
产品特点高输出功率（z高10瓦) ，高增益系数，宽波长范围
产品型号EYDFA-C-HP-BA-40-SM-M
应用领域光纤通信光纤传感光纤激光
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 输出功率 光纤接头
1535-1565nm 40dBm FC/APC
光学指标 | 单位 | 典型值 | 备注 |
波长范围 | nm | 1535~1565 | |
输入功率 | dBm | -6~+10 | |
饱和输出功率 | dBm | 27/30/33/35/37/40 | @-3dBm输入 |
输出功率可调节范围 | - | 10%~100% | |
噪声指数 | dB | <6.0 | |
增益平坦度 | dB | ≤1 | @不同波长分别放大 |
偏振相关增益 | dB | <0.5 | |
偏振模色散 | ps | 0.5 | |
输入/输出端隔离度 | dB | >35 | |
光功率监控 | - | 输入光功率监控，输出光功率监控 | |
尾纤类型 | - | SMF-28 | |
尾纤接头类型 | - | FC/APC | 仅供用于功率测试 |
工作模式 | 自动电流控制(ACC)/自动功率控制(APC) |
*注1：ACC模式-自动电流控制：由用户设置EDFA泵浦工作电流，并由EDFA自动锁定，实现泵浦电流的恒定。当输入光功率波动时，输出功率也会出现相应的波动，适用于所有的EDFA型号，PA型放大器仅支持ACC模式。
APC模式-自动功率控制：由用户设置EDFA的信号光输出功率，PD自动监测和反馈输出功率，EDFA控制和自适应调整泵浦实现输出信号的稳定, APC 模式下功率调节范围通常为10%~100%。APC模式的优点是当输入光功率波动时，EDFA会尽可能降低输出功率的波动，适用于功率型和线路型EDFA，但不适合用于低重复频率脉冲信号。
电气和环境参数 | 台式 | 模块 | |
控制方式 | 按键 | RS232串口通信 | |
通信接口 | 可选配 | DB9 Female | |
供 电 | 100~240V AC,<150W | 12V DC,<60W | |
尺寸 | 27/30/33 dBm | 260(W)×320(D)×120(H)mm | 125(W)×150(D)×30(H)mm |
35/37/40 dBm | 360(W)×350(D)×120(H)mm | 139(W)×235(D)×70(H)mm*注 | |
工作温度范围 | -5~+35°C | ||
工作湿度范围 | 0~70% | ||
注：37dBm、40dBm模块内置散热风扇
订购信息/型号 | |||||
EYDFA | 工作波长 | 放大器类型 | 输出功率(dBm) | 光纤类型 | 封装形式 |
C=C波段 | HP-BA =高功率BA放大器 | 27/30/33/35/37/40 | SM=单模光纤 | M=模块 B=台式 | |
台式封装: 260(W)×320(D)×120(H)
0.5W~3W高功率模块(150×125×31.5mm）

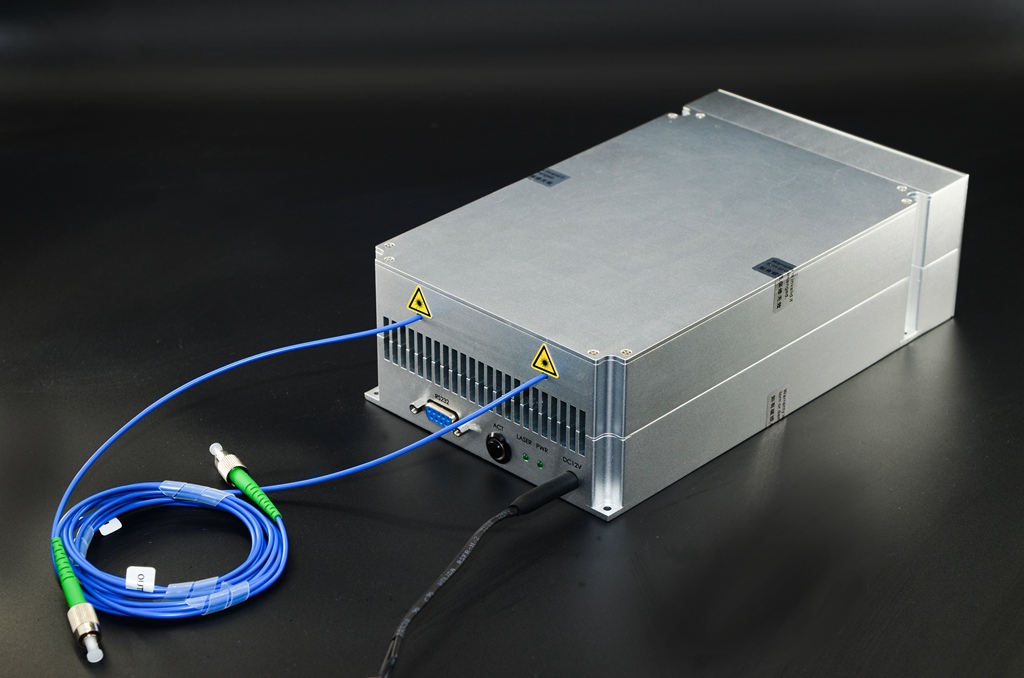

5W~10W高功率模块(139x235x70mm）
