Erbium-doped Fiber Amplifier for Narrow-Linewidth Pulse Laser 单频脉冲掺铒光纤放大器是专用于窄线宽单频纳秒脉冲的光纤放大器，输入激光脉冲的光谱线宽可低至kHz级别，在实现高脉冲能量输出的同时有效抑制非线性效应，单模或保偏光纤输出。可用于分布式传感、多普勒激光雷达等应用。
产品特点宽波长范围、 高增益系数、 抑制非线性
产品型号EDFA-SF-PL-100-PM-B
应用领域多普勒激光雷达光纤分布式传感光纤激光
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 输出功率
1540-1560nm 100W
光学指标 | 单位 | 典型值 | 备注 |
波长范围 | nm | 1540~1560 | |
脉冲宽度 | ns | 10~200 | |
脉冲频率 | kHz | 5~20 | |
输入脉冲峰值功率 | mW | 10~50 | |
输出脉冲峰值功率 | W | 10~100 | |
输出光单脉冲能量 | uJ | 10~20 | @200ns,10kHz |
输入/输出端隔离度 | dB | ≥35 | |
尾纤类型和连接头 | - | SMF-28/PM1550，FC/APC | |
工作模式 | - | 自动电流控制(ACC) | 注2 |
电气和环境参数 | 台式 | 模块 |
控制方式 | 按键 | RS232串口通信 |
通信接口 | 选配 | DB9 Female |
供 电 | 100~240V AC, ≤15W | 12V DC, ≤15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
工作温度范围 | -5~+35°C | |
工作湿度范围 | 0~70% | |

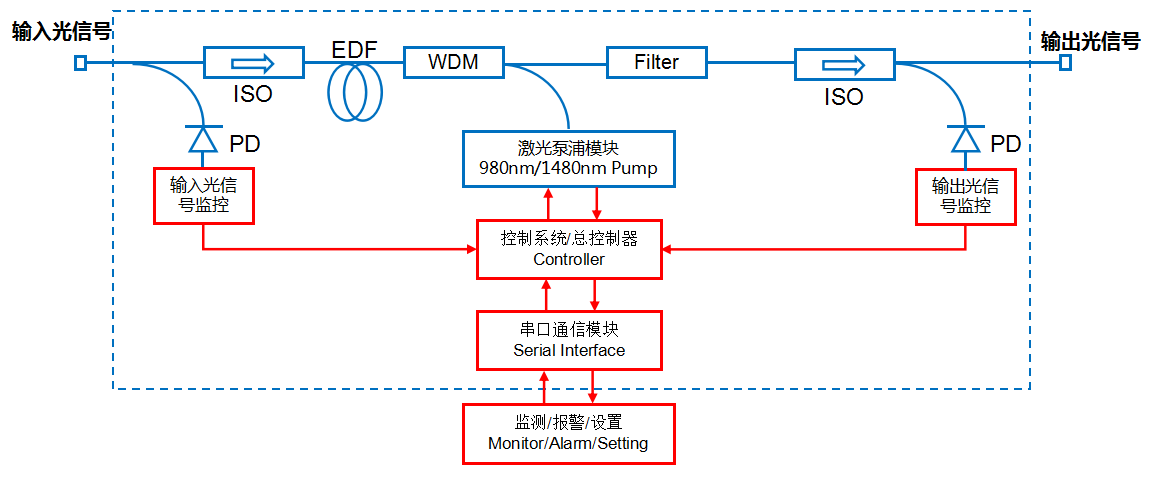

产品原理图
产品外观

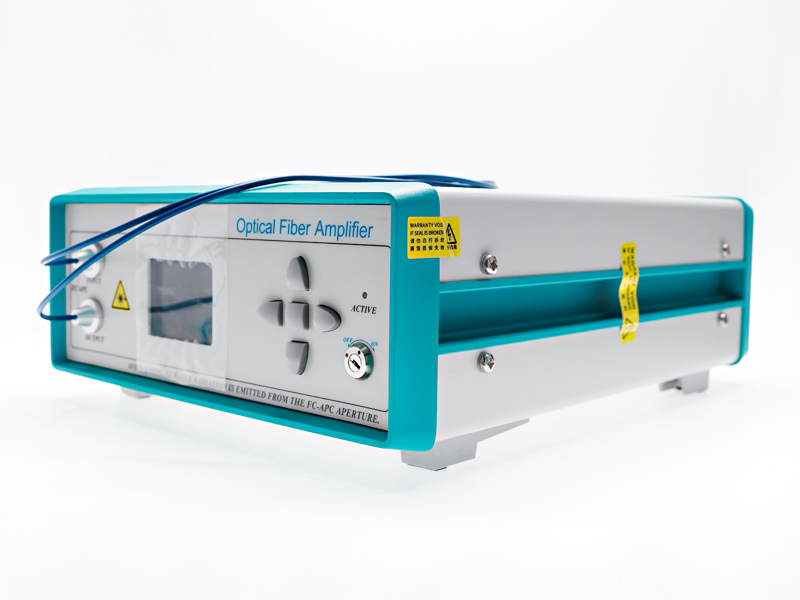

台式（260×280×120 mm）

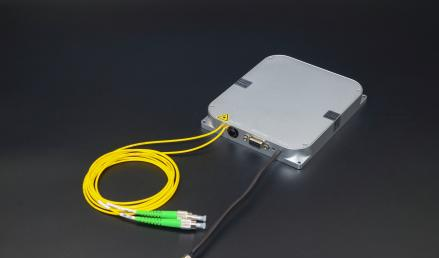

模块式
*注1： ACC模式-自动电流控制：由用户设置EDFA泵浦工作电流，并由EDFA自动锁定，实现泵浦电流的恒定。当输入光功率波动时，输出功率也可能会出现相应的波动，适用于所有的EDFA型号，脉冲型放大器仅支持ACC模式。
订购信息/型号 | |||||
EDFA | 工作波长 | 放大器类型 | 峰值功率(W) | 光纤类型 | 封装形式 |
1550=1550nm波长 | SF-PL=单频脉冲 | 50=50 W 100=100W | SM=单模光纤 PM=保偏光纤 | M=模块 B=台式 | |
