产品总览 SOA（半导体光放大器）是放大光信号的半导体元件。 在半导体激光器的两个面上都进行了抗反射处理，以消除谐振器结构。 当光从半导体外部进入时，光被受激发射放大。
产品特点光学增益：≧15dB、 偏振相关增益(PDG)：≦1.5dB、 内置光隔离器(input side）、 低功耗1.0W typ.(TC=75℃)
产品型号SOA-W1300-G15-SL
应用领域数据通信100GBASE-ER4前置放大器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 增益
1300nm ≥15dB
光电参数
参数 | 符号 | 测试条件 | Min. 值 | 典型值 | Max. 值 | 单位 |
光学增益 | G | IF=120mA, *1, *2, *3 | 15 | dB | ||
偏振相关增益 | PDG | IF=120mA, *1, *2, *3 | 1.5 | dB | ||
正向电流 | IF | 100 | 150 | mA | ||
正向电压 | VF | IF=120mA | 2.0 | V | ||
波长范围 | λ | IF=120mA | 1294 | 1311 | nm | |
饱和功率 | PS | IF=120mA *4 | 7 | dBm | ||
噪声系数 | NF | IF=120mA, *1, *2, *3，*5 | 7 | dB | ||
TEC电流 | IC | G=(BOL), TC=75℃ | 0.6 | A | ||
TEC电压 | VC | G=(BOL), TC=75℃ | 2.2 | V | ||
热敏电阻 | Rth | TSOA=25℃, B=3435±105K | 9.5 | 10 | 10.5 | KΩ |
*1：光输入信号条件：连续波(CW)
*2：光输入信号为以下4个波长范围。对每个波长范围的特性进行测量，光输入信号的波长范围如下：
λ 0 ： 1294.5～1296.6nm λ 2 ： 1303.5～1305.7nm
λ 1 ： 1299.0～1301.1nm λ 3 ： 1308.0～1310.2nm
*3： 光输入信号功率(Pin)=-25dBm
*4：饱和功率在1310nm单波长条件下测量值
*5：没有偏振调节
jue对Max. 值
参数 | 符号 | 数值 | 单位 |
SOA正向电流 | IF | 150 | mA |
SOA反向电压 | VR | 2 | V |
操作温度 | TC | -5 to +75 | ℃ |
存储温度 | Tstg | -40 to +85 | ℃ |
TEC电流 | IC | 1.0 | A |
TEC电压 | VC | 2.5 | V |
注意：超过jue对Max. 值可能导致损坏
引脚定义
No. | Functions |
1 | Cooler cathode |
2 | Cooler anode |
3 | Thermistor |
4 | Thermistor |
5 | SOA cathode |
6 | SOA anode |
光纤特性 | |
光纤类型 | SMF |
光纤直径 | Φ0.25 |
Min. 光纤弯曲半径 | 7.5mm |
光纤长度 | 1,000mm |
连接器（两侧） | LC Connector |
特征曲线

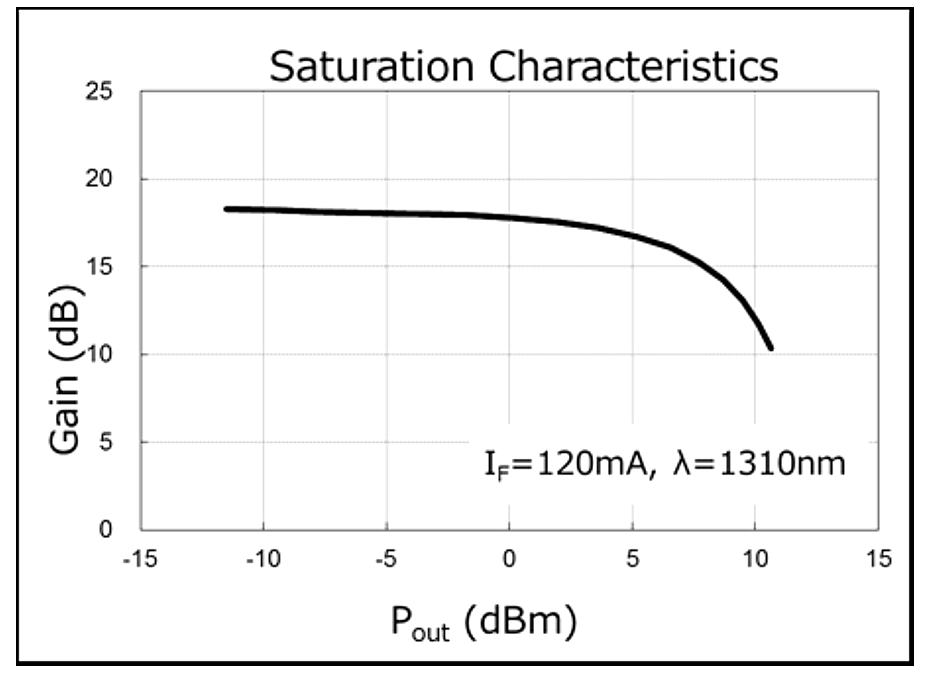

饱和特性曲线

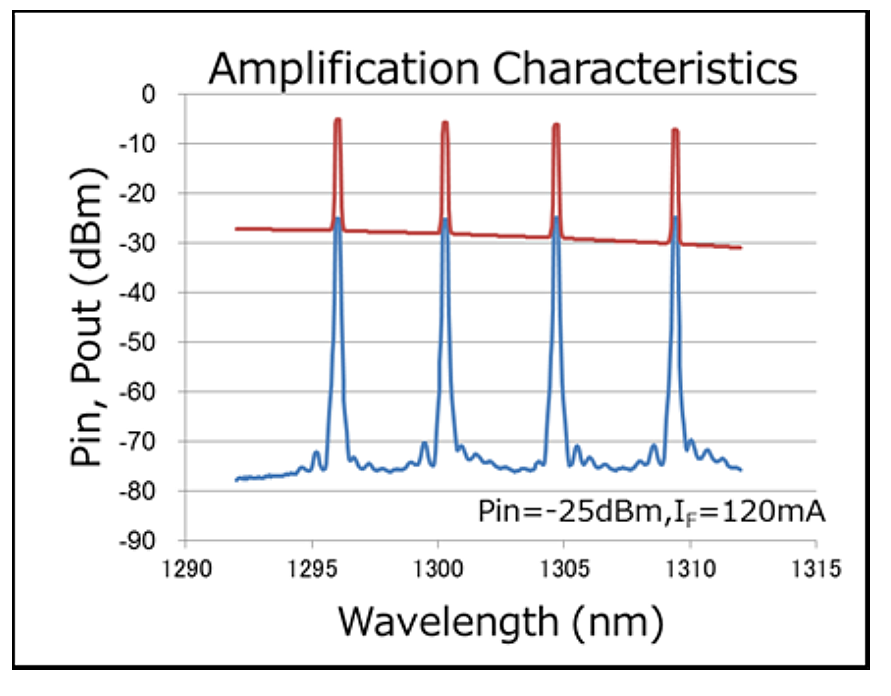

放大波长特性
