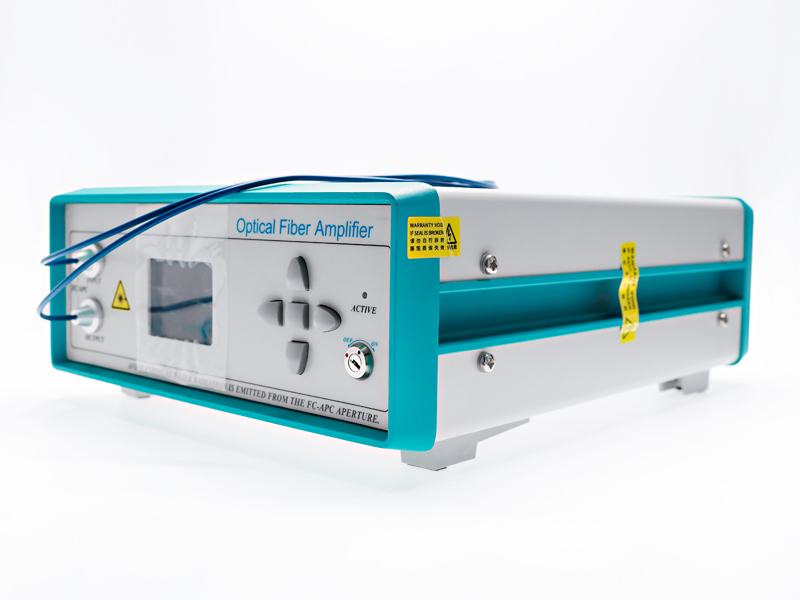

C+L波段掺铒光纤功率型放大器(简称BA放大器)，可用于放大-6dBm~+3dBm或更高功率范围的光信号，Max. 饱和输出功率27dBm, 常用于提高激光光源的发射功率。
产品特点宽波长范围，高输出功率，低噪声
产品型号EDFA-C+L-B-27-ISO
应用领域光纤通信光纤传感光纤激光
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长范围 输入功率 饱和输出功率
1528~1563nm -6~+3dBm 27dBm
光学指标 | 单位 | 典型值 | 备注 |
波长范围 | nm | 1528~1563 | C-band |
1570~1603 | L-band | ||
输入功率 | dBm | -6~+3 | |
饱和输出功率 | dBm | 27 | @-3dBm输入 |
噪声指数 | dB | ≤5.0 | @-3dBm输入 |
偏振相关增益 | dB | <0.3 | |
偏振模色散 | ps | 0.5 | |
输入/输出端隔离度 | dB | >35 | |
光功率监控 | - | 输出光功率监控 | |
尾纤类型 | - | SMF-28 | |
尾纤接头类型 | - | FC/APC | |
工作模式 | 自动电流控制(ACC)/自动功率控制(APC) | *注 |
*注：ACC模式-自动电流控制：由用户设置EDFA泵浦工作电流，并由EDFA自动锁定，实现泵浦电流的恒定。当输入光功率波动时，输出功率也会出现相应的波动，适用于所有的EDFA型号，PA型放大器仅支持ACC模式。
APC模式-自动功率控制：由用户设置EDFA的信号光输出功率，PD自动监测和反馈输出功率，EDFA控制和自适应调整泵浦实现输出信号的稳定, APC 模式下功率调节范围通常为10%~100%。APC模式的优点是当输入光功率波动时，EDFA会尽可能降低输出功率的波动，适用于功率型和线路型EDFA，但不适合用于低重复频率脉冲信号。
电气和环境参数 | 台式 | 模块 |
控制方式 | 按键 | RS232串口通信 |
通信接口 | DB9 Female | DB9 Female |
供 电 | 100~240V AC,<30W | 12V DC,<24W |
尺 寸 | 260(W)×320(D)×120(H)mm | 139×235×70mm模块 |
工作温度范围 | -5~+35°C | |
工作湿度范围 | 0~70% | |
产品原理示意图
订购信息/型号 | |||||
EDFA | 工作波长 | PG封装形式 | OPP 饱和输出功率(dBm) | 光纤类型 | ISO 内置隔离器保护 |
C=C波段 L=L波段 C+L | M=模块 B=台式 | 27 | SM=单模光纤 | 0 无 1 泵浦保护 | |
