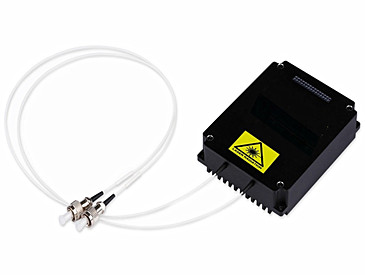

筱晓光子的保偏 EDFA 模块使用 980nm 泵浦激光提供能量 , 采用保偏无源器件，具有较高的输出消光比。产品可在 ACC/APC/AGC 模式下进行工作，采用高可实现性控温技术，使产品在较宽的温度范围内具有良好的热性能，已广泛应用于光纤传感和光纤领域
产品特点输出功率可达 40dBm、 ACC/APC/AGC操作模式、 低噪声指数、低功耗、 高稳定性、高可靠性、 客户定制
产品型号PMEDFA-C-B-23-1
应用领域光纤传感保偏光通信系统高校研究所
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 输出功率 光纤接头
1528-1565nm 23dBm/200mW FC
参数 | Min. 值 | 典型值 | Max. 值 |
波长(nm) | 1528.77 | — | 1565.05 |
带宽(GHz) | — | 100 | — |
输入功率(dBm) | -16 | -12 | -10 |
输出功率(dBm) | — | 23 | 23.5 |
消光比(dB) | — | 20 | 23.5 |
增益(dB) | — | ||
增益平坦度(dB) | — | ||
噪声指数(dB) | — | ≤5.0（Pin=0dBm） | — |
回波损耗(dB) | ≤-45 | ||
工作温度(℃) | -40 | — | 65 |
储存温度(℃) | -40 | — | 85 |
供电电压(V) | 4.75 | 5 | 5.25 |
功耗(W) | — | — | 20 |
通信接口 | RS232/485 | ||
电连接器 | TEM-115-02-03.0-FG-D-L1 | ||
光学接口类型 | LC/SC/FC | ||
尾纤长度(cm) | 100±2 | ||
尺寸(mm) | 90(L)x70(W)x25(H) | ||
技术指标说明：
1.输出功率可选；
2.峰值工作波长可指Ding；
3.隔离度是指针对ASE光的隔离度；
4 输出功率稳定性测试条件为25度，开机预热30分钟后；
5.Max. 功耗是指极限工作条件下的整体功耗。
型号及订购
PMEDFA-△-PG-OPP-ISO
△：
C=C band
L=L Band
C+L=C+L Band
PG:封装方式
B：台式 M：模块
OPP（Output Power）：输出功率，单位dbm。
例如：16-16dbm，23-23dbm
ISO：
内置隔离器保护 0-无，1-泵浦保护
