标准 L 波段 (1568 ~ 1610nm) 高级，I/Q 相位：90+/-5 deg P/N:HB-L1GFAS208
产品特点高效率 、 抗噪声性能好
产品型号无
应用领域长距离传输
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长范围 光回波损耗
1568 ~ 1610nm > 27dB

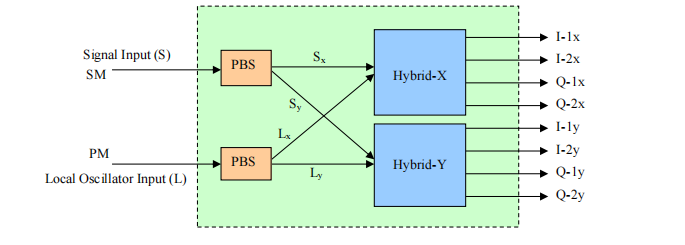

功能图
端口定义
端口 | 功能 | 相位差 | 偏振 | 值 | 备注 |
1 | Local | L | |||
2 | Signal | S | |||
3 | I-1x | 0 | x | Sx + Lx | |
4 | I-2x | π | x | Sx - Lx | |
5 | Q-1x | π/2 | x | Sx+ jLx | |
6 | Q-2x | 3π/2 | x | Sx -jLx | |
7 | I-1y | 0 | y | Sy + Ly | |
8 | I-2y | π | y | Sy - Ly | |
9 | Q-1x | π/2 | y | Sy + jLy | |
10 | Q-2x | 3π/2 | y | Sy -jLy |
光学特性
参数 | 单位 | 值 | |
波长范围 (L-Band, 标准) | nm | 1568 ~ 1610 | |
相位差1 (between I-1k and Q-1k), k=xor y | degree | 90 ± 5 | |
插入损耗1 （不包括连接器 | S (polarization scrambled) All Outputs | dB | 9 ~ 12 |
L (45o linear polarized) → All Outputs | dB | 9 ~ 12 | |
插入损耗均匀性1 | Between S → I-1k and S → I-2k; between S → Q-1k and S → Q-2k; between L → I- 1k and L → I-2k; between L → Q-1k and L → Q-2k; k=xor y | dB | <0.7 |
Among All Others | dB | <1.5 | |
光回波损耗 | dB | > 27 | |
光路差1 (Skew, among S→ All Outputs) | ps | <1 | |
光路差1 (Skew, among L→ All Outputs) | ps | <1 | |
偏振消光比1 (for either S or L) | dB | >18 | |
Max. 输入光功率 | mW | 300 | |
工作温度 | ℃ | 0 ~ 65 | |
存储温度 | ℃ | −40 ~ 85 | |

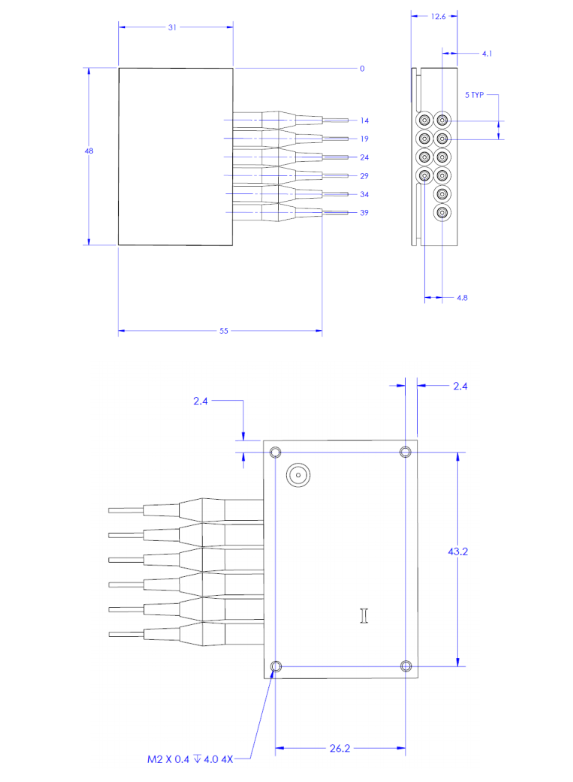

尺寸 (Lx W xH)2 | mm | 48 x 31 x 13 | |
光纤类型 | 信号输入端口 | - | SMF-28 with 900 μm tight buffer |
低输入端口 | - | PM with 900 μm loose tube | |
所有输出端口 | - | SMF-28 with 900 μm tight buffer | |
光纤尾纤长度 | 信号输入端口 | mm | 1000 ± 100 |
低输入端口 | mm | 1000 ± 100 | |
所有输出端口 | mm | 1000 ± 100 | |
接头类型3 | 信号输入端口 | FC/APC | |
低输入端口 | FC/APC | ||
所有输出端口 | FC/APC | ||
PM 光纤与 APC 键对准（如果适用） | - | 慢轴与键对齐 | |
注释：
1. 超过所述光谱和工作温度范围以及所有偏振状态。
2. 不包括从较长一侧延伸 17 毫米的十个准直器套管。
3. 所有端口均采用 FC/APC 连接器。

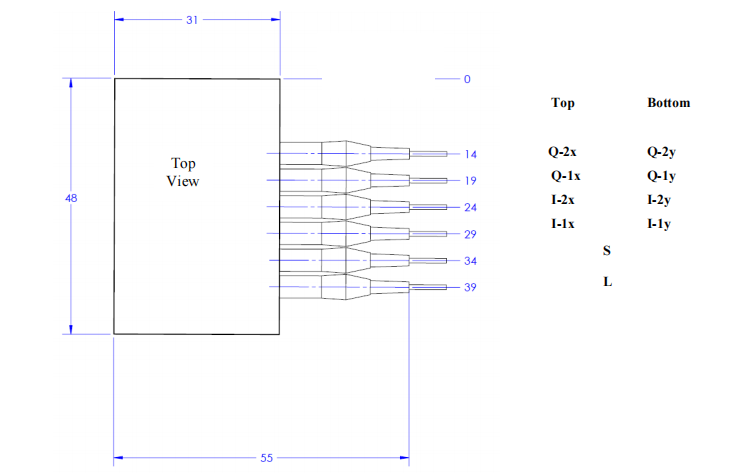

端口分配
标签要求
6.1 端口标签位置和类型 ⎯ 靠近连接器的尾纤上的标志胶带。胶带宽度：~3 毫米。
6.2 端口标签内容 ⎯ 参见上图。
6.3 设备标签 ⎯ 顶部包含以下信息：
a) Optoplex 徽标
b) 产品描述：DP-QPSK 相干混频器，2x8，标准 L 波段，FC/APC
高级，I/Q 相位：90+/-5 度
c) 制造商 P/N：HB-L1GFAS208
d) 制造商 S/N：
无
