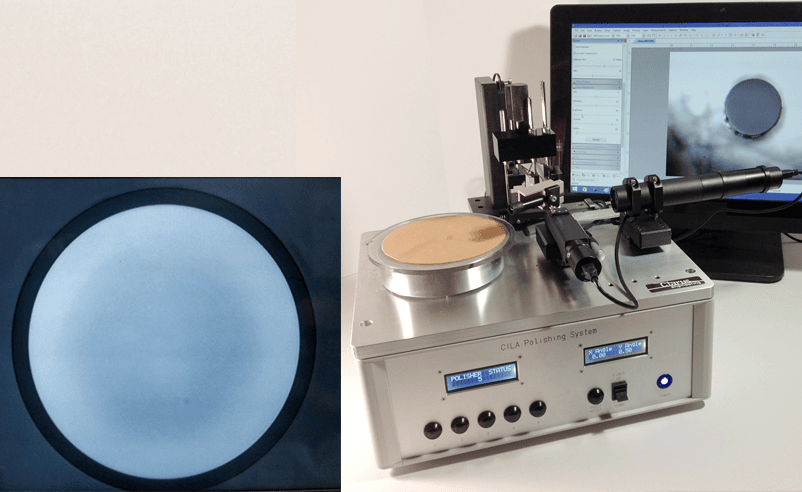

    Bare Fiber Polishing and Inspection, Cila 2.0裸光纤抛光和检测系统可以有效地获取、对齐、定位和抛光大量形状奇特的裸光纤。内置检测系统，提供高分辨率成像和参考，使其在对公差要求高的应用方面有突出表现，如在抛光角度、径向对准(PM光纤)和精确光纤突出长度等方面。

    产品特点该配置支持高价值光纤组件的单组抛光、 可在0-82度范围内通过数字读数进行精确角度调整、 未切割的裸光纤抛光(单层或带状)、 保偏光纤对准和抛光、 刻面、雕花和其他复杂的端面抛光、 精确测量长度、角度和径向对准的计量选项

    产品型号bare-fiber-polishing

    应用领域

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 无

  • 尺寸图
    • 详细参数

    AOL开放实验室报告单



    以下由AOL实验室人员填写：

    测试日期

    2021.12.20

    测试工程师

    戴佳豪

    测试产品

    MP-BFPS裸纤研磨及观察系统、塑料光纤

    审核

    王秀祥

    实验目的

    测试MP-BFPS裸纤研磨及观察系统研磨塑料光纤效果

    实验仪器

    MP-BFPS裸纤研磨及观察系统、塑料光纤


    产品配置

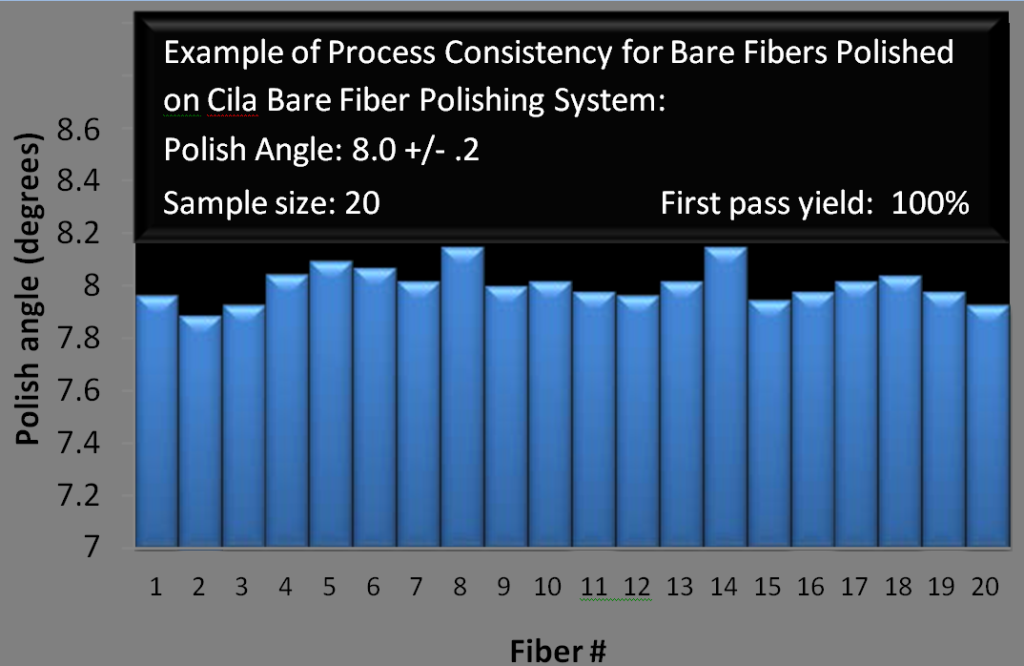

     可调角度抛光读数

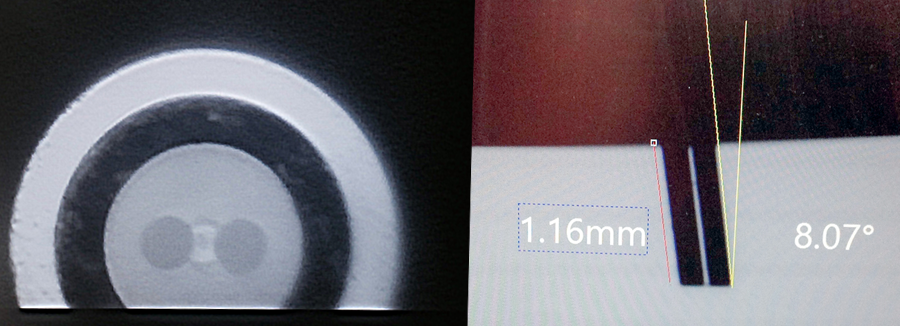

     PM光纤用强力构件进行角度抛光，以实现角度对准

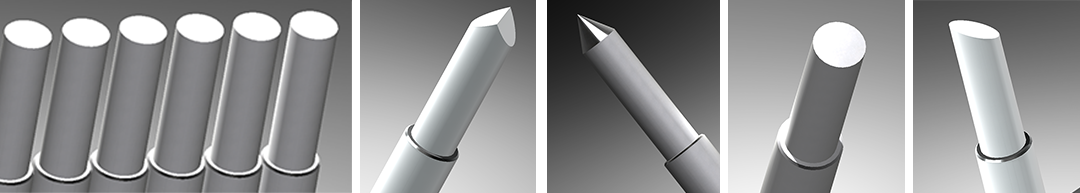

     裸光纤抛光-棱纹、凿纹、锥形、直形、角形

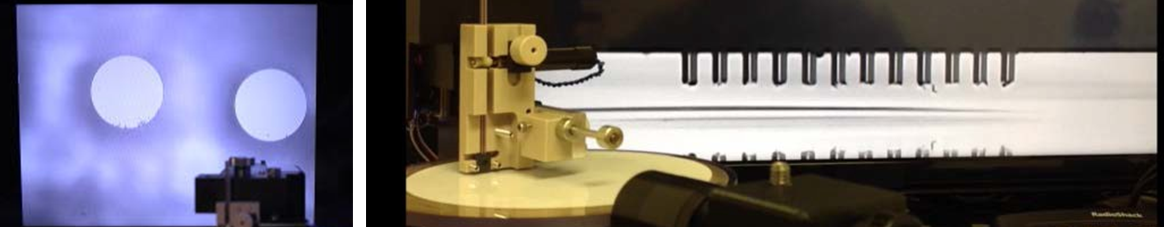

     在线端面检查和轮廓观察




    塑料成像光纤，直径0.5mm

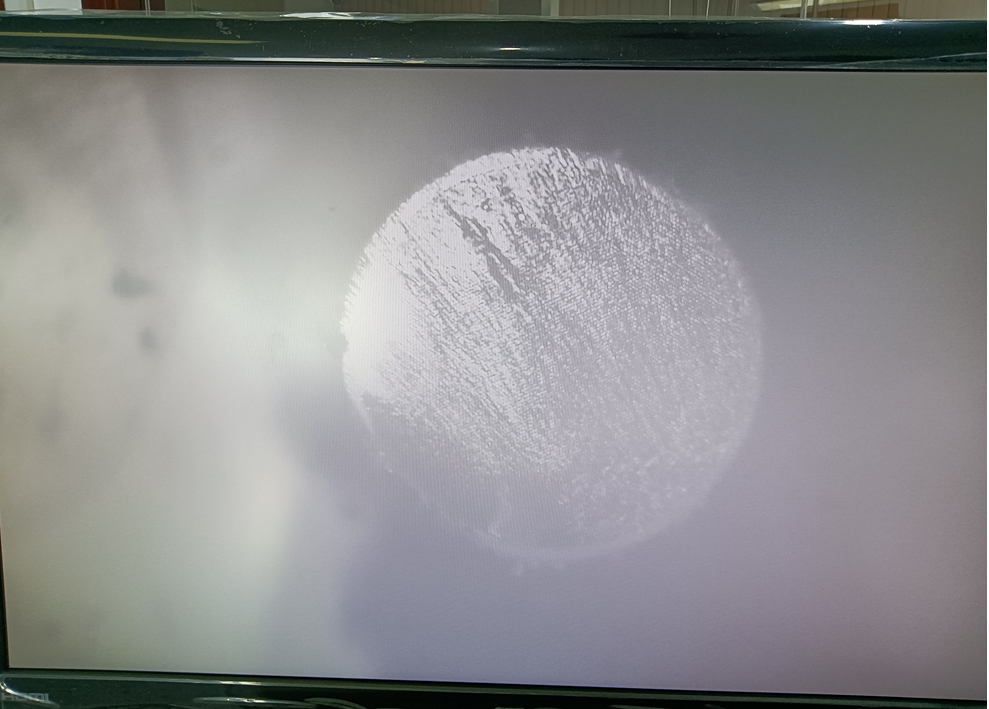

    研磨前端面检测图

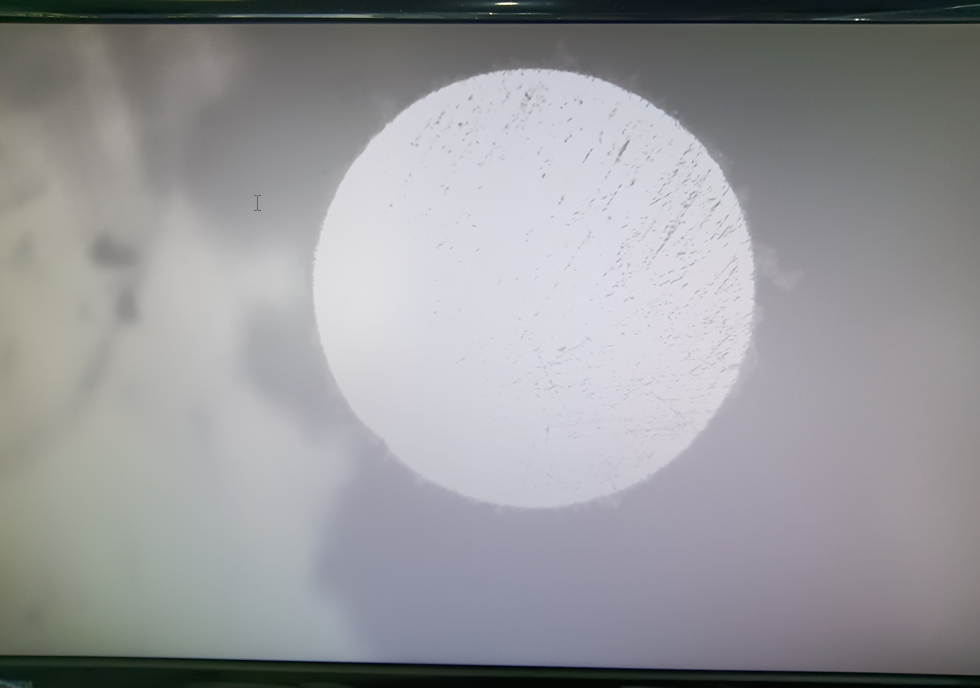

     1um金刚石研磨后端面检测图

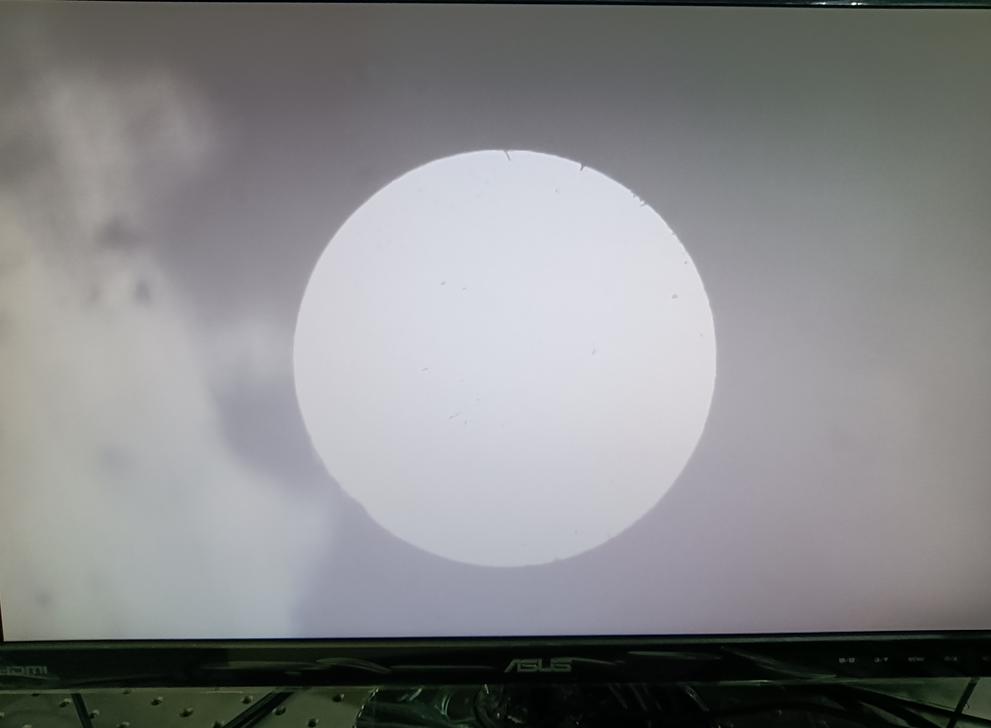

    最终抛光后端面检测图






    可选配置表

    无
