产品特点高输出功率 > 450mW @ 1300nm，高饱和输出功率 (22dBm)，专有防反射涂层技术，可靠性高
产品型号BOA1300060CC450MXXXX
应用领域LiDAR数据通信扫频源可调激光器光学相干断层扫描(OCT）
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 饱和输出功率 带宽
1300nm 22dBm 60nm
推荐操作条件
@ CW，样品安装在铜散热器上
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
散热器温度 | 20 | 25 | 30 | ℃ |
正向电流 | 2000 | 3000 | mA | |
放大模式下的输出功率 | 450 | mW | ||
输入光功率* | -20 | 10 | 15 | dBm |
*-考虑光纤芯片耦合效率
增益特性
@ CW, 25°C, 2000mA, 输入信号 10dBm, 1300nm
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
正向电流@450mW | 3000 | mA | ||
饱和输出功率@-3dB | 18 | 22 | dBm | |
增益 | 13 | 17 | dB | |
小信号增益@-20dBm | 25 | 31 | dB | |
峰值波长 | 1290 | 13000 | 1310 | nm |
带宽@-3dB | 60 | nm | ||
噪声系数@Pin=-20dBm（不包括输入耦合） | 5 | dB |
放大自发辐射(ASE)特性
@CW，25°C, 2000mA，无输入信号
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
输出功率（每个端口） | 45 | mW | ||
正向电压 | 1.4 | 2 | V | |
平均波长 | 1202 | nm | ||
带宽（FWHM） | 17 | nm | ||
0.05 | 1 | dB | ||
慢轴光束发散度 (FWHM) | 2 | 6 | 10 | deg |
快轴光束发散度 (FWHM) | 22 | 27 | 33 | deg |
偏振消光比 (PER) | 14 | 18 | dB | |
偏振 | TE |
** - 以 20pm 分辨率在光谱Max. 值附近 1nm 范围内测量
jue对Max. 额定参数
参数 | Min. 值 | Max. 值 | 单位 |
输出光功率 | 1300 | mW | |
输入光功率 | 20 | dBm | |
正向电流 | 4000 | mA | |
反向电压 | 2 | V | |
焊接温度（最长 5 秒） | 250 | °C | |
芯片工作温度（高于露点） | 5 | 50 | °C |
存储温度 | 5 | 50 | °C |
芯片参数 | ||||
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
芯片长度 | 8 | mm | ||
正面的背向反射 | 0.001 | % | ||
背面的背向反射 | 0.001 | % | ||
型号识别
BOA1300060CC450MXXXX -> 平均波长 1300nm 时输出功率为 450mW，带宽 60nm，载波芯片

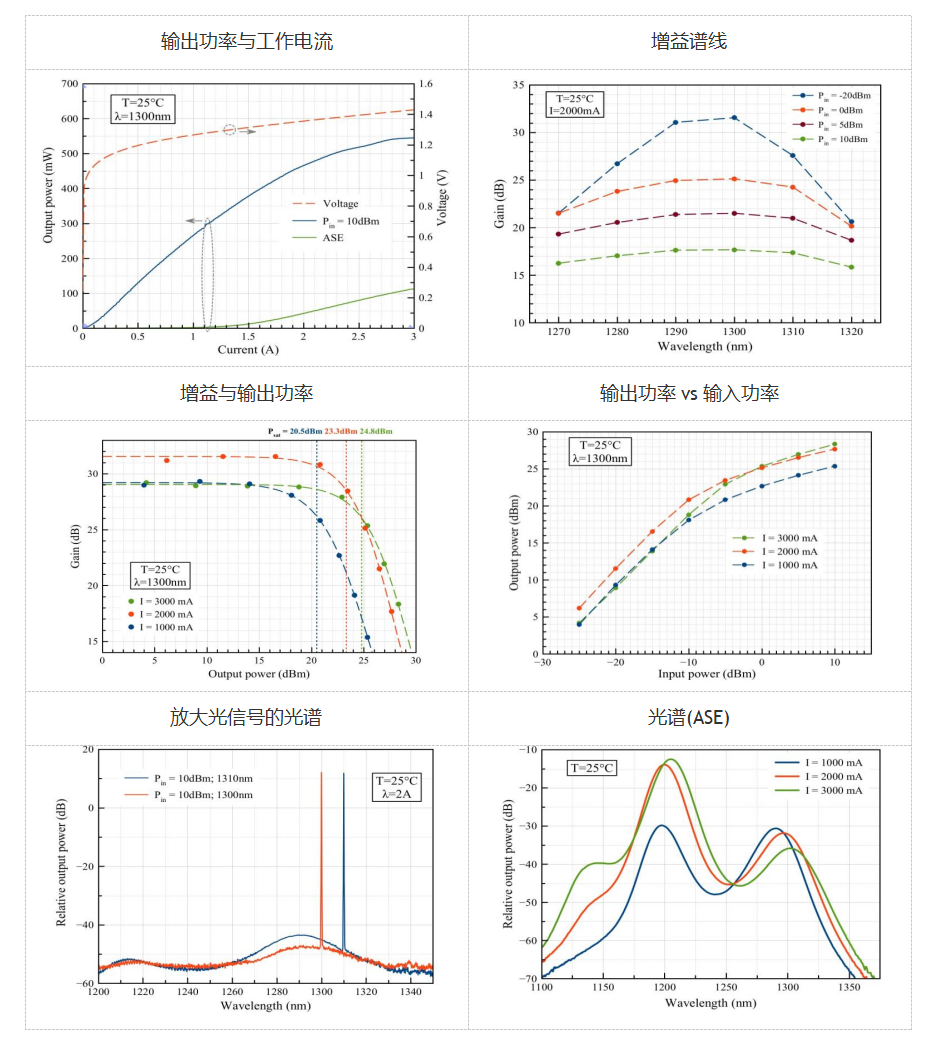

典型性能（仅供参考）
安全和操作说明
此设备发出的光是不可见的，对人眼有害。设备运行时，请避免直视光纤连接器。在连接器打开的情况下操作时，必须佩戴适当的激光安全眼镜。
jue对Max. 额定值仅可短时间应用于设备。长时间暴露于Max. 额定值或暴露于多个Max. 额定值可能会导致设备损坏或影响设备的可靠性。在设备的Max. 额定值之外操作设备可能会导致设备故障或安全隐患。必须使用与组件一起使用的电源，以使Max. 正向电流不超过。
热辐射器上的设备需要适当的散热器。必须使用 4 个螺钉（以 X 型螺栓拧紧，初始扭矩设置为 0.075Nm，最终以 X 型螺栓拧紧，扭矩设置为 0.15Nm）或夹具将设备安装在散热器上。散热器表面的平整度偏差必须小于 0.05mm。建议在外壳底部和散热器之间使用铟箔或导热柔软材料作为热界面。不宜为此使用导热油脂。
避免设备背反射。它可能会影响设备在光谱和功率稳定性方面的性能。
还可能导致致命的面损坏。强烈建议使用光隔离器来阻挡背反射。
不要拉动光纤。不要弯曲半径小于 3 厘米的光纤。在安装过程中，应始终保护光纤顶部免受任何污染或损坏。取下光纤顶部的防尘盖后，使用沾有异丙醇或乙醇的光学镜头清洁纸或棉签沿一个方向擦拭，小心清洁光纤顶部。仅使用干净的光纤连接器操作设备。
ESD 保护 - 静电放电是产品意外故障的主要原因。采取极端预防措施以防止 ESD。在设备安装过程中，必须保持 ESD 保护 - 在处理产品时使用腕带、接地的工作表面和严格的防静电技术。
