产品总览 筱晓光子最新研发在光纤头上提供多种涂层，包括全/部分反射膜、长通、短通、带通，以及抗反射设计。应该理解的是，干扰涂层的性能取决于入射角（AOI），纤维呈现AOI到涂层尖端的分布。此外，我们的涂层尖端其硬度足以连接到其他光纤，从而使过滤器浸入玻璃过滤器配置中。所选光纤的数值孔径（NA）以及光纤在应用中的连接方式将影响滤波器性能，因此，我们要求客户填写以下清单，以帮助我们实现相关的镀膜定制服务。
产品特点可以设计和制造、 快速成型的大量库存、 大批量生产、 波长可选
产品型号BP-0760-037-60-1200
应用领域激光耦合光纤激光器光纤拉曼探针基于纤维的流式细胞术激光眼科手术光纤干涉仪
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
相关产品
中心波长
760nm
滤波膜特征1
● (circle one) LP SP BP Reflector (full or partial)
● 起始波长 ___±___
● 截止波长 ___±___
● %T (peak) ________
● 衰减波长范围 _________
● Attenuation OD ___________
● %R (peak) ______ ±_______
● %R 波长范围 _________________
光纤特征2
● 数值孔径 (NA) ______
● 纤芯直径 ______________
● 包层直径 ______________
● 光纤长度________________
● 光纤材料(玻璃、塑料、硫系化合物) 工作波长下的单模或多模（圆形）
● 模式填充程度（如果知道）______
● 套管最大工作温度 ______
● 其他 (保偏光纤,微结构光纤 etc)
光纤端面特征3
● 第一端连接器（FC、SC、LC、SMA、None）
● 第二端连接器（FC、SC、LC、SMA、None）
● 如果没有连接器（切割、透镜、裸光纤）
● 哪一端需要涂层____________
Fiber Configuration4
在空气中工作的涂层尖端
涂层尖端连接到未涂层尖端
需要镀膜的数量_______________
光纤供应商________________

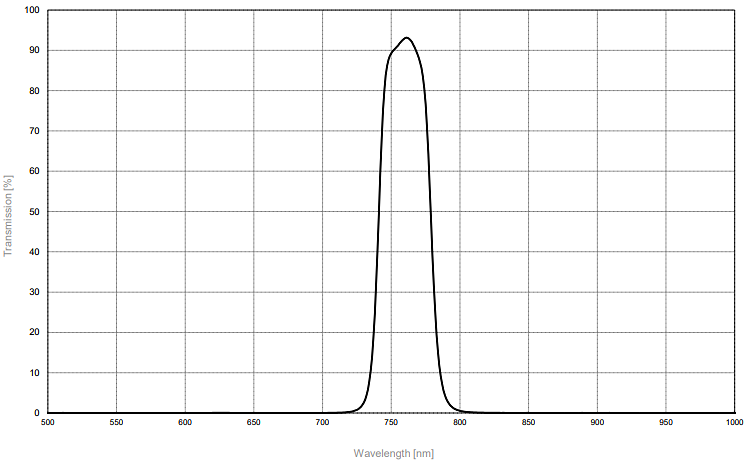

举例说明：BP-0760-037
Specifications:
CWL: 760 ±7 nm
HW: 37 ±7 nm
Tmin: 60 %
Blocking: 1200 nm
Measured values:
CWL = 759.88 nm...OK
HW = 38.5 nm...OK
Cuton 5 % = 732.43 nm
Cutoff 5 % = 788.55 nm
Spectrogon:
HP1 = 740.63 nm
HP2 = 779.12 nm
Tpeak = 93.14 %...OK
Tavg = 90.46 %
Slope 1 = 1.55 %
Slope 2 = 1.7 %
注意事项：
1. 陡峭的光谱边缘和严格的阻塞规范导致设计具有高物理厚度。我们发现光纤的尖端可以支撑高达6微米的材料。厚涂层可能会分层和/或导致芯-包层泄漏。建议客户使用建议过滤器的厚度。
2. 高NA的多模光纤导致高AOI。高AOI会导致任何干扰滤波器蓝移。观测到的光谱性能将是每个角度性能的加权平均值。这些光谱位移可以建模和测量在AOI实验室。
3. 筱晓在监测沉积过程中纤维尖端的反射率。这就需要监控光纤的未涂层端必须用连接器（最hao是FC/PC）端接。如果连接端不适用于给定的应用，我们将在客户光纤附近放置一根额外的光纤，用于监控。
4. 如果一个单模尖端被涂覆并连接到另一个单模尖端，会出现接近零的蓝移。光纤的数量一次沉积允许的长度取决于光纤配置（连接、切割、捆绑等）。

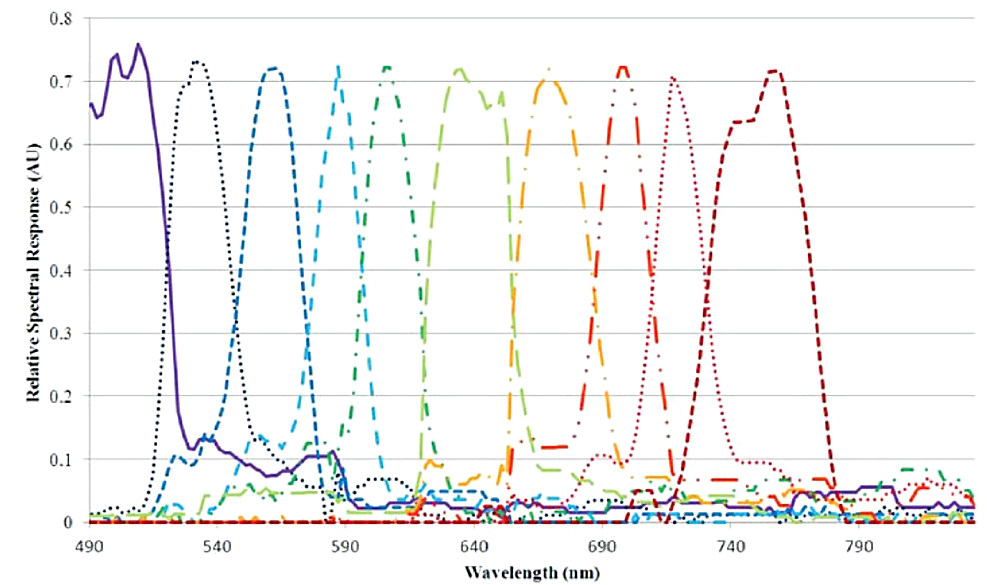

镀膜曲线
虽然多模光纤中的角分布必须考虑涂层处的AOI分布，但单模光纤和多模光纤都可以涂覆。涂层可以设计为在与另一根光纤或空气耦合时工作。我们可以提供广泛的滤波器设计，如抗反射、带通、短通、长通和部分反射器。

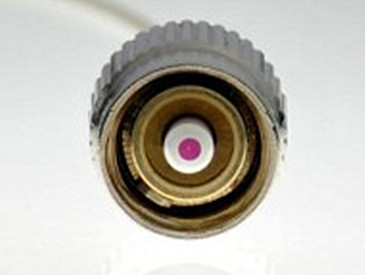

镀膜短可以是接头、裸纤、锥形或透镜光纤都可以。
