产品特点低功耗、 抗冲击和振动、 低插入损耗、 紧凑型尺寸
产品型号FFA-100-B2-F1-ER50
应用领域光纤传感激光雷达 BOTDA
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 频率
/ 100MHz
型号 | AMM-100-20-25-1550-2FP-ER50 |
工作波长 | 1550 nm |
Max. 输入光功率 | 20 mW (CW) |
载波频率 | 100 MHz |
有效孔径 | 0.3 mm |
晶体内部的光束直径 | 0.075 mm |
上升时间 | 25 ns |
数字调制带宽 | 20 MHz |
布拉格角 | 31 mrad |
分离角度 | 62 mrad |
声速（m/sec） | 2.52E+3 |
Max. 射频功率（Watt） | <1 W |
输入阻抗 | 50欧姆 |
V.S.W.R | 2.1:1 |
光偏振 | 随机的 |
封装类型 | 2端口 带光纤光尾 |
光纤类型，端口1和端口2 | 9 mm 纤芯, 125 mm包层 单模光纤 |
光纤连接器类型 | FC |
光纤端面的抛光类型 | PC |
光纤长度 | 每个端口为1米，共2米 |
光纤松套管 | 900 um OD |
背向反射** | 40 dB |
总插入损耗*** | 4 ~ 5 dB |
选项ER50 | ~50 dB振幅消光比 |
**:不包括在FC连接器上的背向反射
***：该规范包括：耦合损耗、通过晶体的光传输和衍射效率损耗。不包括FC连接器的损失

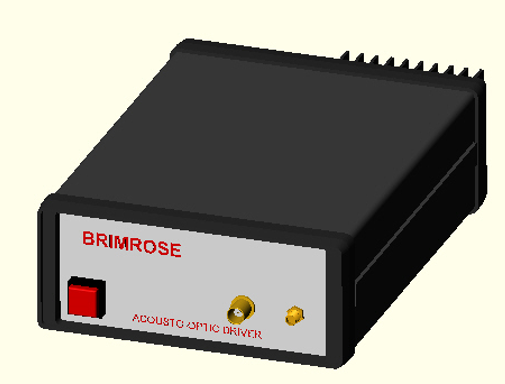

调制器驱动
型号 | FFA-100-B2-F1-ER50 |
频率 | 100 MHz |
频率控制 | 石英晶体参考锁相环 |
谐波含量 | ≤ 15 dBc |
频率稳定度 | 15分钟预热后Min. 为0.0015% |
输出功率 | 通过提供的AO设备，优化功率可达1 W |
调制 | TTL兼容，0 5 V, 330 Ω 输入阻抗；DC-20MHz |
操作功率 | 90-240 VAC +/-10% 50-60Hz, 55WMax. |
尺寸信息 | 该装置将包装在7.5英寸宽，3.5英寸高，8.75英寸深仪器箱。后面板散热器的深度增加到Max. 10.5英寸。尺寸不包括连接器。 |
使用环境 | 标准实验室条件：z高环境温度+35℃；该装置未密封以防潮或防冷凝。 提供可拆卸的交流电源线。 |
TTL的选项ER50 | 50 dB调制消光比（标准值为30 dB），系统（调制器和驱动器）的消光比将为>45 dB。 |
