订购代码

60FC-T-4-M125-54

60FC-T-4-M100-37

焦距

125mm

100mm

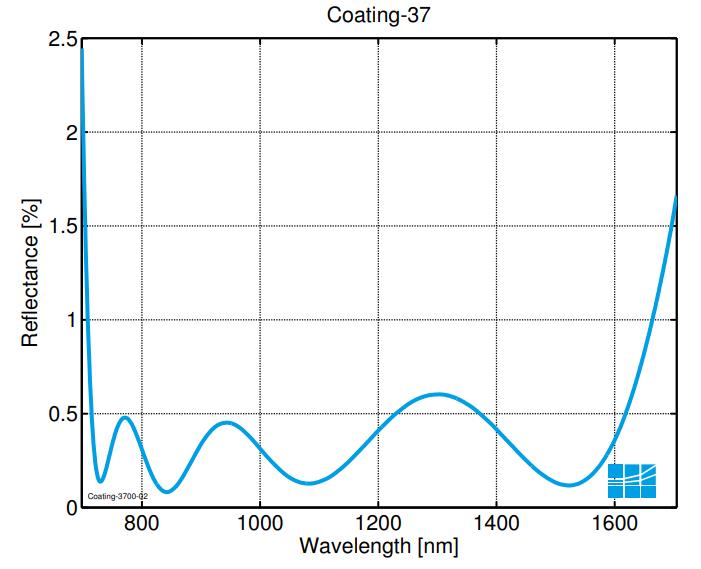

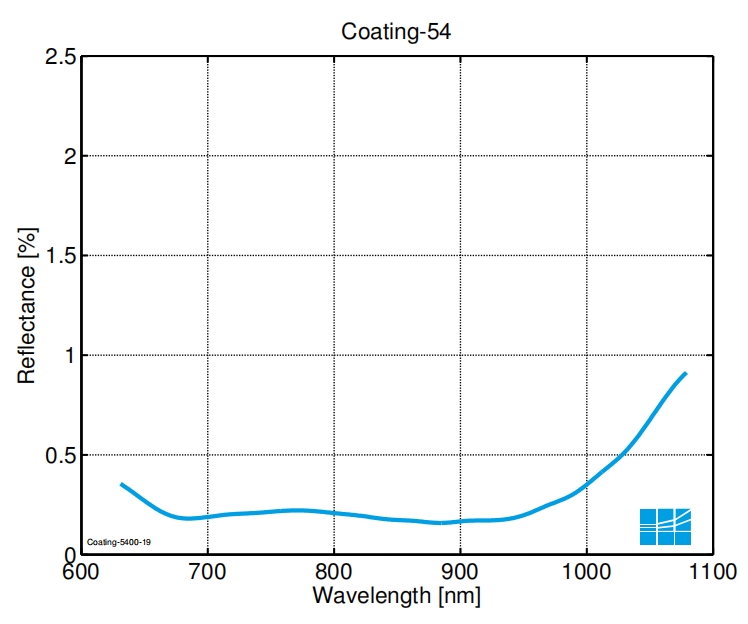

增透膜

54

37

波长范围

630- 1080nm

750 - 1550nm

镜头类型

双合透镜(Doublet optics)

校正

(Correction)

单色的

(Monochromatic)

消色差的

(Achromatic)

数值孔径

0.16

0.24

通光孔径

40mm

48mm

连接器类型

FC-APC

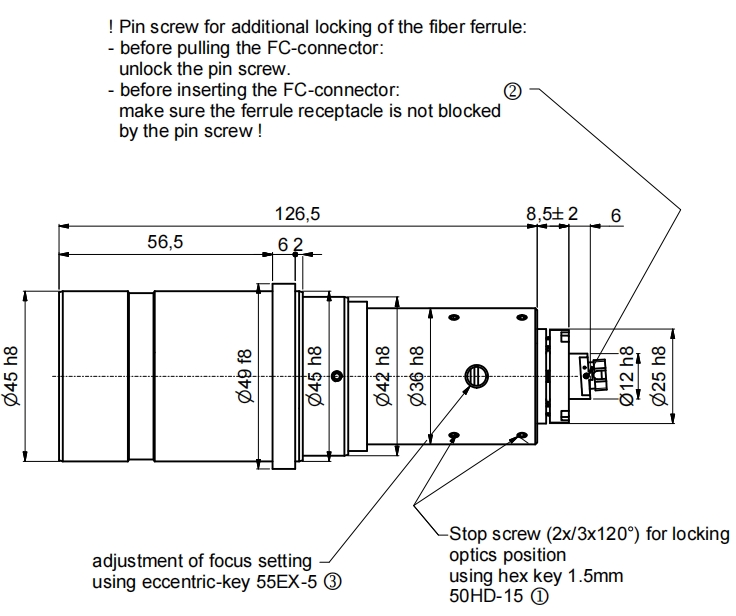

外径

Ø 45/49毫米

Ø 55/59 毫米

长度

141±2毫米

114±2毫米

倾斜调整

yes

前部配件

Ø M43 x 0.75 mm

Ø 52 毫米

外壳材料

镍银/铝

兼容特高压

(UHV compatible)

no

适用于多模

no

yes

非球面

非球面镜专为单波长应用而设计，并针对球面像差进行了校正。焦点位置随波长变化很大，

因此在波长发生任何变化后，耦合器/准直器必须重新聚焦/重新准直。所使用的非球面均为玻璃非球面。该透镜类型适用于 UHV 应用。

作为准直器的性能有限

由于模制非球面的制造工艺，用作准直透镜的非球面在光束轮廓中表现出精细结构（同心环）或更差。

结果，光束轮廓不再是高斯分布。作为准直器的透镜性能有限，应使用单色镜或消色差镜等替代品。

然而，非球面镜可以不受任何限制地用作耦合或聚焦光学器件。

激光单色仪或消色差仪

单色仪设计用于耦合/准直单一波长。它们经过球面像差校正，设计方式可产生 M 2 <1.05 的衍射极限光束。

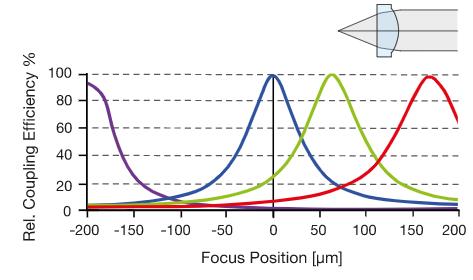

焦点位置随波长变化很大，因此耦合器/准直器在任何变化后都必须重新聚焦/重新准直到波长。单色仪不适合 UHV 应用。

消色差透镜设计用于耦合/准直多个波长。它们还针对色差进行了校正，

以便在某些波长或波长范围内焦距不会发生显着变化，并且不需要重新调整耦合器或准直器。消色差透镜不适合 UHV 应用。

两者都呈现出未受干扰的高斯光束轮廓。

如果您可以在消色差仪和单色仪之间进行选择，并且您有单色应用，那么应优先选择单色仪。

复消色差透镜

RGBV 光学器件（消色差透镜甚至复消色差透镜）旨在通过Max. 限度地减少 400 至 660 nm 范围内所有波长的色焦偏

移来实现z佳的多波长耦合/准直。它们经过球面像差校正，其设计方式可产生 M 2 <1.05 的衍射极限光束。

400 至 660 nm 波长无需重新准直。通过Min. 化色焦位移，多色光束在光纤端面聚焦到公共点上，从而减少了显着的耦合损耗。它不适合特高压应用。

9D-12

螺丝刀 WS 1.2

50HD-15

六角扳手 WS 1.5

55EX-5

行程为±1.5 mm的偏心键。

附件光学系列 40

安装在直径 Ø52 mm 的准直器前面

(只针对60FC-T-4-M100-37型号)
