非球面镜的形状经过优化，具有出色的成像特性。主要优势在于能够校正球面像差。使用非球面镜可以减少光学系统中的元件总数。这样，与基于球面透镜的同类系统相 比，其结构设计更加紧凑、功能更强大。
产品特点出色的表面形状偏差高达 RMSi ≤ 0.1 µm、 长焦距（f/d 2.0）、 提供 3 种标准涂层（可根据要求定制涂层）、 激光诱导损伤阈值：12 J/cm²、100 Hz、6 ns、532 nm（对于更高激光功率应用，请申请 V 涂层。请联系我们获取单独报价。）、 符合RoHS标准
产品型号ALL12-25-P-U
应用领域生命科学 激光加工工业与机械工程 成像与显示汽车与航天工业安全保障解决方案
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
设计入射波长 直径
780nm 12.5mm
低数值孔径非球面镜 - 产品特性：
表面形状偏差（RMSi） | [ µm ] | ≤0.5 |
EFL容差 | [ % ] | ≤0.1 |
表面缺陷 | [ 伤痕-亮点 ] | 60-40 |
直径容差 | [ mm ] | +0/-0.05 |
中心厚度容差 | [ mm ] | ±0.05 |
通光孔径 | [ % ] | ≥90 |
三种标准的AR镀膜 | ||
A: RMAX<1.0%, RAVG≤0.4%, 400-600 nm, AOI=0° | ||
B: RMAX<1.0%, RAVG≤0.4%, 600-1050 nm, AOI=0° | ||
C: RMAX<1.0%, RAVG≤0.4%, 1000-1600 nm, AOI=0° | ||
说明：
1、对于ALL75-60、ALL75-150、ALL100-100、ALL100-200透镜，请考虑max值0.75。RMSi对应于ISO 10110-5（表面形状容差）。
2、对于ALL50-100、ALL100-200透镜，请考虑中心厚度容差±0.1。对于ALL75-60、 ALL100-100透镜，请考虑中心厚度容差±0.15。
3、可根据要求提供定制镀膜。
4 、保护玻璃厚度为250 µm时的计算结果。

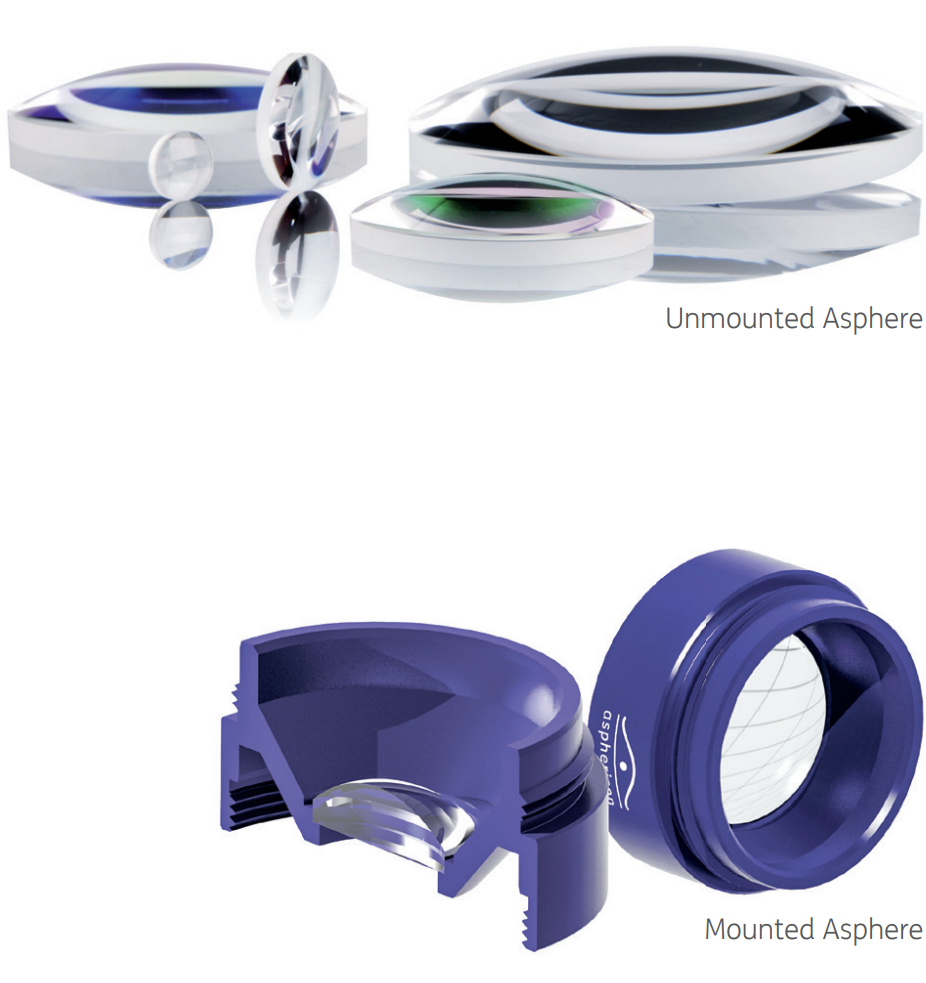

封装前后对比图
库存标准产品
Product Code | RMSi [nm 表面形状偏差] | Wavefront RMS 波前均方根差 [nm] | 直径 [mm] | 有效焦距 EFL [mm] | NA | f/d | WD [mm] | λDesign [nm] | Material | Scratch-Dig 表面缺陷 伤痕-亮点 | Coating 可选涂层材料 | Mounted |
ALL12-25-P-U | 500 | 255 | 12.5 | 25 | 0.25 | 2.0 | 22.4 | 780 | N-BK7 | 60-40 | A / B / C | yes |
ALL25-50-P-U | 500 | 255 | 25 | 50 | 0.23 | 2.0 | 46.0 | 780 | N-BK7 | 60-40 | A / B / C | yes |
ALL50-100-P-U | 500 | 255 | 50 | 100 | 0.24 | 2.0 | 93.4 | 780 | N-BK7 | 60-40 | A / B / C | no |
ALL75-60-P-U | 500 | 255 | 75 | 60 | 0.62 | 0.8 | 36.5 | 780 | N-BK7 | 60-40 | A / B / C | no |
ALL75-150-P-U | 500 | 255 | 75 | 150 | 0.23 | 2.0 | 140.1 | 780 | N-BK7 | 60-40 | A / B / C | no |
ALL100-100-P-U | 500 | 255 | 100 | 100 | 0.48 | 1.0 | 76.2 | 780 | N-BK7 | 60-40 | A / B / C | no |
ALL100-200-P-U | 500 | 255 | 100 | 200 | 0.23 | 2.0 | 187.4 | 780 | N-BK7 | 60-40 | A / B / C | no |
ALL12-25-U-U | 100 | 51 | 12.5 | 25 | 0.25 | 2.0 | 22.4 | 780 | N-BK7 | 60-40 | A / B / C | yes |
ALL25-50-U-U | 100 | 51 | 25 | 50 | 0.23 | 2.0 | 46.0 | 780 | N-BK7 | 60-40 | A / B / C | yes |
ALL50-100-U-U | 100 | 51 | 50 | 100 | 0.24 | 2.0 | 93.4 | 780 | N-BK7 | 60-40 | A / B / C | no |
生产能力：
库存标准产品 | 定制非球面镜 | |||||
规格 | 低数值孔径 | 规格 | 标准 - 质量 | 精度 - 质量 | 高端精加工 | 金刚石 - 车削 |
直径 | 12.5 - 100mm | 直径 | 8 - 300mm | 4 - 250mm | 6 - 300mm | 1 - 420mm |
直径容差 | +0/-0.05mm | 直径容差 | ± 0.10 mm | |||
NA | 0.23 - 0.61 | 中心厚度 | 2 - 60mm | 2 - 60mm | <60mm | 0.5mm 起 |
f/d | 0.8 - 2.0 | 中心厚度容差 | ± 0.10 mm | ± 0.05 mm | ± 0.05 mm | |
波长 | 780nm | RMSi | 0.75 - 0.3µm | 0.09µm | < 0.015µm | 0.02 µm |
RMSi | ≤ 0.5µm | 表面缺陷 | 60 - 40 | 40 - 20 | 对于Ø 2″，10–5；对于Ø >2″，20–10 | |
EFL容差 | ≤ 0.1% | 表面粗糙度 | 3nm | 15nm | 0.5nm | 1nm |
表面缺陷 | 60 - 40 | 全表面干涉测量 | 可选 | 可选 | 保证 | 保证 |
中心厚度容差 | ± 0.05mm | 镀膜 | 客户特定 | |||
通光孔径 | ≥ 90% | |||||
镀膜 | 3种标准镀膜 | |||||
