熔融石英透镜针对多种高功率激光应用进行了优化，可作为测试设备中的原型或光束聚焦或准直的标准组件。asphericon 提供由熔融石英制成的非球面，具有三种不同的质量级别，具有优秀的粗糙度值、7 种不同的涂层以及安装的光学器件。
产品特点RMSi ≤ 0.02 µm的出色表面形状偏差、 具有超低粗糙度（Rq≤0.5 nm）的高端成品光学器件，优化散射 、 可提供7种标准镀膜（可根据要求定制镀膜）、 激光损伤阈值：12 J/cm²，100 Hz，6 ns，532 nm、 现货供应、 符合RoHS标准
产品型号AFL12-10-P
应用领域生命科学激光加工工业与机械工程成像与显示汽车与航天工业安全保障解决方案
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
设计入射波长 直径
355nm 12.5mm
熔融石英非球面镜 - 产品特性：
表面形状偏差（RMSi） | [ µm ] | ≤0.02 |
EFL容差 | [ % ] | ≤0.1 |
表面缺陷 | [ 伤痕-亮点 ] | 20-20 |
直径容差 | [ mm ] | +0/-0.05 |
中心厚度容差 | [ mm ] | ±0.05 |
通光孔径 | [ % ] | ≥90 |
4种标准的AR膜 | 3种标准的UV镀膜 | |
A: RMAX<1.0%, RAVG≤0.4%, 400-600 nm, AOI=0° | K: R < 0.25%, 355 nm, AOI=0° | |
B: RMAX<1.0%, RAVG≤0.4%, 600-1050 nm, AOI=0° | L: R < 0.25%, 532 nm, AOI=0° | |
C: RMAX<1.0%, RAVG≤0.4%, 1000-1600 nm, AOI=0° | M: R < 0.25%, 1064 nm, AOI=0° | |
X: RMAX<1.0%, RAVG≤0.4%, 240-380 nm, AOI=0 | ||
说明：
1、RMSi对应于ISO 10110-5（表面形状容差）。
2、对于AFL50-60、AFL50-80透镜，请考虑中心 厚度容差±0.1。
3、可根据要求提供定制镀膜。
4 、保护玻璃厚度为250 µm时的计算结果。

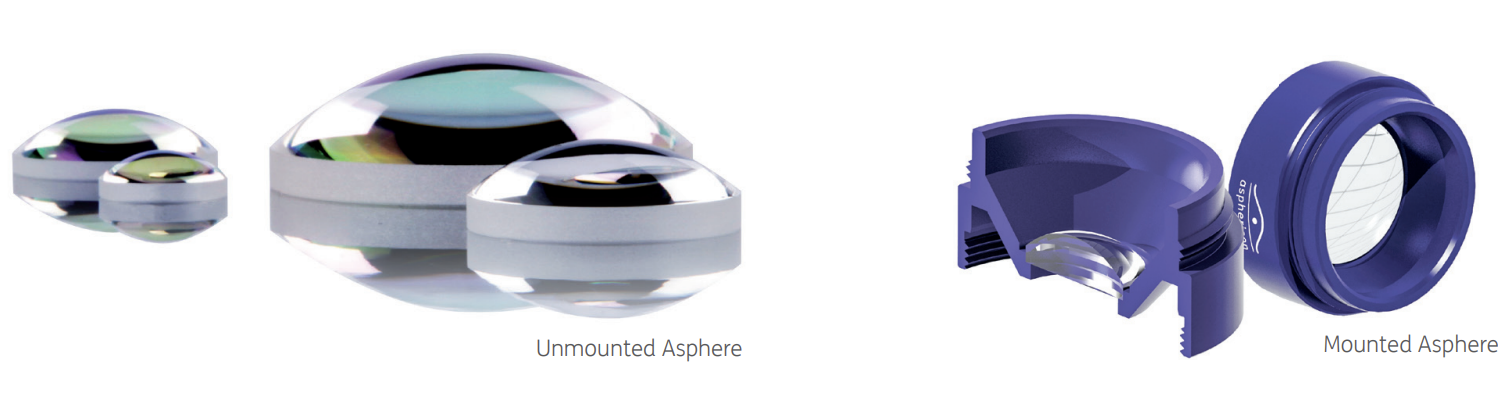

封装对比图
库存标准产品
一、精密透镜系列
表面形状偏差（RMSi）≤0.5 um
波前RMS ≤235 nm
产品代码 | Ø | EFL | NA | f/d | WD |
- | [ mm ] | [ mm ] | [ mm ] | ||
AFL12-10-P | 12.5 | 10 | 0.58 | 0.833 | 5.7 |
AFL12-15-P | 12.5 | 15 | 0.39 | 1.2 | 12.3 |
AFL12-20-P | 12.5 | 20 | 0.29 | 1.6 | 17.3 |
AFL25-17-P | 25 | 17 | 0.64 | 0.7 | 10.0 |
AFL25-20-P | 25 | 20 | 0.56 | 0.8 | 12.6 |
AFL25-25-P | 25 | 25 | 0.48 | 1.0 | 17.0 |
AFL25-30-P | 25 | 30 | 0.39 | 1.2 | 23.3 |
AFL25-40-P | 25 | 40 | 0.29 | 1.6 | 34.6 |
AFL25-50-P | 25 | 50 | 0.23 | 2.0 | 45.1 |
AFL25-75-P | 25 | 75 | 0.15 | 3.0 | 70.9 |
AFL25-100-P | 25 | 100 | 0.11 | 4.0 | 96.3 |
AFL50-40-P | 50 | 40 | 0.56 | 0.8 | 25.2 |
AFL50-50-P | 50 | 50 | 0.48 | 1.0 | 37.0 |
AFL50-60-P | 50 | 60 | 0.39 | 1.2 | 48.3 |
AFL50-80-P | 50 | 80 | 0.29 | 1.6 | 70.6 |
AFL50-100-P | 50 | 100 | 0.23 | 2.0 | 91.5 |
二、超精密度透镜系列
表面形状偏差（RMSi）≤0.3 um
波前RMS ≤140 nm
产品代码 | Ø | EFL | NA | f/d | WD | 设计波长 |
- | [ mm ] | [ mm ] | [ mm ] | [ nm ] | ||
AFL12-10-U | 12.5 | 10 | 0.58 | 0.833 | 5.7 | 355 |
AFL12-15-U | 12.5 | 15 | 0.39 | 1.2 | 12.3 | 285 |
AFL12-20-U | 12.5 | 20 | 0.29 | 1.6 | 17.3 | 285 |
AFL25-17-U | 25 | 17 | 0.64 | 0.7 | 10.0 | 355 |
AFL25-20-U | 25 | 20 | 0.56 | 0.8 | 12.6 | 355 |
AFL25-25-U | 25 | 25 | 0.48 | 1.0 | 17.0 | 285 |
AFL25-30-U | 25 | 30 | 0.39 | 1.2 | 23.3 | 285 |
AFL25-40-U | 25 | 40 | 0.29 | 1.6 | 34.6 | 285 |
AFL25-50-U | 25 | 50 | 0.23 | 2.0 | 45.1 | 355 |
AFL25-75-U | 25 | 75 | 0.15 | 3.0 | 70.9 | 355 |
AFL25-100-U | 25 | 100 | 0.11 | 4.0 | 96.3 | 355 |
AFL50-40-U | 50 | 40 | 0.56 | 0.8 | 25.2 | 355 |
AFL50-50-U | 50 | 50 | 0.48 | 1.0 | 37.0 | 355 |
AFL50-60-U | 50 | 60 | 0.39 | 1.2 | 48.3 | 285 |
AFL50-80-U | 50 | 80 | 0.29 | 1.6 | 70.6 | 285 |
AFL50-100-U | 50 | 100 | 0.23 | 2.0 | 91.5 | 355 |
三、光束调谐透镜系列
表面形状偏差（RMSi）≤0.02um
波前RMS ≤10 nm
表面粗糙度（Rq）≤0.5 nm
产品代码 | Ø | EFL | NA | f/d | WD | 设计波长 |
- | [ mm ] | [ mm ] | [ mm ] | [ nm ] | ||
AFL25-50-D | 25 | 50 | 0.23 | 2.0 | 45.1 | 355 |
AFL25-75-D | 25 | 75 | 0.15 | 3.0 | 70.9 | 355 |
AFL25-100-D | 25 | 100 | 0.11 | 4.0 | 96.3 | 355 |
生产能力：
StockOptics - 库存标准产品 | 定制非球面镜 | |||||
规格 | 紫外级熔融石英 | 规格 | 标准 - 质量 | 精度 - 质量 | 高端精加工 | 金刚石 - 车削 |
直径 | 12.5 - 50mm | 直径 | 8 - 300mm | 4 - 250mm | 6 - 300mm | 1 - 420mm |
直径容差 | +0/-0.05mm | 直径容差 | ± 0.10 mm | |||
NA | 0.11 - 0.64 | 中心厚度 | 2 - 60mm | 2 - 60mm | <60mm | 0.5mm 起 |
f/d | 0.7 - 4.0 | 中心厚度容差 | ± 0.10 mm | ± 0.05 mm | ± 0.05 mm | |
波长 | 285nm, 355nm | RMSi | 0.75 - 0.3µm | 0.09µm | < 0.015µm | 0.02 µm |
RMSi | ≤ 0.02µm | 表面缺陷 | 60 - 40 | 40 - 20 | 对于Ø 2″，10–5；对于Ø >2″，20–10 | |
EFL容差 | ≤ 0.1% | 表面粗糙度 | 3nm | 15nm | 0.5nm | 1nm |
表面缺陷 | 20 - 20 | 全表面干涉测量 | 可选 | 可选 | 保证 | 保证 |
中心厚度容差 | ± 0.05mm | 镀膜 | 客户特定 | |||
通光孔径 | ≥ 90% | |||||
镀膜 | 7种标准镀膜 | |||||
