    ZNSE硒化锌中远红外非球面透镜

    利用红外玻璃精密模压的非球面透镜可用于近红外、中红外和远红外(SWIR、MWIR、LWIR)波段,适用于准直、耦合以及量子激光器 (QCL) 的耦合。近红外/中红外/远红准直透镜,较高的数值孔径。 近红外、中红外、远红外激光器中尽可多的收集光能,包括量子激光器 (QCL) 。 非球面透镜可用单透镜取代复杂的多透镜系统,并可提供高品质红外光束,用于传感和分析测量。红外准直透镜也可直接压铸进金属外壳中,从而无需胶水来装配透镜。压铸进金属外壳除了可简化装配流程,同时保证了透镜和其他组件的密封性。

    产品特点 高数值孔径,最佳收集效率 ,紧凑的单透镜设计 , 衍射限制设计 , RoHS 认证

    产品型号MP-ZNSE-10-10-AR

    应用领域 深红外光谱分析远红外激光传输 X射线检测 红外光学外延基片

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    主要参数
  • 核心参数
  • 规格尺寸 焦距F.L.

    10mm Ø 10mm @ 7μm nominal

  • 尺寸图
  • 详细参数


    透射波长范围:

    0.6 to 21.0 μm

    0.85 to > 20 micron (1)(3)

    折射率:

    2.4028 at 10.6 μm

    2.653 @ 10 microns (1)

    反射损耗 :

    29.1% at 10.6 μm (2 surfaces)

    32% @ 10 microns

    吸收系数 :

    0.0005 cm-1 at 10.6 μm

    n/a

    Reststrahlen   Peak :

    45.7 μm

    n/a

    dn/dT :

    +61 x 10-6/°C at 10.6 μm at 298K

    5.0 x 10-5 K-1

    dn/dμ = 0 :

    5.5 μm

    n/a

    密度:

    5.27 g/cc

    6.2 g cm-3 (2)

    熔点:

    1525°C (see notes below)

    1092 °C

    热导率:

    18 W m-1 K-1 at 298K

    6.2   W m-1 K-1 at 293 K

    热膨胀:

    7.1 x 10-6 /°C at 273K

    5.9x10-6 K-1 at 293 K

    硬度:

    Knoop 120 with 50g indenter

    Knoop 45 (3)

    比热容:

    339 J Kg-1 K-1

    210 J kg-1 K-1 at 293 K

    介电常数 :

    n/a

    11 @ 1MHz

    Youngs Modulus (E) :

    67.2 GPa

    36.52 GPa

    剪切模量 (G) :

    n/a

    n/a

    体积弹性模量 (K) :

    40 GPa

    25 GPa

    弹性系数 :

    Not Available

    C11=53.51;   C12=36.81; C44=19.94

    表观弹性极限 :

    55.1 MPa (8000 psi)

    5.9 MPa (3)

    泊松比 :

    0.28

    0.41

    溶解度 :

    0.001g/100g water

    Insoluble in water

    分子量 :

    144.33

    240.02

    类别/结构 :

    FCC Cubic, F43m (#216),   Zinc Blende structure. (Polycrystalline)

    Cubic ZnS (110) cleavage

    1:警告:镉盐是应该考虑毒性的,所以操作时候务必小心。

    No = Ordinary Ray

    µm

    No

    µm

    No

    µm

    No

    0.54

    2.6754

    0.58

    2.6312

    0.62

    2.5994

    0.66

    2.5755

    0.7

    2.5568

    0.74

    2.5418

    0.78

    2.5295

    0.82

    2.5193

    0.86

    2.5107

    0.90

    2.5034

    0.94

    2.4971

    0.98

    2.4916

    1.0

    2.4892

    1.4

    2.4609

    1.8

    2.4496

    2.2

    2.4437

    2.6

    2.4401

    3.0

    2.4376

    3.4

    2.4356

    3.8

    2.4339

    4.2

    2.4324

    4.6

    2.4309

    5.0

    2.4295

    5.4

    2.4281

    5.8

    2.4266

    6.2

    2.4251

    6.6

    2.4235

    7.0

    2.4218

    7.4

    2.4201

    7.8

    2.4183

    8.2

    2.4163

    8.6

    2.4143

    9.0

    2.4122

    9.4

    2.4100

    9.8

    2.4077

    10.2

    2.4053

    10.6

    2.4028

    11.0

    2.4001

    11.4

    2.3974

    11.8

    2.3945

    12.2

    2.3915

    12.6

    2.3883

    13.0

    2.3850

    13.4

    2.3816

    13.8

    2.3781

    14.2

    2.3744

    14.6

    2.3705

    15.0

    2.3665



    特性曲线

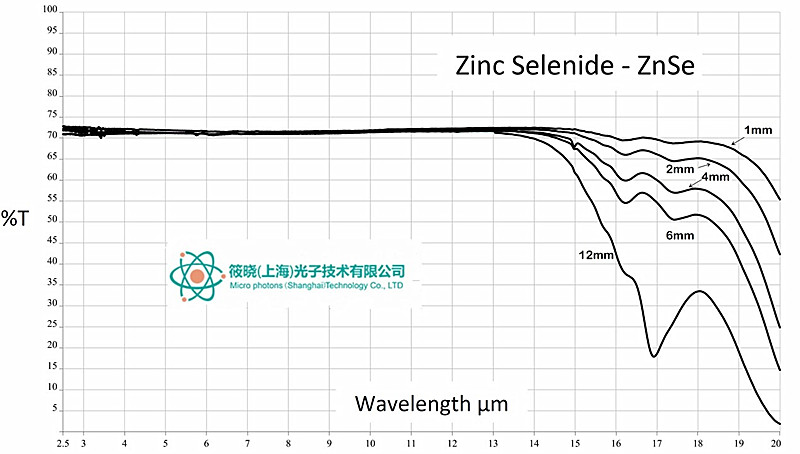

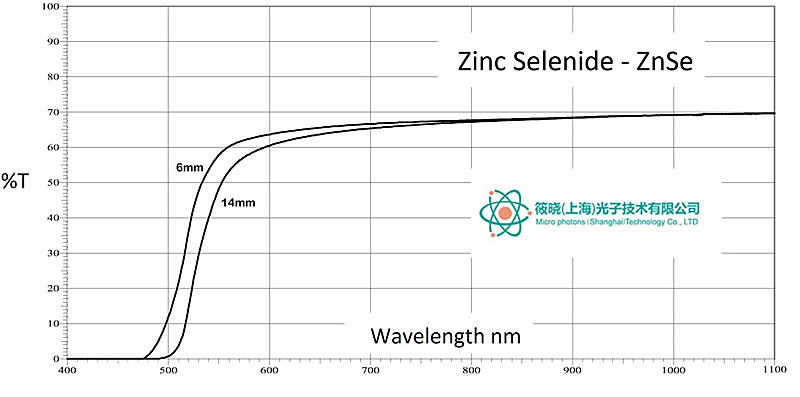

    透射曲线图

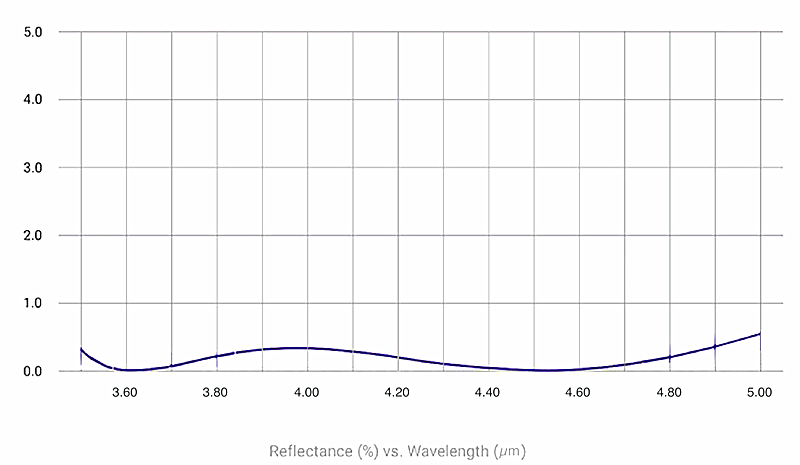

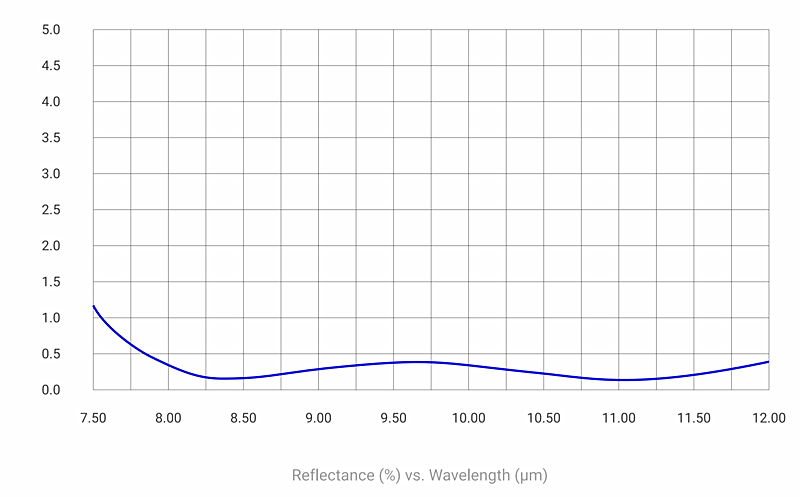

    镀膜透射率



    可选配置表
