高掺铒光纤适用于从1530到1610 nm波长区域（C和L波段）的光纤激光器和放大器。这些光纤覆盖了广泛的应用领域，从通讯放大器（掺铒光纤放大器）到高功率无源光网络/有线电视助推器，以及用于仪表、工业、医疗的超短脉冲放大器。这些高掺杂的的光纤具有标准的 Ø125 µm的包层直径。我们这款深截至波长的掺铒光纤在L波段有超过50%的转换效率，是普通光纤20米的一个转换效果。
产品特点针对于发射波长从1530到1610 nm，泵浦波长为980 nm和1480 nm、 几何特性使双折射效应很低，并且有出色的熔接特性、 对于泵浦激光单模光纤的典型熔接损耗小于0.1 dB、 对于SMF-28e+光纤的典型熔接损耗小于0.15 dB
产品型号ER30-4/125
应用领域C-和L-波段密集波分复用Metro有线电视和无源光网络受激自发辐射来源 连续和脉冲激光器和放大器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
截止波长 数值孔径
890±90nm 0.20
产品类别 | 掺杂光纤 |
光纤类型 | EDF40-F |
吸收峰值1532nm1(Max.[1530–1535 nm])范围 | 30±3dB/m |
吸收峰值1532nm1(Max.[1530–1534 nm])典型值 | 36 dB/m |
250m光纤长度上的吸收峰值波动 | ≤2.5 % |
背景损耗 (Min.[1100–1300 nm])Max. 值 | ≤ 10 dB/km |
背景损耗 (Min.[1100–1300 nm])典型值 | ≤ 6 dB/km |
弯曲敏感度 (100 m, 15 mm弯曲半径, λ< 1620 nm) | ≤ 0.1 dB |
截至波长 | 890±90nm |
模场直径1550 nm | 6.5 ± 0.5μm |
数值孔径 | 0.2 |
熔接衰减 (with G.652 at 1300 & 1700 nm) | ≤ 0.2 dB |
偏振模色散 (100 m) | ≤ 0.25 ps |
包层直径 | 125 ±1 μm |
涂覆层直径 | 250 ±7 μm |
芯/包层同心度 | ≤0.7 μm |
包/涂覆层同心度 | ≤ 12.5 μm |
光纤强度 | 1.5 % (150 KPSI) |
商业段长（±5 m） | 250, 500, 1000 m |
存储温度 | - 40°C to +75°C |
工作温度 | - 5°C to +75°C |
存储湿度(非凝露) | 5 % to 95% |
工作湿度(非凝露) | 5 % to 95 % |
对掺铒光纤ER30-4/125(长约5米)进行了群延迟、色散和差分群延迟检测；结果如下：

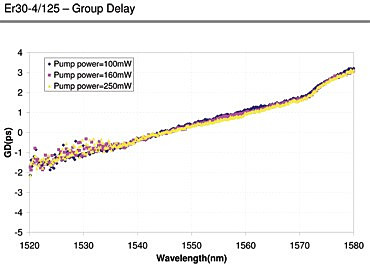

群延迟
以下是ER30-4/125掺铒光纤在三种不同的泵浦功率下群延迟(GD)关于波长的函数曲线。群延迟的概念是信号(例如，调制波前的特殊点)中的信息传输光学路径长度所需要的时间。

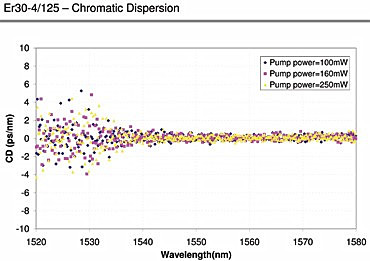

色散
以下是ER30-4/125掺鉺光纤在三种不同的泵浦功率下色散(CD)关于波长的函数曲线。色散是群延迟与波长关系图的局部坡度。

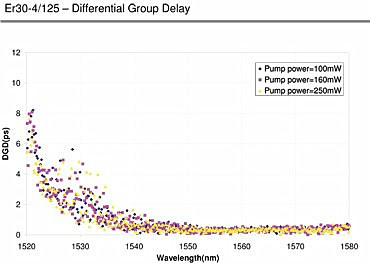

差分群延迟
以下是掺铒光纤ER30-4/125在三种不同的泵浦功率下差分群延迟(DGD)关于波长的函数曲线。差分群延迟被定义为所有偏振态的Max. 群延迟变化
