EOT 的 >10 GHz 光电探测器包含 PIN 光电二极管，利用光伏效应将光功率转换为电流。当端接到示波器的 50 Ω 电阻时，可以测量激光的脉冲宽度。当端接到频谱分析仪的 50 Ω 电阻时，可以测量激光器的频率响应。 EOT 的 >10 GHz 光电探测器自带由长寿命锂电池组成的内部偏置电源。将同轴电缆插入光电检测器的 SMA 输出连接器并在示波器或频谱分析仪上端接 50 Ω 即可运行。
产品特点占地面积小，内部电压偏置，直流至 22 GHz

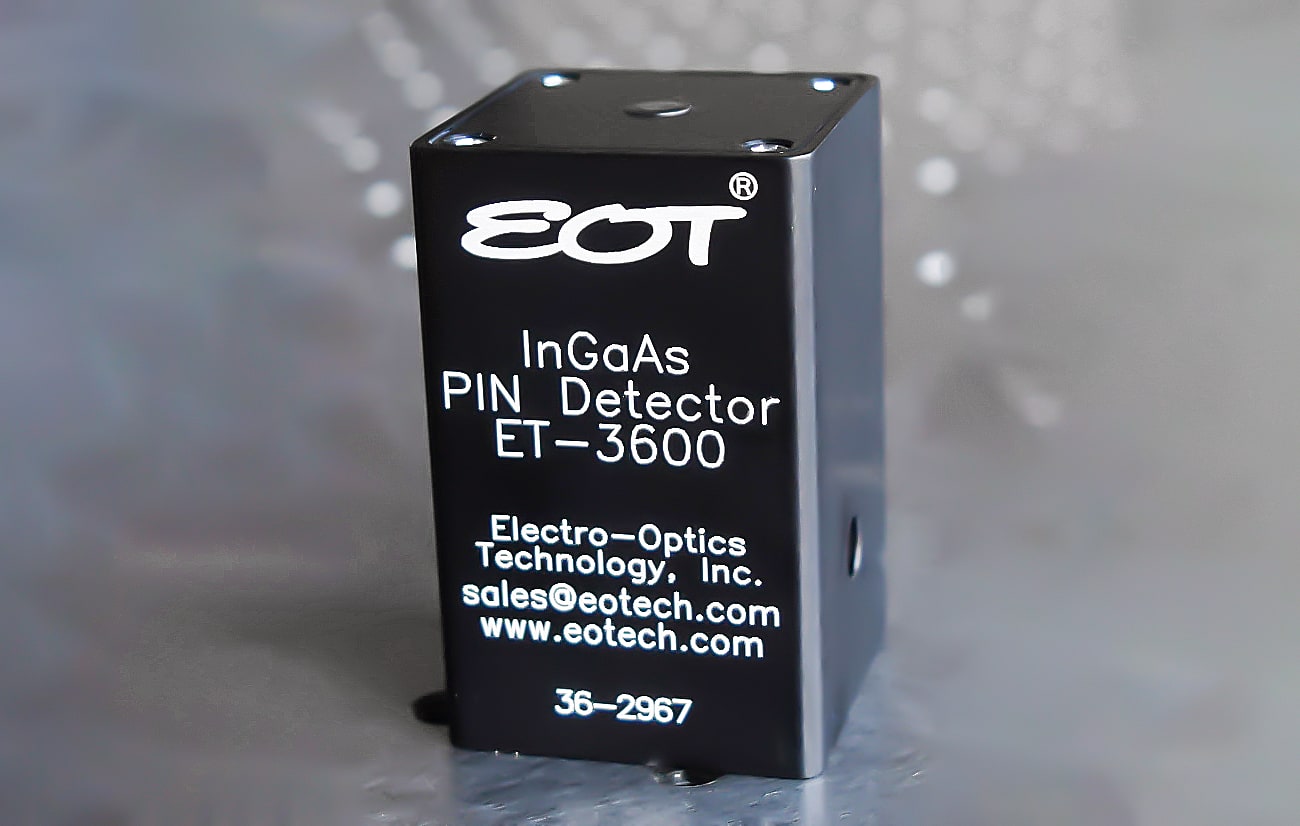

产品型号ET-3600
应用领域监控调Q激光器的输出监控锁模激光器的输出监测外部调制连续激光器的输出高频外差应用时域和频率响应测量
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
带宽 响应度
>22 GHz 0.7Ａ／Ｗ＠1300ｎｍ
选项
可以订购可选的壁挂式电源
提供光纤耦合或自由空间选项
探测器材质
零件号 | 120-10140-0001 | 120-10142-0001 |
探测器材质 | 铟镓砷 | 铟镓砷 |
上升时间/下降时间 | 16 ps/16 ps | 16 ps/16 ps |
响应度一 | >0.70 A/W 在 1300 nm | >0.70 A/W 在 1300 nm |
电源 | 3 VDC | 3 VDC |
带宽 | >22 GHz | >22 GHz |
有效面积直径 | 20um | 20um |
暗电流 | <1 nA | <1 nA |
接受角（1/2角） | 15 ° | 不适用 |
噪声等效功率b | 26 pW/ √Hz在 1300 nm | 26 pW/ √Hz在 1300 nm |
Max. 线性连续波功率 | 10 mW | 10 mW |
安装（螺纹孔） | 8-32 或 M4 | 8-32 或 M4 |
输出连接器 | SMA | SMA |
光纤连接c | 不适用 | FC/UPC、SMF28e |
产品规格可能会发生变化。所有产品均符合 RoHS 标准。
a 光电探测器有一个内部 50 Ω 终端。响应数据仅适用于二极管。检测器输出应根据所示图表的响应度的 1/2 确定。
b 噪声等效功率 (NEP) 由开路输出确定。
c 多模光纤可用。可能会限制带宽。
注意：除非另有说明，否则所有规格均适用于 50 Ω 端接。
SPECIFICATIONS | ||||||||
Part No. (Model)型号 | 120-10058-0001 (ET-3500) | 120-10068-0001 (ET-3500F) | 120-10071-0001 (ET-4000) | 120-10081-0001 (ET-4000F) | 120-10105-0001 (ET-5000) | 120-10104-0001 (ET-5000F) | 120-10140-0001 (ET-3600) | 120-10142-0001 (ET-3600F) |
Detector Material 材料 | InGaAs | InGaAs | GaAs | GaAs | InGaAs | InGaAs | InGaAs | InGaAs |
Rise Time/Fall Time | <25 ps/<25 ps | <25 ps/<25 ps | <30 ps/<30 ps | <30 ps/<30 ps | 28 ps/28 ps | 28 ps/28 ps | 16 ps/16 ps | 16 ps/16 ps |

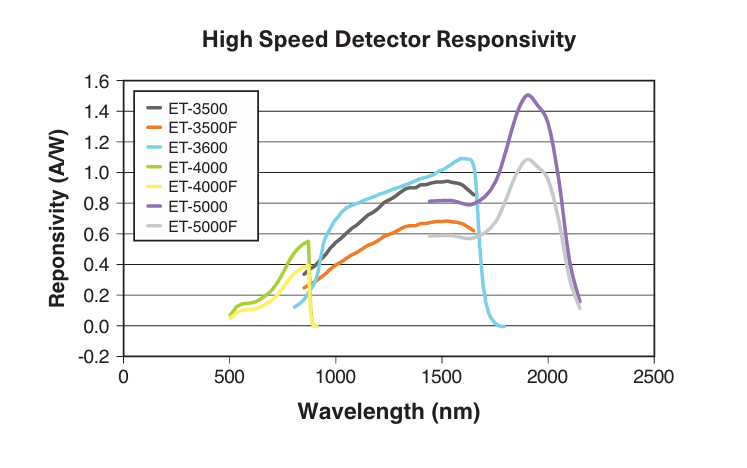

Responsivitya 响应度 | >0.90 A/W at 1300 nm | >0.65 A/W at 1300nm | 0.53 A/W at 830 nm | 0.38 A/W at 830 nm | 1.3 A/W at 2000 nm | 0.95 A/W at 2000 nm | >0.70 A/W at 1300 nm | >0.70 A/W at 1300 nm |
Power Supply 电源 | 6 VDC | 6 VDC | 3 VDC | 3 VDC | 3 VDC | 3 VDC | 3 VDC | 3 VDC |
Bandwidth 波段 | >15 GHz | >15 GHz | >12.5 GHz | >12.5 GHz | >10 GHz | >10 GHz | >22 GHz | >22 GHz |
Active Area Diameter 有效面积直径 | 32µm | 32 µm | 60 µm | 60 µm | 40 µm | 40 µm | 20 µm | 20 µm |
Dark Current 暗电流 | <3 nA | <3 nA | <0.5 nA | <0.5 nA | <1 µA | <1 µA | <1 nA | <1 nA |
Acceptance Angle (1/2 angle) 接受角 | 15° | N/A | 15° | N/A | 20° | N/A | 15° | N/A |
Noise Equivalent Powerb 噪声等效功率 | 20 pW/√Hz at 1300 nm | 28 pW/√Hz at 1300 nm | 35 pW/√Hz at 830 nm | 45 pW/√Hz at 830 nm | 15 pW/√Hz at 2000 nm | 20 pW/√Hz at 2000 nm | 26 pW/√Hz at 1300 nm | 26 pW/√Hz at 1300 nm |
Maximum Linear Rating CW Max. 线性额定值 | 10 mW | 10 mW | 10 mW | 10 mW | 3 mA | 3 mA | 10 mW | 10 mW |
Mounting (Tapped Holes) 安装（螺纹孔） | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 | 8-32 or M4 |
Output Connector 输出连接器 | SMA | SMA | SMA | SMA | SMA | SMA | SMA | SMA |
Fiber Optic Connectionc 光纤连接 | N/A | FC/UPC, SMF28e | N/A | FC/UPC, SMF28e | N/A | FC/UPC | N/A | FC/UPC, SMF28e |
产品规格可能会更改。所有产品均符合RoHS标准。
光电探测器具有内部50Ω终端。响应度数据仅适用于二极管。探测器输出应根据图中所示响应度的1/2确定。
噪声等效功率（NEP）通过开路输出确定。
c多模光纤可用。可能会限制带宽。
注：除非另有说明，否则所有规范均适用于50Ω终端。
