C3A系列光电检测模块将光电二极管，放大电路和电源调理电路集成在一个小型化的模块内。不仅适用于各种实验室光学系统的搭建，也适用于在用户产品中进行集成。模块安装方便，并可实现光路的密封。模块可使用宽范围正负电源进行工作，模块内部含有线性整流电路以降低输入噪声并提高信噪比。
产品特点尺寸小巧，4个φ6mm通孔实现同轴安装，可实现光密和气密，多种传感器选择，可切换的20dB增益，宽电源输入: ±5至±20V
产品型号C3A-S1010
应用领域Q调制激光器监控锁模激光器输出监控微弱可见光探测器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服

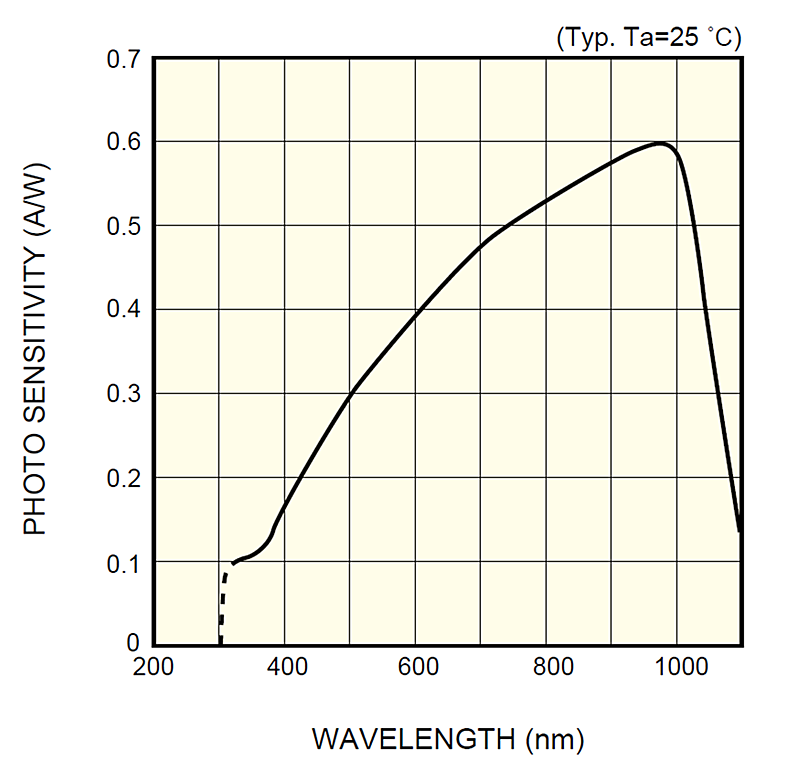

光谱响应 感光规格 响应度
320-1100nm 1.2mm 0.45A/W @660nm 0.55A/W @830nm
项目 | 数值 |
光电探测器 | Si探测器 |
光敏面大小 | φ1.2mm (1.1 mm2) |
光学窗口 | Plane borosilicate glass |
响应波长范围 | 320 – 1100nm |
峰值波长 | 960nm |
灵敏度 | 0.45A/W @660nm 0.55A/W @830nm |
方向性 | ±60º |
NEP | 6*10-15 W/Hz1/2 |
工作带宽 | 0 ~ 25MHz |
跨阻增益 | 50k V/A @ 0dB Gain 500k V/A @20dB Gain |
输出电压范围 | 0~+3V (into Hi-Z) 0~+1.5V (into 50Ω) |
输出阻抗 | 50Ω |
输入工作电压 | V+: +5 ~ +20V V- : -5 ~ -20V |
工作温度 | 10~50 ºC |
Max. 压力差 | ±50kPa |

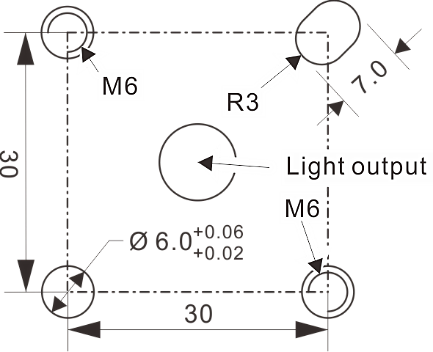

建议安装孔径:
使用两个导向轨精确定位传感器。请使用四个 M6 螺钉固定住位置。
(All dimensions in mm)
安装举例

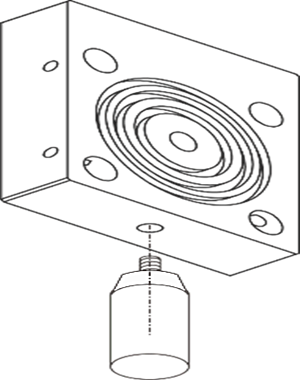

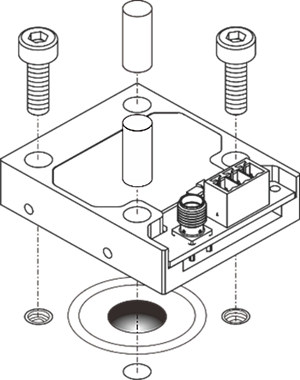

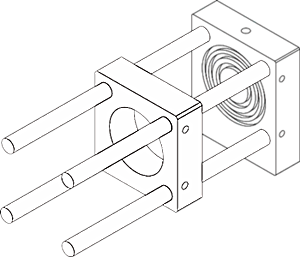

通过导杆接入30mm笼式光学系统，用侧面的顶丝紧固平面安装时，建议采用两个 φ6mm销和两个M6螺钉，需要气密性时采用O型圈 顶部的M4螺纹用于固定常规光学支杆

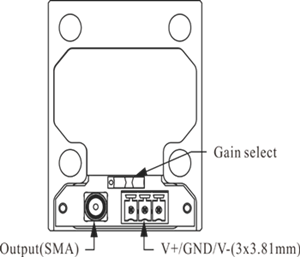

输入输出连接如下图所示：
、
