硅雪崩光电二极管，光谱响应范围从可见光到近红外，峰值响应波长905nm。大光敏面，高速响应，高增益，低噪声。
产品特点正照平面型芯片结构、 高速响应、 高增益、 低结电容、 低噪声
产品型号APD-SI-905-0.8-TO46
应用领域激光测距激光雷达激光警告
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
光谱响应 感光规格
400-1100nm 0.8mm
光电性能（@Ta=22±3℃）
器件型号 | 光谱响应范围 (nm) | 峰值响应波长 (nm) | 响应度 λ =905nm φ e =1μW M=100 (A/W) | 暗电流 M=100 (nA) | 响应时间 λ =905nm RL =50Ω （ns） | 工作电压 温度系数 Ta =-40℃～85℃ （V/℃） | 总电容 M=100 f=1MHz （pF） | 击穿电压 IR =10μA （V） | ||
典型 | Max. | Min. | Max. | |||||||
APD-SI-905-0.23-TO46 | 400～1100 | 905 | 55 | 0.2 | 1 | 0.6 | 0.9 | 1.0 | 130 | 220 |
APD-SI-905-0.5-TO46 | 0.4 | 1 | 1.2 | |||||||
APD-SI-905-0.8-TO46 | 0.8 | 2 | 2.0 | |||||||
APD-SI-905-0.23-LCC3 | 0.2 | 1 | 1.0 | |||||||
APD-SI-905-0.5-LCC3 | 0.4 | 1 | 1.2 | |||||||
结构/Max. jue对额定值
器件型号 | 封装形式 | 光敏面直径 (mm) | 工作电压 (V) | 工作温度 (℃) | 储存温度 (℃) | 焊接温度 (℃) | 正向电流 (mA) | 耗散功率 (mW) |
APD-SI-905-0.23-TO46 | TO-46 | 0.23 | 0.9×V BR | -40～85 | -45～100 | 260 | 0.25 | 100 |
APD-SI-905-0.5-TO46 | TO-46 | 0.50 | ||||||
APD-SI-905-0.8-TO46 | TO-46 | 0.80 | ||||||
APD-SI-905-0.23-LCC3 | LCC3 | 0.23 | ||||||
APD-SI-905-0.5-LCC3 | LCC3 | 0.50 |
产品型号
名称 | 型号 | 描述 |
硅雪崩光电二极管
| APD-SI-905-0.23-TO46 | 光谱响应范围：400-1100nm 峰值响应波长：905nm 光敏面直径：0.23mm 封装：TO46 |
硅雪崩光电二极管
| APD-SI-905-0.5-TO46 | 光谱响应范围：400-1100nm 峰值响应波长：905nm 光敏面直径：0.50mm 封装：TO46 |
硅雪崩光电二极管
| APD-SI-905-0.8-TO46 | 光谱响应范围：400-1100nm 峰值响应波长：905nm 光敏面直径：0.80mm 封装：TO46 |
硅雪崩光电二极管
| APD-SI-905-0.23-LCC3 | 光谱响应范围：400-1100nm 峰值响应波长：905nm 光敏面直径：0.23mm 封装：LCC3 |
硅雪崩光电二极管
| APD-SI-905-0.5-LCC3 | 光谱响应范围：400-1100nm 峰值响应波长：905nm 光敏面直径：0.50mm 封装：LCC3 |
型号规则
【APD-SI-响应波长-光敏面直径-封装形式】

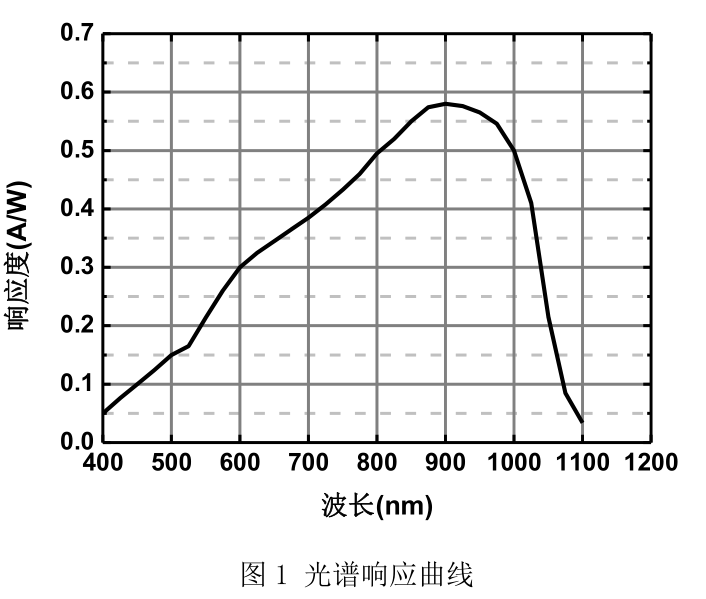

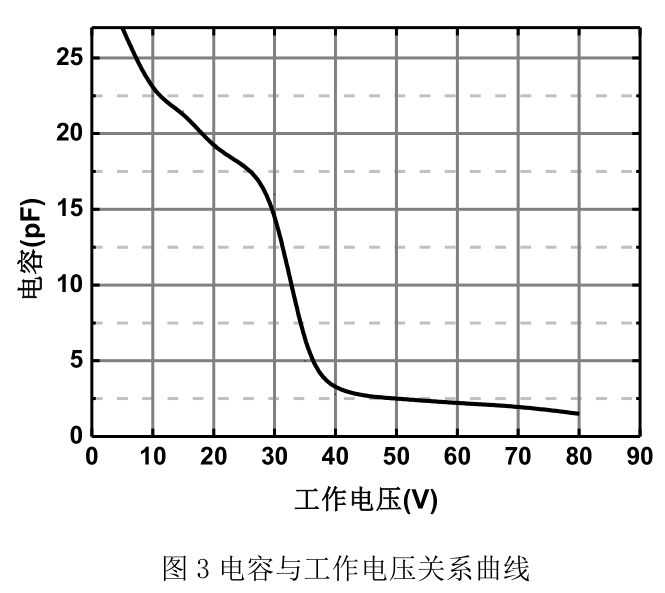

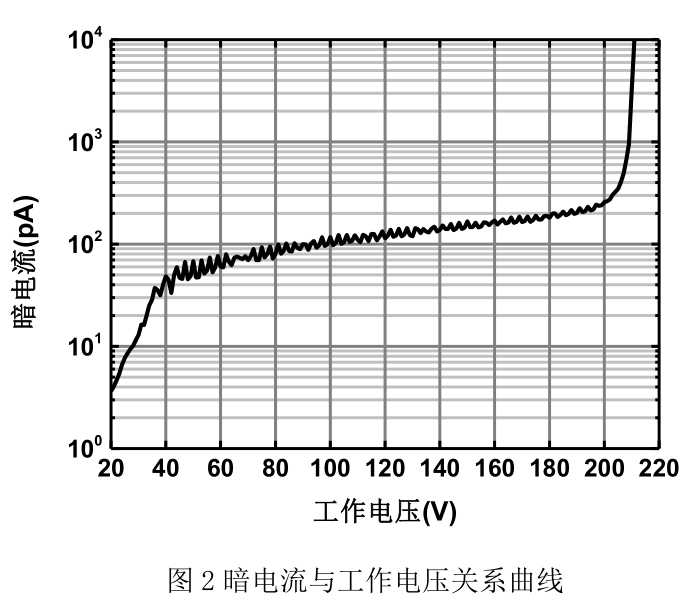

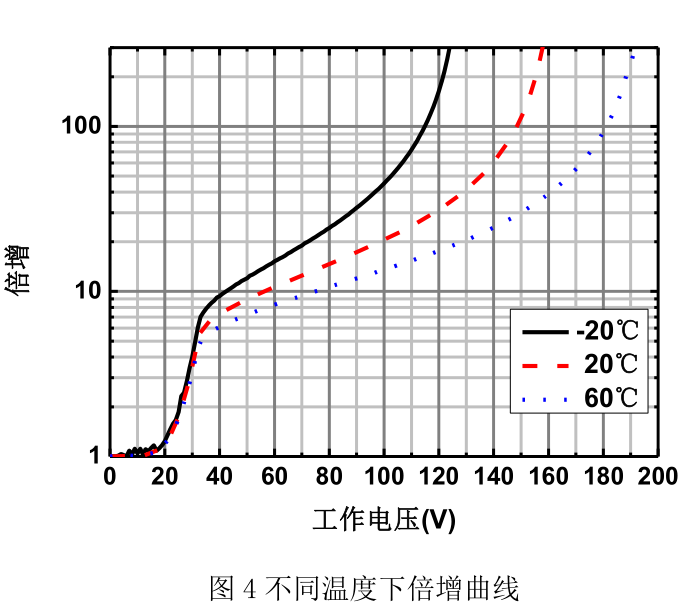

典型特性曲线

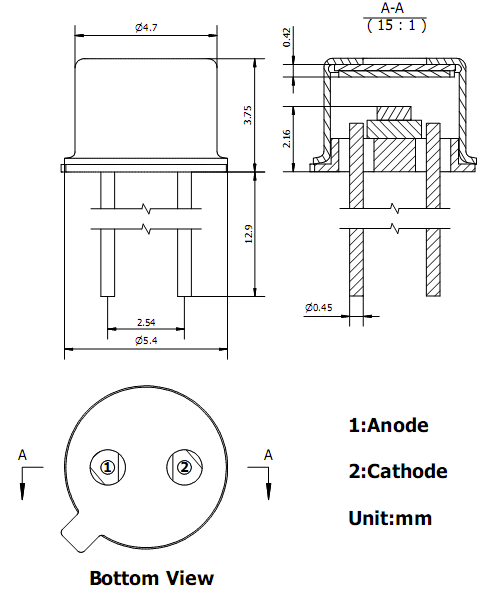

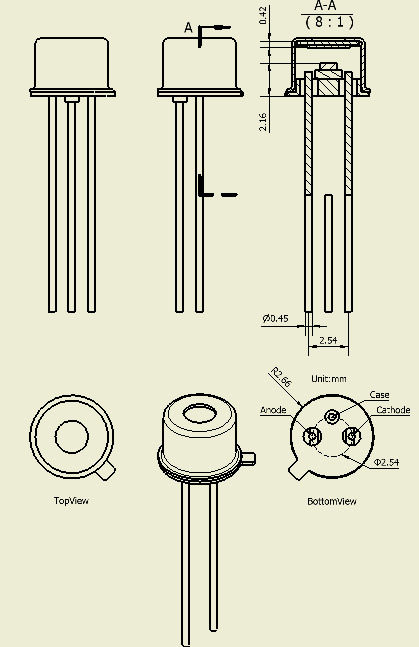

APD-SI-2-2/5/8-TO46（三脚和两脚封装）

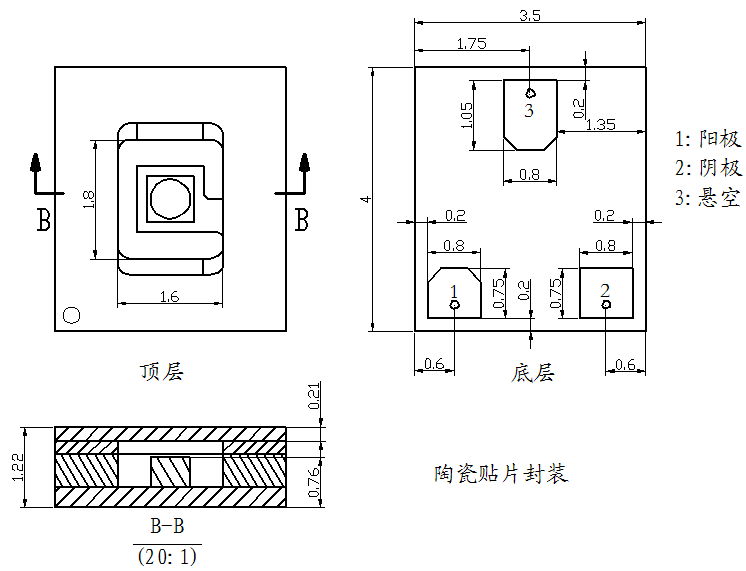

APD-SI-2-2/5-LCC3

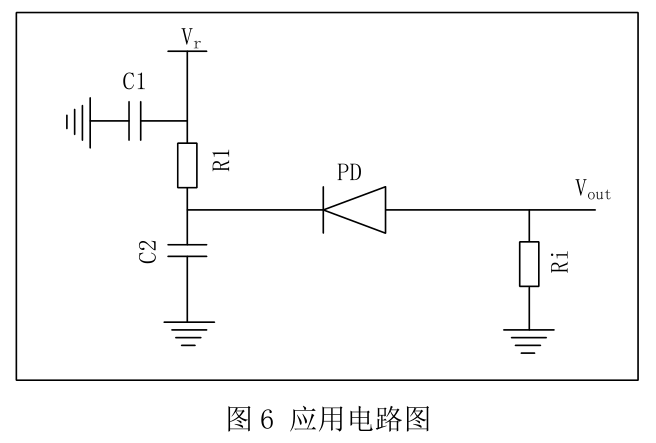

注：C 1 －滤波电容，滤除偏置工作电压 V R 的噪声。
C 2 －旁路电容，为交流信号提供对地回路。
R 1 －限流电阻，防止偏置工作电压 V R 过高时，损坏探测器。
R i －取样电阻，将光电流转化为电压信号。
定购信息：
无
