产品特点有效面积大，上升时间快，响应度高
产品型号GE-10X10-0.95
应用领域功率测试光纤传感测试测量
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围 响应度 感光规格:
800-1800nm 0.95 A/W 10 mm x 10 mm

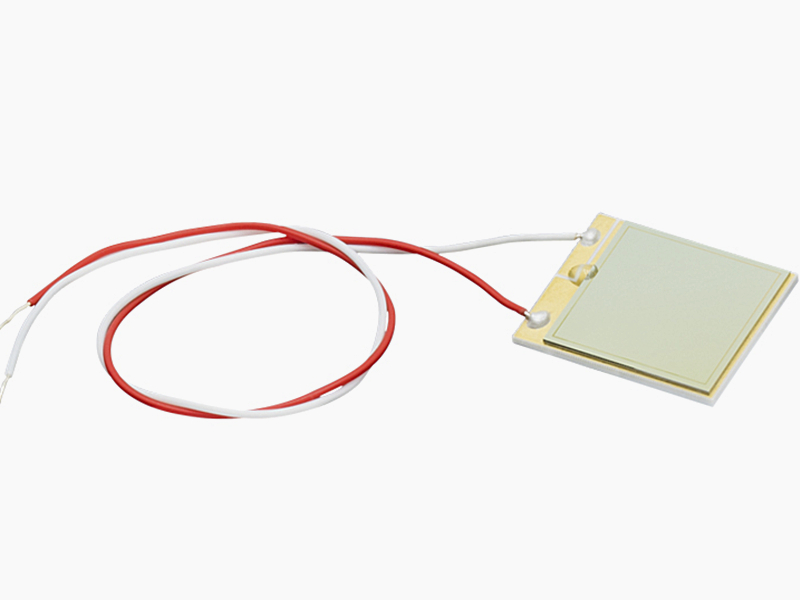

筱晓光子的锗光电二极管通过把光功率转换成电流，是您测量脉冲和连续光纤光源的理想选择。探测器是带有阳极和阴极的陶瓷。光电二极管阳极产生电流，电流是入射光功率和

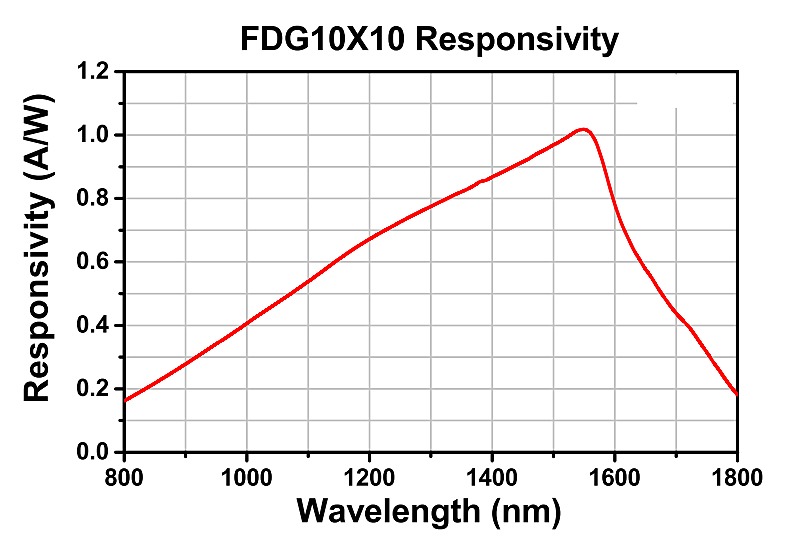

波长的函数。响应度R（λ）可以从下一页的图中读取，以估计光电流的量。通过将负载电阻器（RL）从光电二极管阳极连接到电路接地，可以将电流转换为电压。其中P是功率，输出电压用下式表示
带宽fBW和上升时间响应tR由二极管电容CJ，以及负载电阻RL决定，

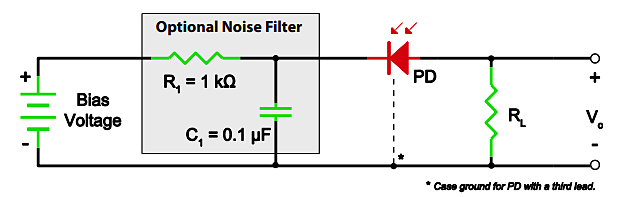

如下所示。通过在光电二极管阴极和电路接地之间施加偏置电压，可以降低二极管电容。
型号参数
技术参数 | 符号 | 指标 |
响应波长范围 | λ | 800 - 1800 nm |
峰值波长 | λP | 1550 nm (Typ.) |
响应度a | R（λ） | 0.95 A/W (Typ.) |
有效面积 | 10 mm x 10 mm | |
上升/下降时间(RL=50 Ω, 1 V) | tr/tf | 10 μs (Typ.) |
NEP (1550 nm)b | 4.0 x 10-12 W/√Hz (Typ.) | |
暗电流(0.3 V) | Id | 50 µA (Max) |
电容(1 V) 电容(0V) | Cj | 80 nF (Typ.) 135 nF (Typ.) |
并联电阻 | Rshunt | 2 kΩ (Min) |
包装材料 | 陶瓷 | |
传感器材料 | Ge |
备注：
所有测量均在25℃的环境温度下进行。
a、 峰值波长规定的响应度
b、 NEP在指Ding光伏模式下
锗光电二极管上的引线通过导电树脂连接到探测器上，因为焊接会损坏探测器。因此接合部位容易损坏，在夹持此产品时请务必小心，以免损坏引线。
最大值参数 | |
最大偏置（反向）电压 | 1 V |
反向电流 | 10 mA |
工作温度 | -40 to 85 ℃ |
存储温度 | -40 to 125 ℃ |
