超发光二极管（SLD）芯片大功率系列是一种高性能、低偏振、宽光谱的SLD模块。它符合GR-468-CORE标准，并通过ROHS认证。 Superluminescence Diode Module 1550nm

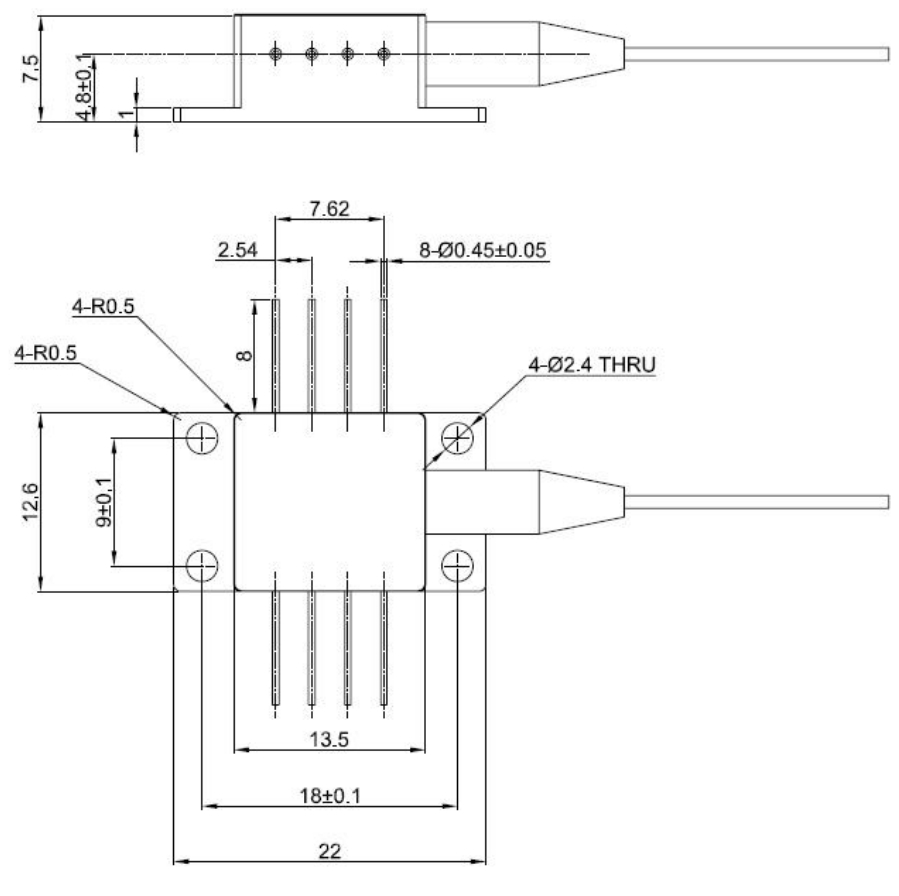

产品特点使用高输出功率芯片、 8英寸BTF封装、 3dB带宽＞40nm、 工作温度-45～+70℃、 SM光纤或PM光纤尾纤

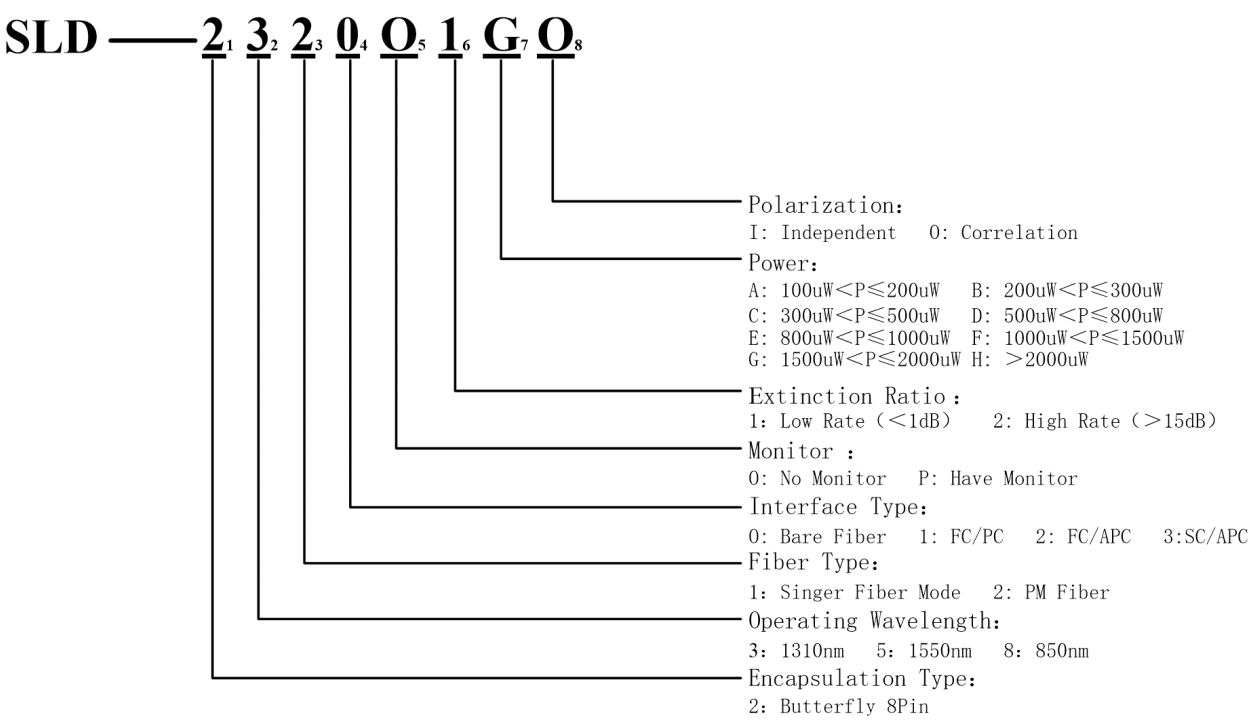

产品型号SLD-2510O1HO
应用领域宽带光源传感和测试
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 输出功率
1550nm 2mW
除非另有说明，否则所有测量均在25°C的芯片温度下进行。
jue对Max. 额定值 | ||||||
参数 | Symbol | Min | Typical | Max | Unit | Notes |
储存温度 | TS | -55 | - | +85 | ℃ | |
工作温度 | Tc | -45 | - | +70 | ℃ | |
反向电压 | VCC | - | - | 2.0 | V | |
正向电流 | Ic | - | - | 200 | mA | |
热电冷却器电压 | V | - | - | 3.2 | V | |
热电冷却器电流 | I | - | - | 1.2 | A | |
储存湿度 | - | 5 | - | 85 | %RH | |
铅焊料温度 | - | - | - | 260 | ℃ | |
铅焊接时间 | - | - | - | 10 | S | |
尾纤抗拉强度 | - | 1 | - | - | kgf | |
光纤弯曲半径 | - | 30 | - | - | mm | |
激光器(Transmitter)的光学、电气特性 | ||||||
参数 | Symbol | Min | Typical | Max | Units | Notes |
工作电流 | ITH | - | 100 | 150 | mA | CW |
光纤功率 | P | - | 2 | - | mW | CW, ITH=100mA |
3dB带宽 | Δλ | 40 | - | - | nm | CW |
中心波长 | λc | 1530 | 1550 | 1570 | nm | CW |
频谱调制 | - | - | 0.1 | 0.2 | dB | - |
消光比(Extinction) | ER | - | - | 1 | dB | CW |
TEC电流 | Ic | - | - | 1.2 | A | Tc=-45~+70℃ |
TEC电压 | Vc | - | - | 3 | V | Tc=-45~+70℃ |
热敏电阻电阻 | Rth | 9.5 | 10 | 10.5 | KΩ | Tc =25℃ |
热敏电阻B常数 | B | - | 3950 | - | K | - |
尾纤参数 | |
参数 | Symbol |
光纤长度 | 1.0±0.05 meters |
光纤类型 | SM fiber |

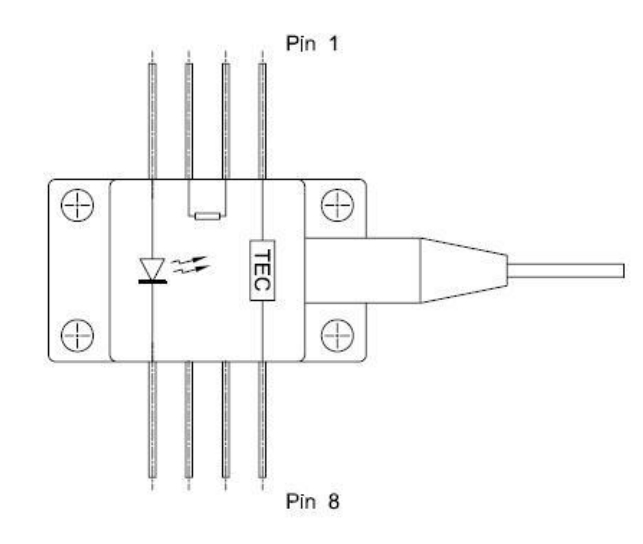

Pin Number | Connection | Pin Number | Connection |
1 | TEC Cooler (+) | 5 | SLD Cathode (-) |
2 | Thermistor1 | 6 | NC |
3 | Thermistor1 | 7 | NC |
4 | SLD Anode (+) | 8 | TEC Cooler (-) |
