C3A-2700LAE系列光电检测模块将光电二极管，放大电路和电源调理电路集成在一个小型化的模块内。不仅适用于各种实验室光学系统的搭建，也适用于在用户产品中进行集成。模块安装方便，并可实现光路的密封。模块可使用宽范围正负电源进行工作，模块内部含有线性整流电路以降低输入噪声并提高信噪比。 系列内可选不同的类型、尺寸和速度的光电二极管，诸如Si或InGaAs。 采用3mm直径光电二极管的模块典型输出特性为 ±3V, 0~25MHz (正负5V电源时)。
产品特点 尺寸小巧 ，4个φ6mm通孔实现同轴安装 ，可实现光密和气密 ， 多种传感器选择 ，可切换的20dB增益 ，宽电源输入: ±5至±20V
产品型号C3A-2700LAE
应用领域Q调制激光器监控锁模激光器输出监控微弱可见光探测器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
光谱响应范围 响应度
1000-2600nm 0.85A/W @1310nm 0.95A/W @1550nm
项目 | 数值 |
光电探测器 | InGaAs扩展型铟镓砷探测器 |
光敏面大小 | Φ2mm |
光学窗口 | Plane borosilicate glass |
响应波长范围 | 1000-2600nm |
峰值波长 | 2000nm |
相对响应强度 | 75% @1550nm,100@@2000nm |
方向性 | ±40º |
NEP | 6*10-15 W/Hz1/2 |
工作带宽 | 50MHZ |
跨阻增益 | 50k V/A @ 0dB Gain 500k V/A @20dB Gain |
输出电压范围 | 0~+3V (into Hi-Z) 0~+1.5V (into 50Ω) |
输出阻抗 | 50Ω |
输入工作电压 | V+: +5 ~ +20V V- : -5 ~ -20V |
工作温度 | 10~50 ℃ |
Max. 压力差 | ±50kPa |

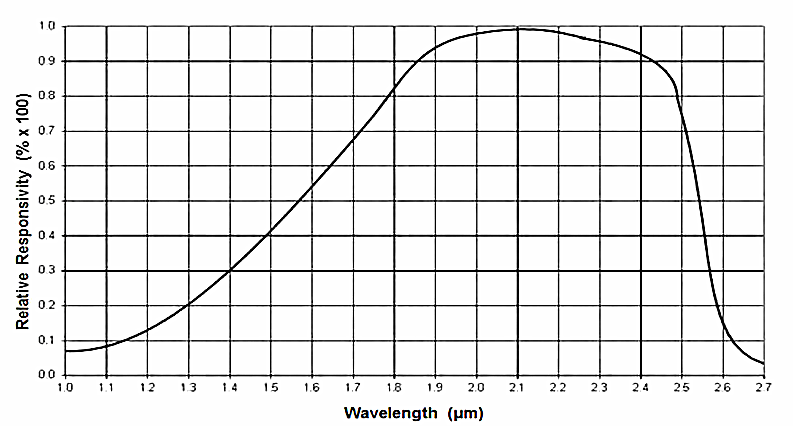

响应光谱

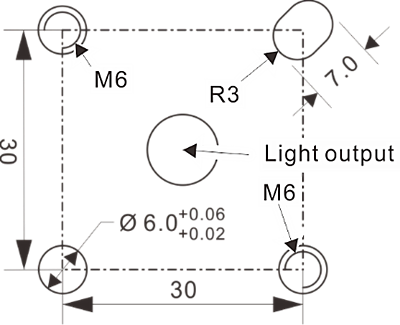

建议安装孔径
使用两个导向轨精确定位传感器。请使用四个 M6 螺钉固定住位置。
(All dimensions in mm)
