微芯片激光模块可按需提供波长为1064 nm的短单模脉冲。脉冲重复率由软件控制，可在单次触发和500 kHz之间设置。标称脉冲持续时间为150 ps。 MCL-1064-150包含一个带有泵浦二极管的微芯片和一个软件控制的电子模块。该芯片包含一个Nd:YVO4激光晶体和一个半导体可饱和输出耦合器。
产品特点1064nm紧凑型激光模块，脉冲宽度可达150ps 通过USB和控制程序可调节的重复频率高达500 kHz ，以（用户）预先配置的重复频率的独立模式（无需软件控制），可以与外部时钟或按需脉冲同步
产品型号MCL-1064-150
应用领域皮秒激光放大器种子光检测和测距（LIDAR）精密量测
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
激光发射波长（空气） 脉冲持续时间 输出功率
1064nm 150ps 3mW
电源：12V=/3A
Parameter(@200 kHz) | minimum | typical | maximum | unit |
Laser emission wavelength(air) 激光发射波长（空气） | 1063.8 | 1064 | 1064.2 | nm |
Spectral width 光谱宽度 | 13 | pm | ||

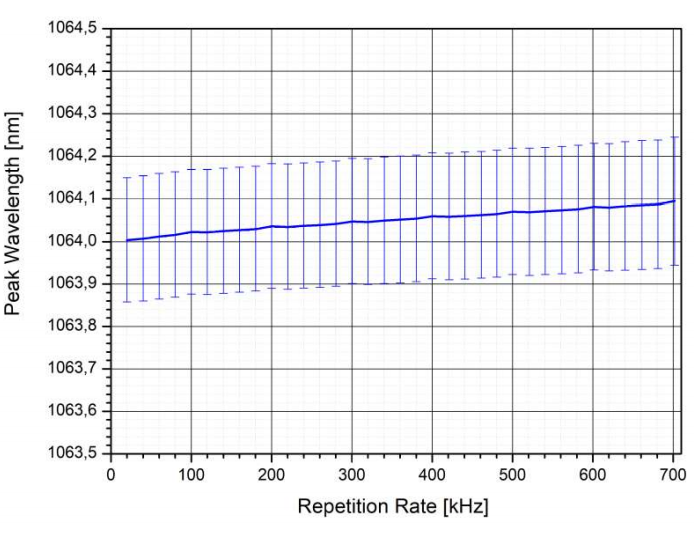

Spectral shift 光谱偏移 | 13 | pm/100 kHz | ||
beam divergence 光束发散角 | 30 | 40 | 50 | mrad |
Beam waist diameter 束腰直径 | 28 | 32 | um | |
Beam Waist at Aperture 孔径处的束腰 | 1 | 1.2 | 1.4 | mm |
M2 | 1.3 | |||
Pulse energy 脉冲能量 | 12.5 | 15 | nJ | |
output power 输出功率 | 2.5 | 3 | mW | |
Pulse duration 脉冲持续时间 | 120 | 150 | 180 | ps |
Repetition rate 重复率 | Single shot | 500 | kHz | |
Polarization 极化 | linear | |||
Timing jitter (σ) 定时抖动（σ） | 1.8 | 3 | ns | |
special parameters for synchronization to external clock/trigger 与外部时钟/触发器同步的特殊参数 | ||||
Parameter (@1 kHz) | minimum | typical | maximum | unit |
Input signal 输入信号 | 0.05 | 5 | V | |
Input resistance 输入电阻 | 50 | Ω | ||
Pulse distance 脉冲距离 | 2 | us | ||
Trigger Pulse delay * 触发脉冲延迟 | 850 | 1500 | ns | |
Trigger Pulse delay jitter (σ) * 触发脉冲延迟抖动（σ）* | 7 | 15 | ns | |
*降低重复率(decreases for higher repetition rates)
固定脉冲速率的独立模式，无需软件控制
完整操作模式需要一台装有Win 7或更高版本的笔记本电脑或PC、一个USB端口和LabVIEW驱动程序

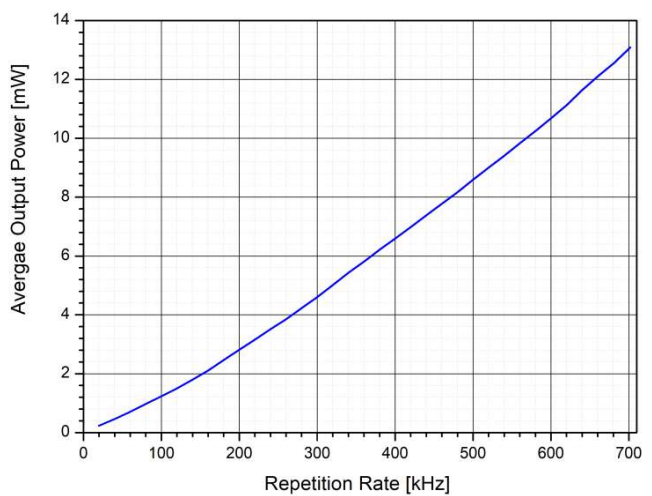

输出功率曲线

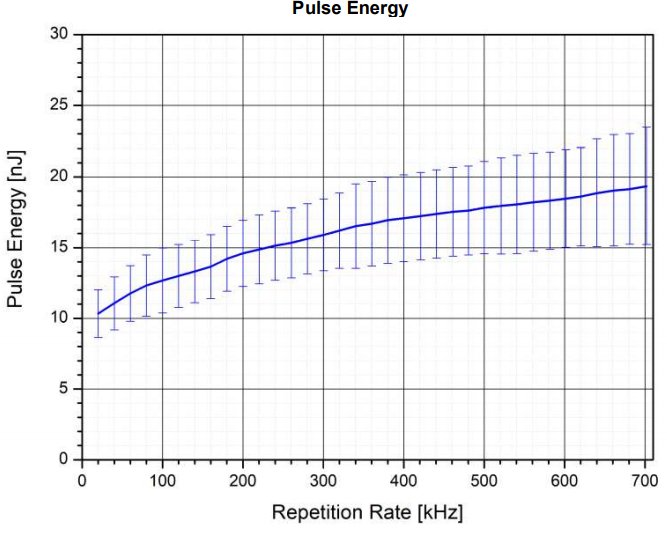

脉冲能量曲线

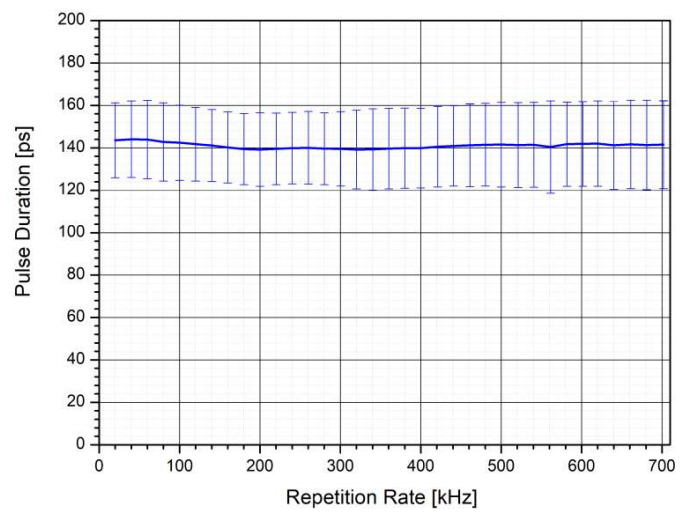

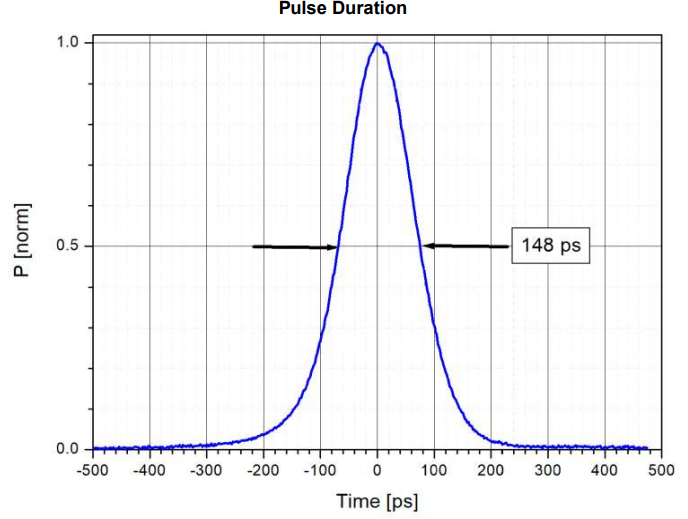

脉冲持续时间曲线

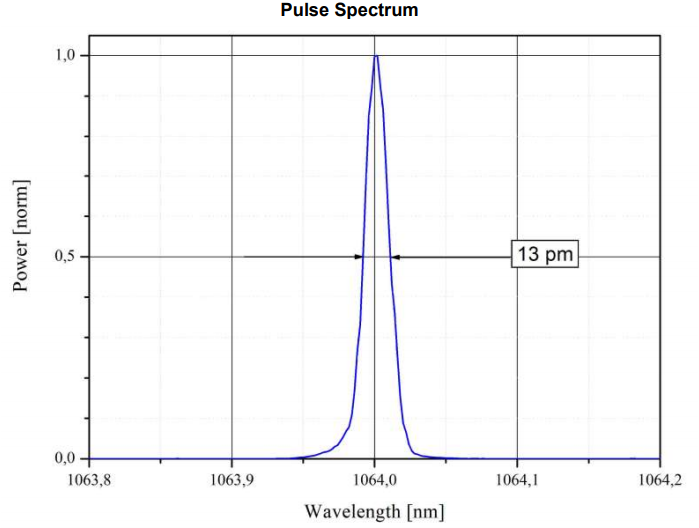

脉冲频谱曲线

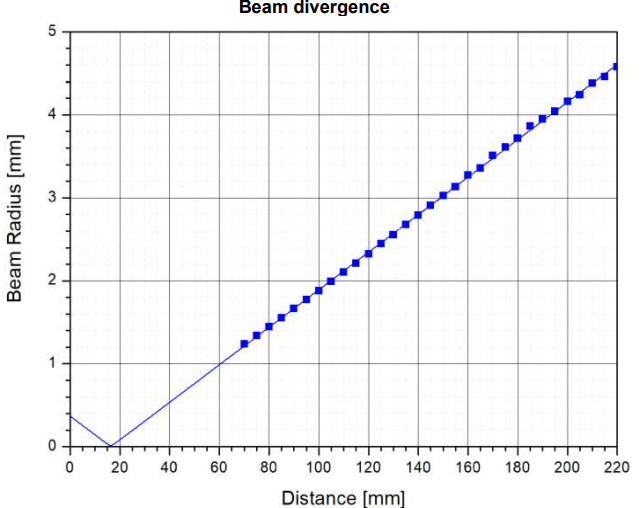

光束发散曲线

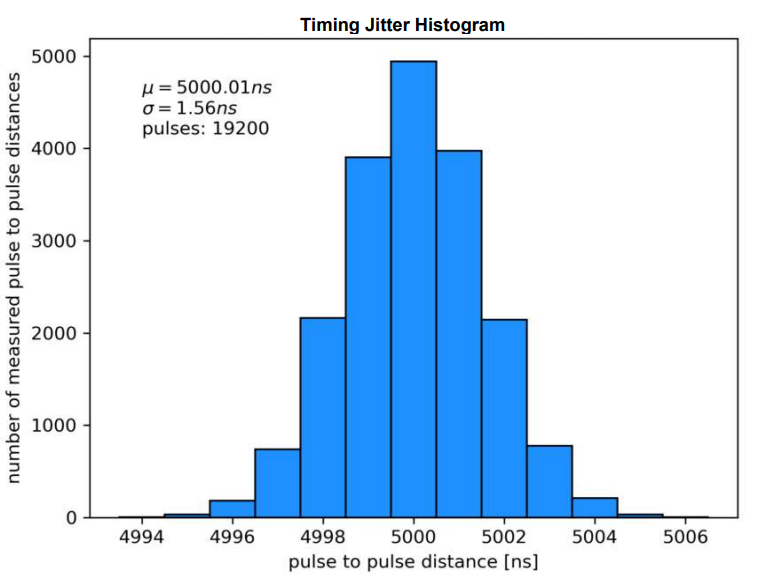

定时抖动直方图

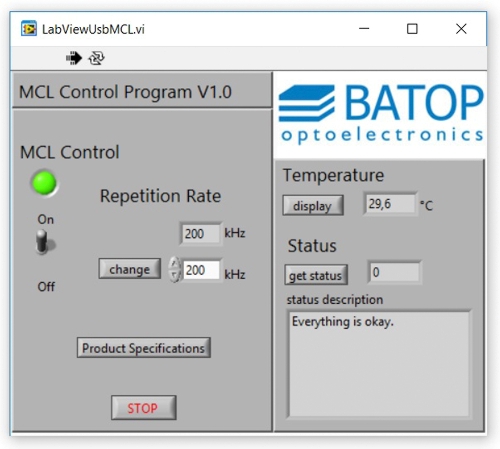

提供的控制软件可用于：
- 开启或关闭激光
- 重新配置激光器的重复频率
- 检查激光的状态
- 可根据要求提供LabVIEW驱动程序，以通过USB访问激光模块。
补充
BATOP皮秒微片激光器芯片Microchip技术

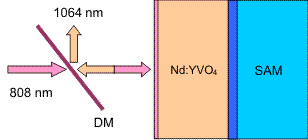

反射型激光微芯片：>>MC - Microchip in reflection mode
• Nd：YVO4激光晶体与可饱和吸收镜（SAM）结合。
• 激光输出光束与泵浦光束反向，必须使用二色镜将其与泵浦光分开。
• 激光输出是线偏振的，偏振方向垂直于铜散热器中的凹槽。
透射型激光微芯片：>>MCT - Microchip in transmission mode
• Nd：YVO 4激光晶体与饱和输出耦合器（SOC）结合。
• 激光输出光束与泵浦光束的方向相同。
• 激光输出是线性偏振的。
