Resonant Cavity Light Emitting Diode 谐振腔发光二极管InGaAs/AlGaAs芯片的工作波长为930nm、960nm、1170nm、1240nm和1270nm。
产品特点InGaAs/AlGaAs 圆形芯片 由于谐振腔结构，谱宽减小，功率增强，RoHS 认证
产品型号RCLED-930-15
应用领域脉搏血氧仪:总血红蛋白氧含量碳氧血红蛋白高铁血红蛋白
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
相关产品
中心波长 输出功率
930nm 15mW
说明 试验条件:连续工作温度25°C | |||||
参数 | 符号 | Min. 值 | 典型值 | Max. 值 | 单位 |
操作电流 | Iop | 200 | mA | ||
操作电压 | Vop | 1.5 | 2.0 | V | |
反向电压 | Vrev | 2.0 | V | ||
光输出功率100mA | Pout | 5 | 6* | mW | |
中心波长 | λC | 955 | 960 | 965 | nm |
频谱的半高宽 | Δλ | 30 | 40 | 50 | nm |
工作温度范围 | Top | 15 | 60 | ℃ | |
芯片焊接温度 (20sec) | Tsol | 330 | ℃ | ||
*根据要求，z高可达15mW | |||||

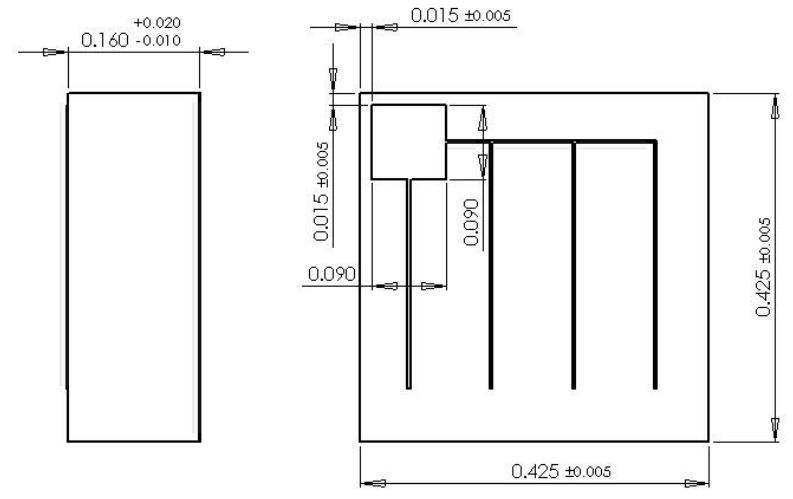

设计：
P面朝上；
在顶侧具有电流扩散器的可引线接合Au焊盘；
背面全（100%）区域金属化，Aufinished，可焊接
Design: P-side up; wire-bondable Au bond pad with current spreaders on top side; back-side full (100%) area metallization, Aufinished, solderable
RCLED谐振腔发光二极管的典型参数
Part number | 平均波长 | 输出功率 | 带宽 | 工作电流 |
nm | mW | nm | mA | |
930 | 15 | 40 | 100 | |
960 | 5* | 40 | 100 | |
1170 | 10 | 40 | 100 | |
1240 | 3 | 40 | 100 | |
1270 | 3 | 40 | 100 |
*–应要求可提供15mW
