    4.56um高功率台式DFB-QCL量子级联激光器光源150mW（TDLAS综合控制模块）

    4.56um高功率台式DFB-QCL量子级联激光器是上海筱晓光子开发的可调谐连续光激光器，波长调谐范围可达30nm，准直输出功率高达180mW，能够满足气体传感分析测试、中红外测试光源等条件。台式DFB-QCL激光器模块内部集成了数字激光驱动、可调增益放大器、1f/2f数字锁相放大器、模拟输出温控单元，并可通过软件控制调谐激光器的温度和工作电流。我们的激光器准直输出功率稳定，波长稳定性好，是中红外高功率优秀测试光源

    产品特点

    产品型号TDLAS-MIR-QCL-W4560-1-DFB-150

    应用领域

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    相关产品

    资料下载

    主要参数
  • 核心参数

  • 中心波长 输出功率

    4.56um 150mw

  • 尺寸图
    • 特性曲线

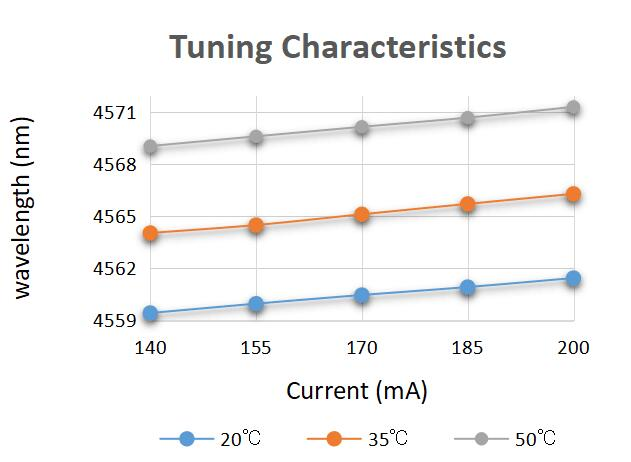

    调谐特性

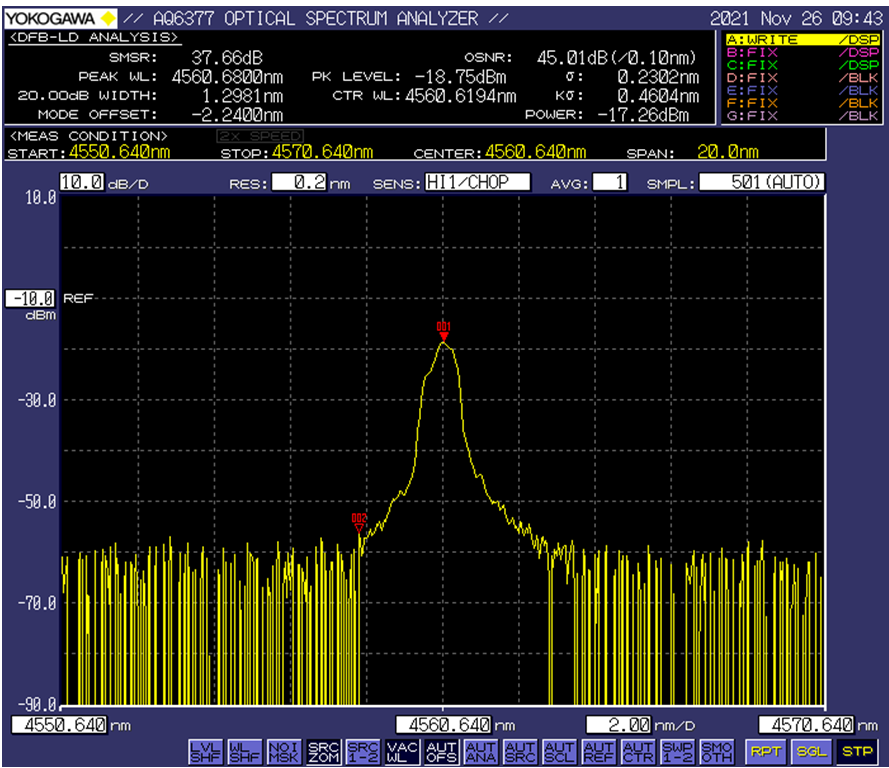

    一,光谱图


    二,功率曲线

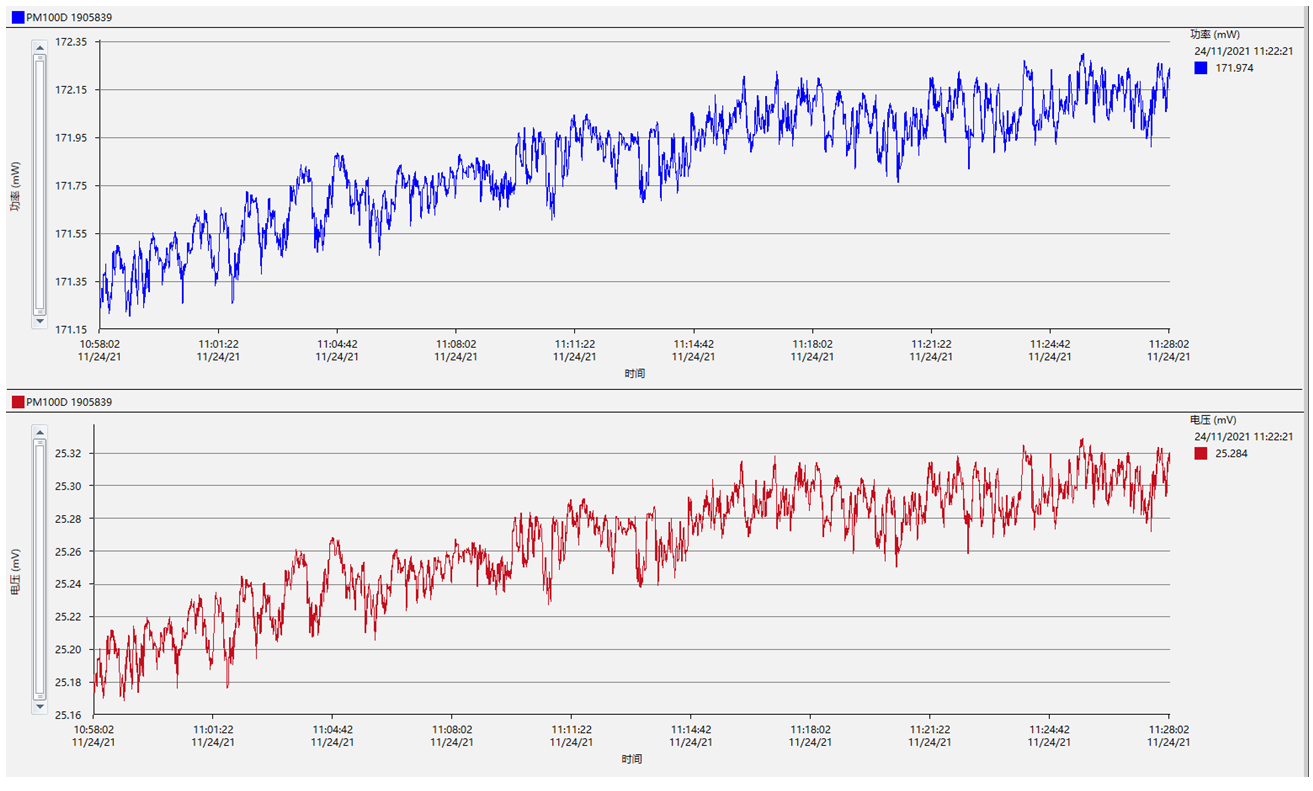

    三,功率稳定性


    四.波长稳定性

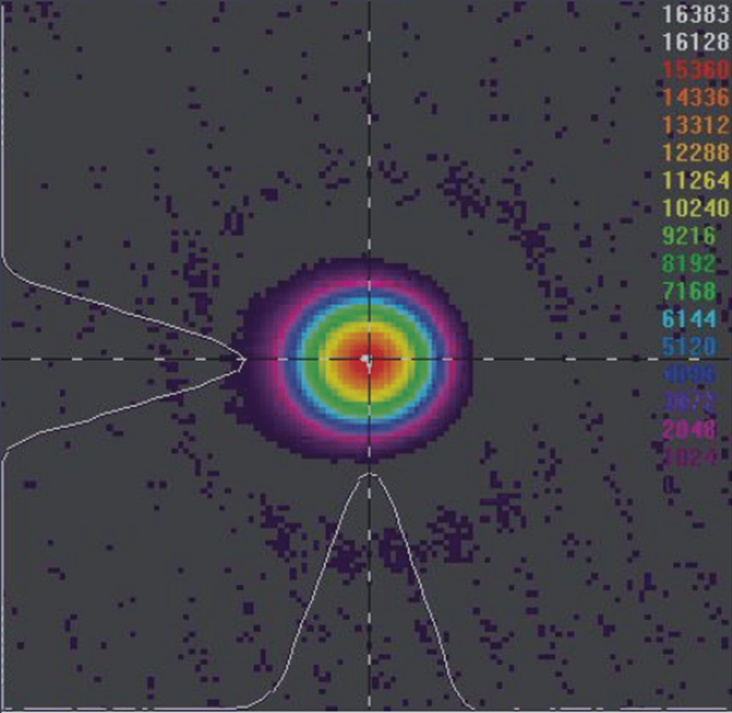

    五,光斑


    六、TDLAS气体分析

     7 (1).png

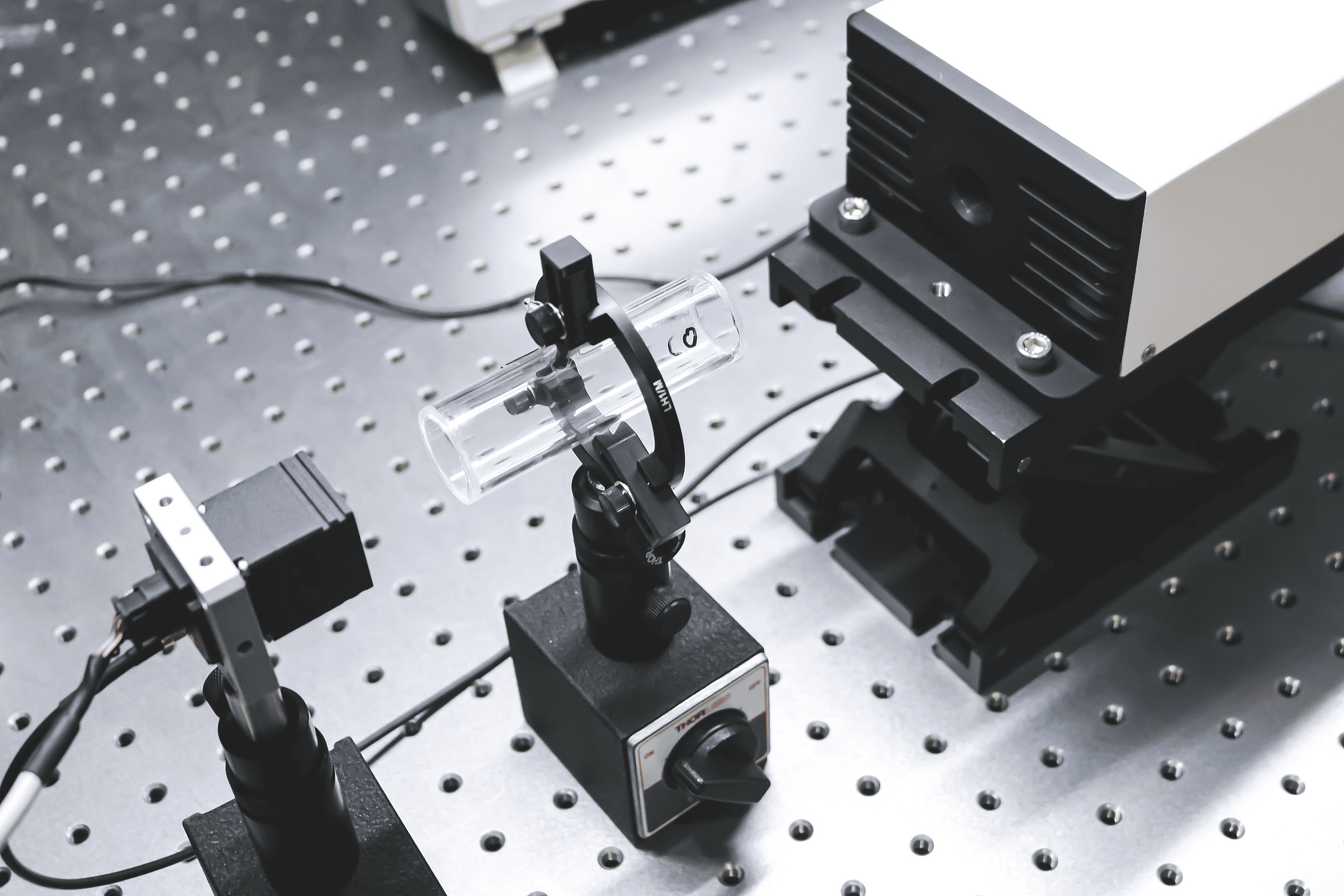

    激光准直输出，通过10cm直通气体吸收池，然后打到MCT探测器上，探测到的信号接入PREAMP前置放大端，再经过锁相放大器调制解调，通过DACOUT模拟输出端输出二次谐波信号。

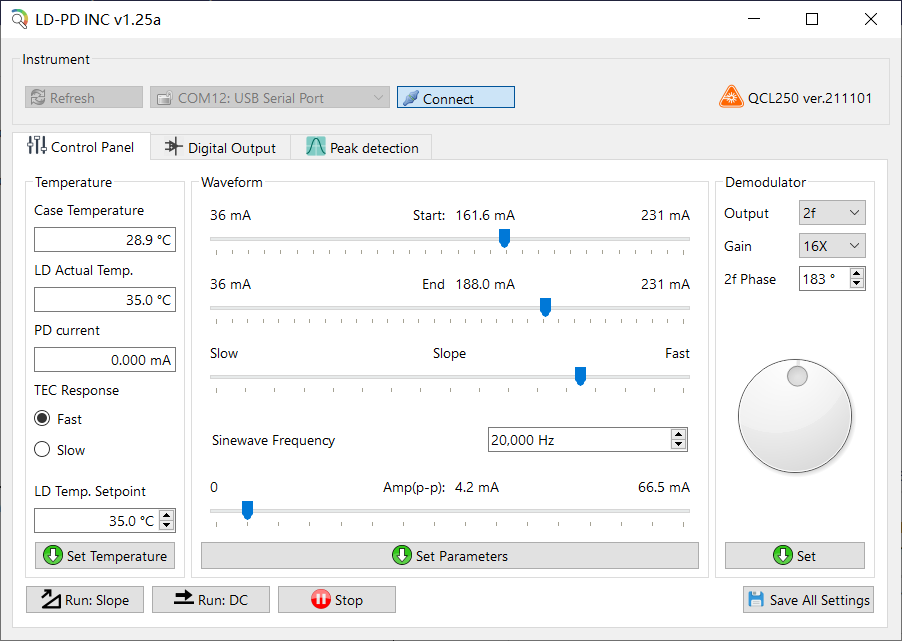

    软件参数设置


    二次谐波波形图：

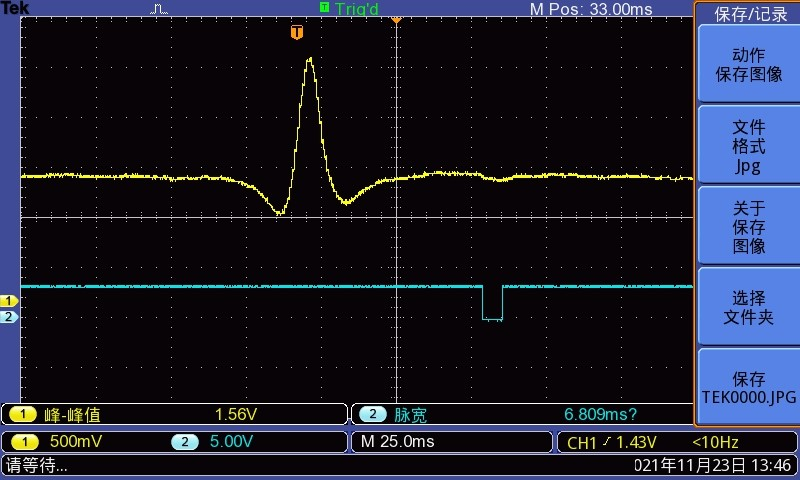

    10%浓度CO

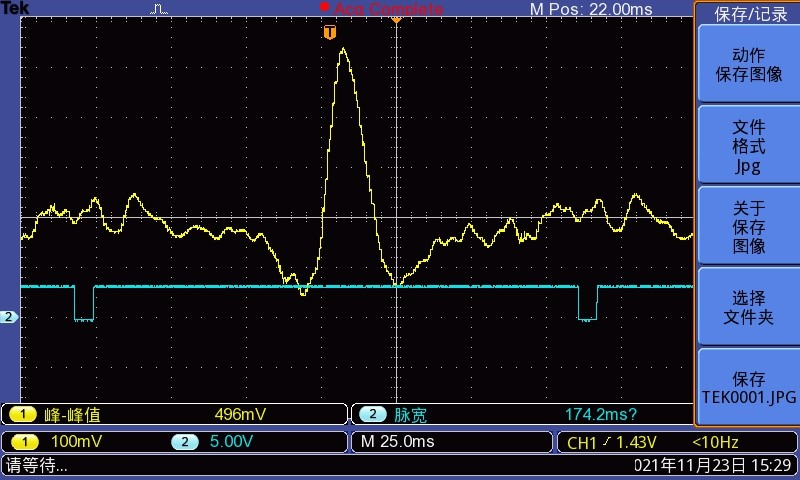

    200ppm浓度CO



    4.56um低功耗QCL 测试报告 2023/04/26

    1. 激光输出测试

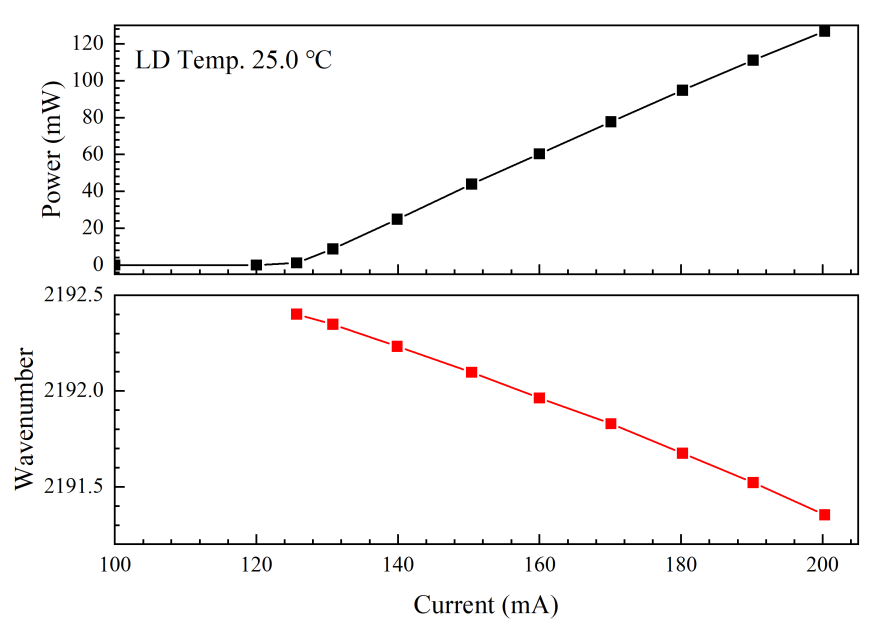

    1.1. Output Power & Wavelength vs. Current

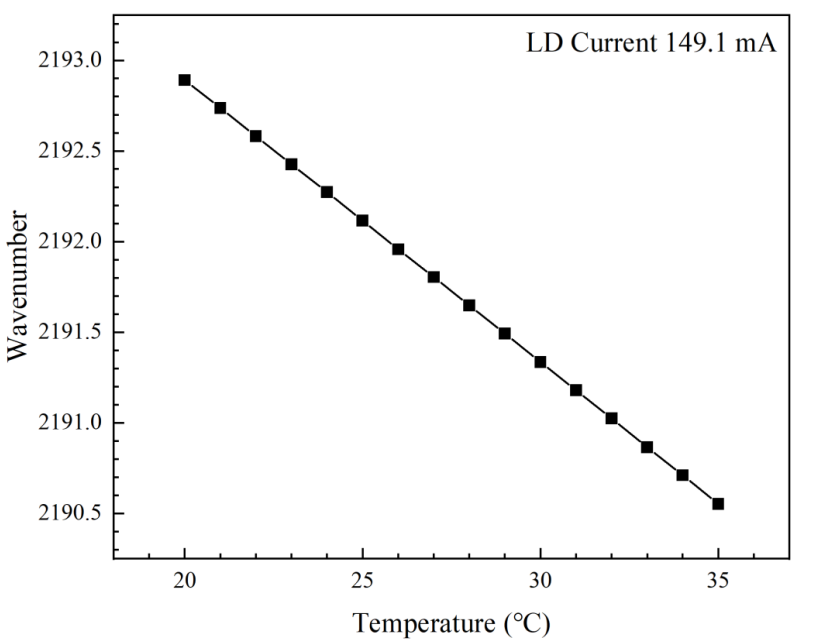

    1.2. Wavelength vs Temperature

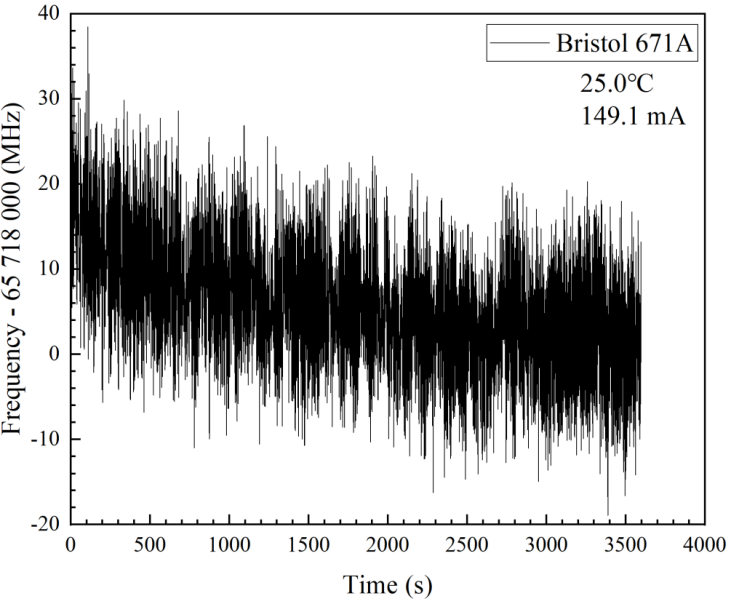

    Frequency Stability

    1h measurement after 30 mins Warm-up

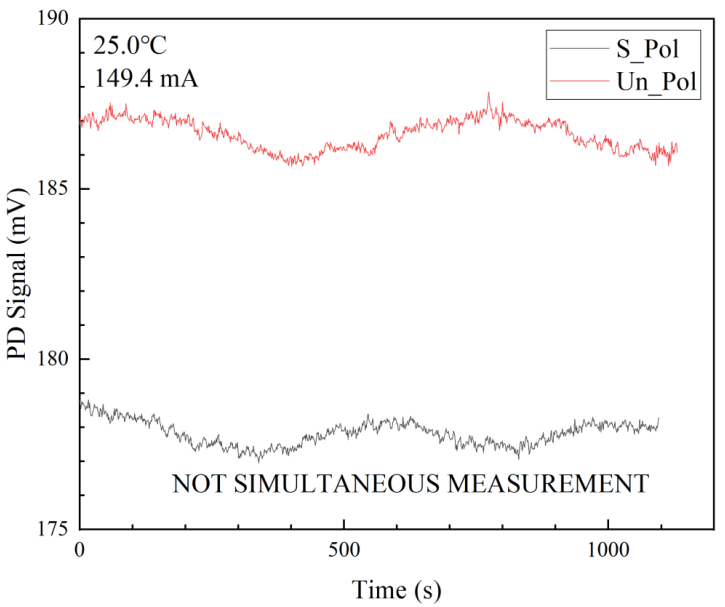

    Power stability

    Measured after 10 dB attenuation by a photodiode.

    S_pol measured after a silicon PBS

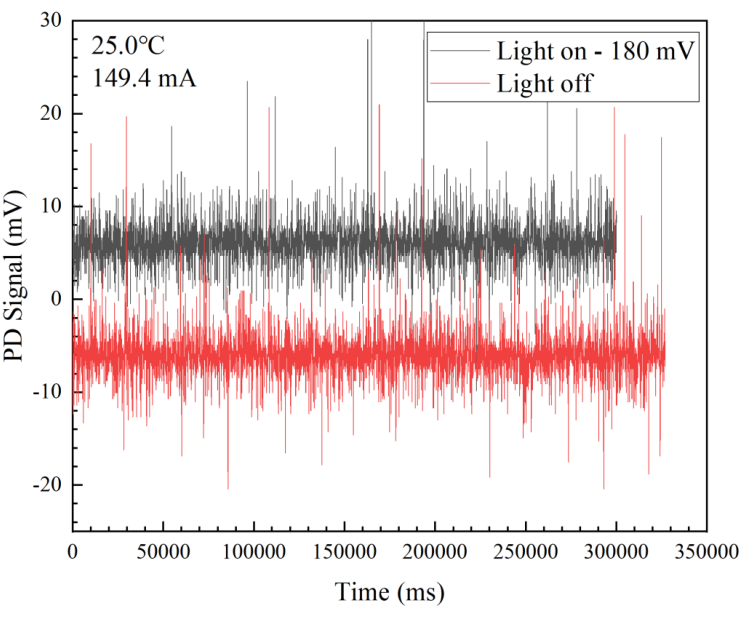

    Short term power stability (5 mins)

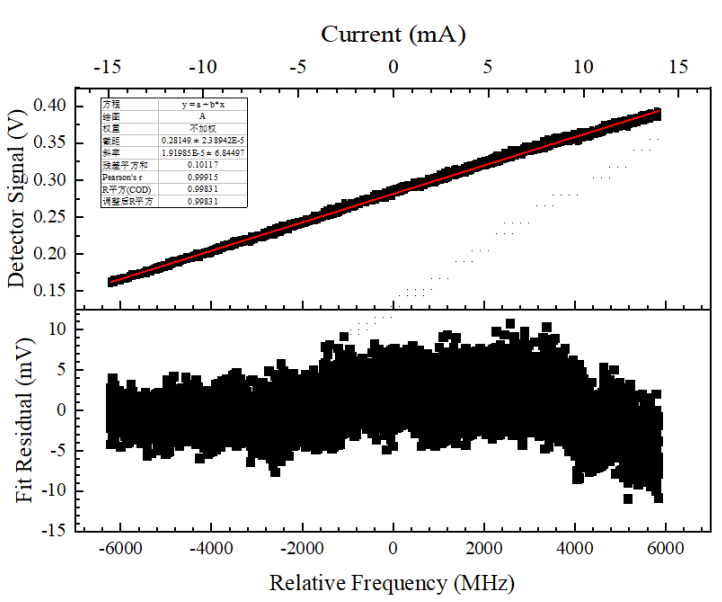

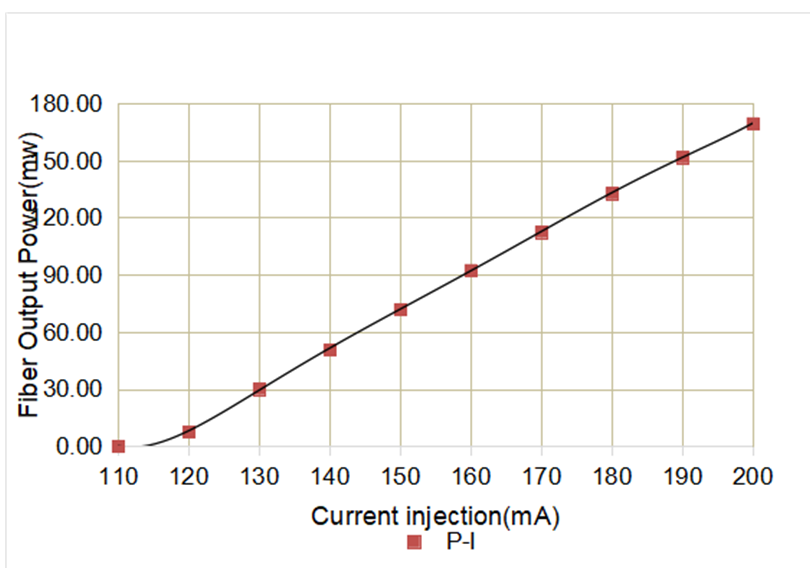

    Power/Current linearity

    Nonlinearities may come from interference inside the Laser diode.






    Beam quality

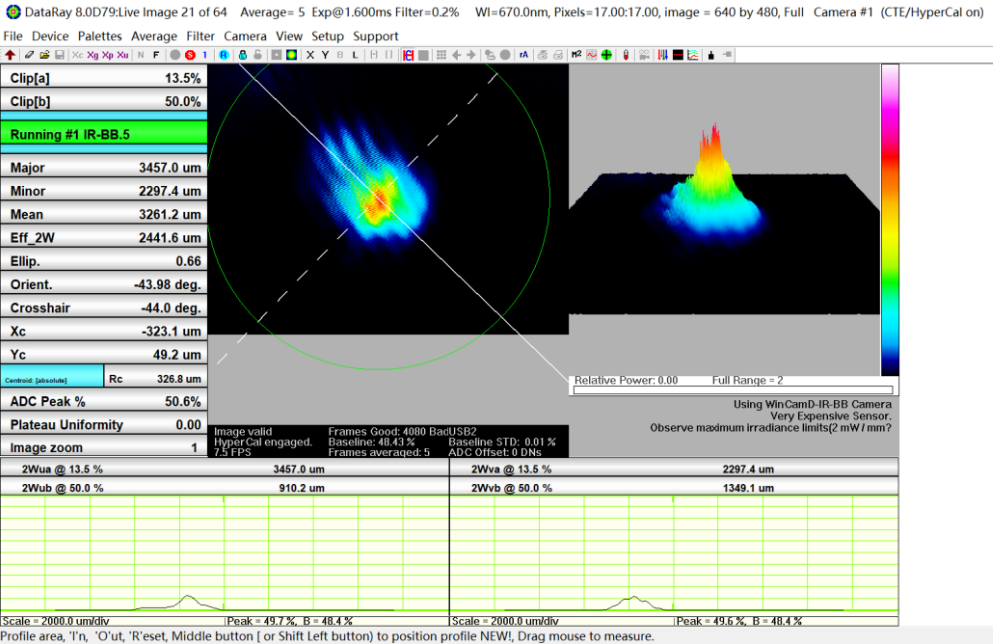

    600 mm

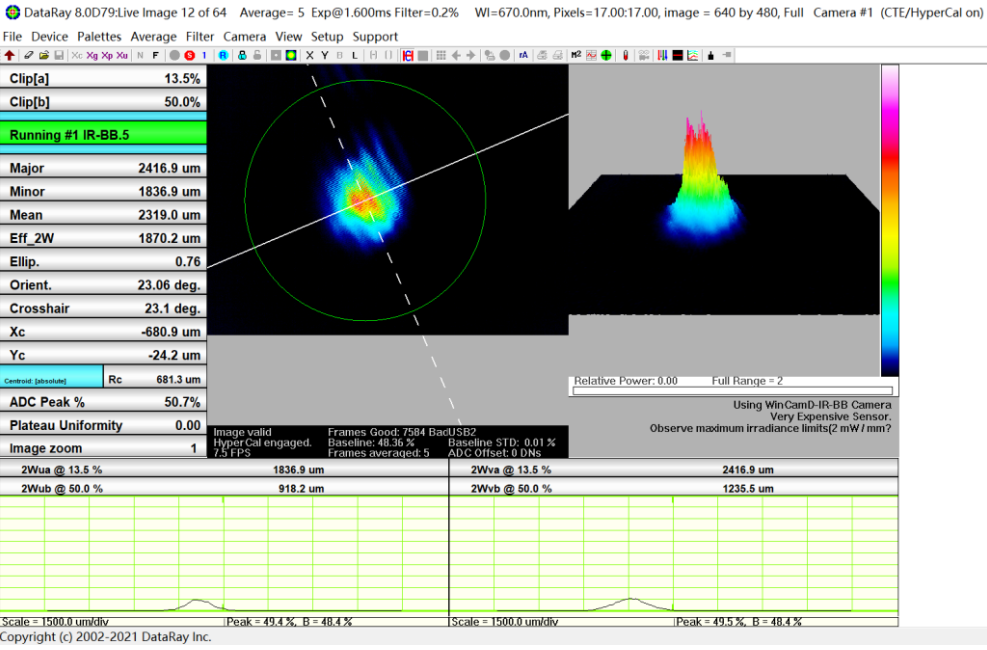

    1000 mm

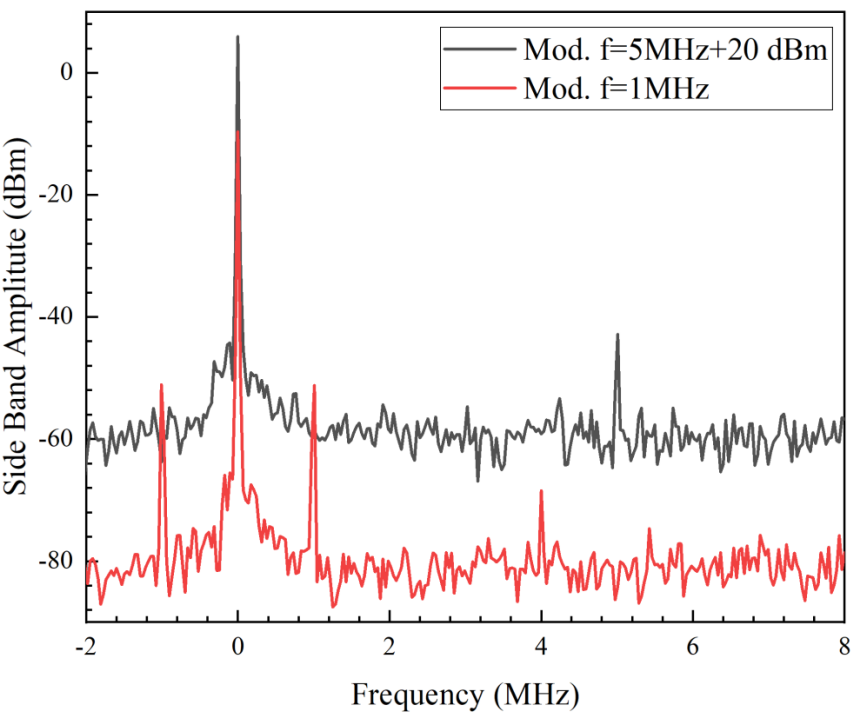

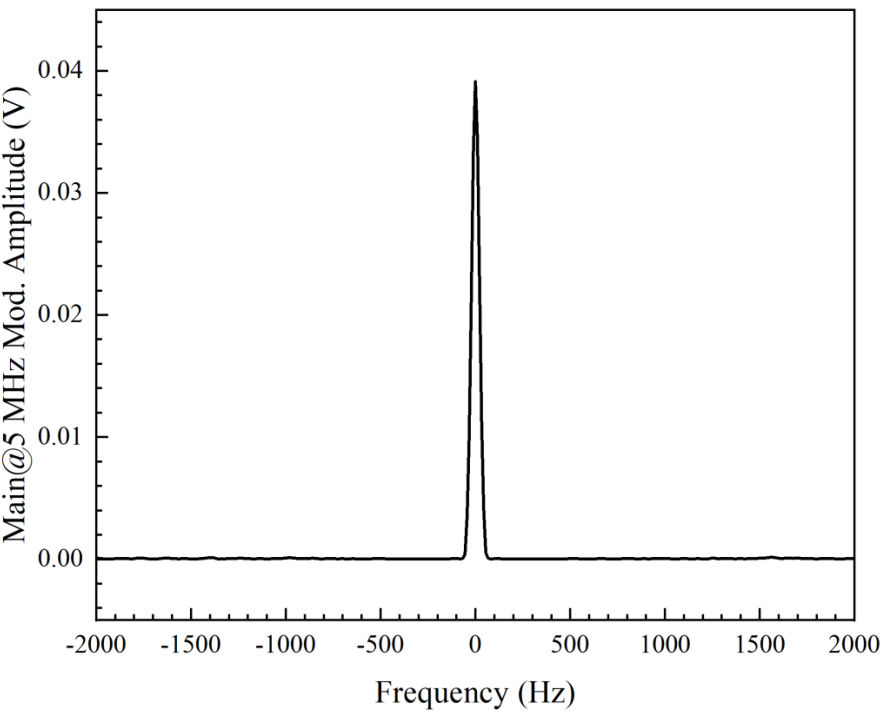

    Modulation Character
