AS3B119GM10M是1.31nmSLD（超级发光二极管）模块，用于各种光学测量的非相干光源。该激光器从PMF（保偏光纤）发射具有宽光谱和高输出功率的非相干光。
产品特点高光输出功率：15mW/£400mA、 宽光谱半高全宽：Dl=50nm (min.)、 内置光隔离器、 内置监控PD和TEC
产品型号AS3B119GM10M
应用领域光学相干断层扫描(OCT)用于光学传感的光源和测量
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 输出功率
1310nm 15mW
光电特性(TSLD=25deg.C, TC=25deg.C)
参数 | 符号 | 测试条件 | Min. | 典型 | Max. | 单位 |
正向电压 | VF | Pf=15 mW | 2.5 | V | ||
正向电流(BOL) | IF | Pf=15 mW | 400 | mA | ||
中心波长 | λC | Pf=15 mW, -3dB | 1290 | 1310 | 1330 | nm |
光谱半宽度 | Δλ | Pf=15 mW, -3dB | 50 | 55 | nm | |
光谱波纹 | M | Pf=15 mW, res=0.1nm | 0.6 | dB | ||
PD监控电流 | Im | Pf=15 mW, VRD=5V | 100 | 2000 | μA | |
PD 暗电流 | Id | VRD=5 V | 0.1 | μA | ||
跟踪误差 | ΔPf | Im=const., TC=-20 to 75 deg.C | 0.5 | dB | ||
TEC电压 | Vc | IF= EOL*1, TC=75 deg.C | 3.5 | V | ||
TEC电流 | Ic | IF= EOL, TC=75 deg.C | 1.2 | A | ||
热敏电阻 | Rth | TSLD=25 deg.C, B=3900±100 K | 9.5 | 10 | 10.5 | kΩ |
光隔离度 | Ro | λ=1310 nm, TSLD=25 deg.C | 30 | dB |

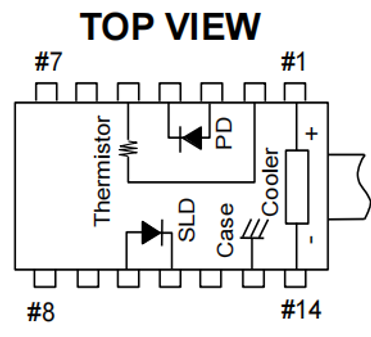

引脚定义
No. | FUNCTION | No. | FUNCTION |
1 | Cooler anode | 8 | NC |
2 | Thermistor | 9 | NC |
3 | PD anode | 10 | SLD anode |
4 | PD cathode | 11 | SLD cathode |
5 | Thermistor | 12 | NC |
6 | NC | 13 | Case |
7 | NC | 14 | Cooler cathode |
