QCL 是一种半导体激光器，其发射波长在中红外范围（4 um 至 10 um）。由于其发射原理与普通 LD 完quan不同，QCL 作为中红外应用（如环境监测中的痕量气体分析）的创新解决方案而备受关注。 量子级联激光器采用SPC（单声子连续谱）去布居和DFB（分布反馈）结构，在室温下发射连续波中红外激光。通过安装在HHL封装中的珀耳帖元件(Peltier element )控制芯片的工作温度，这是可能的在不跳模的情况下调谐发射波长，同时保持纵向单模工作。
产品特点发射波长：4.53um（典型值）， 输出功率：20 mW（Min. 值）， 阈值电流：1.0 A（Max. 值）
产品型号L12004-2209H-C
应用领域Tracegasanalysis痕量气体分析（N2O）
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 输出功率
4.53um 20 mW
参数 | Symbol | Condition | Min. | Typ. | Max. | Unit |
工作温度 (QCL) *2 | Top(qcl) | K *1=2209 cm-1 | +10 | — | +50 | °C |
光谱线宽 *3 | DKL | K *1=2209 cm-1 | — | — | 0.2 *4 | cm-1 |
波数调谐范围 *5 | DKT | K *1=2209 cm-1 | ±1.0 | — | — | cm-1 |
辐射功率 | Fe | K *1=2209 cm-1 | 20 | — | — | mW |
激光阈值电流 | Ith | Top(qcl)=+20 °C | — | — | 1.0 | A |
边模抑制比Min. 值 | SMSR | Top(qcl)=+20 °C | 25 *4 | — | — | dB |
*1 K：发射波数（cm-1）。
*2该产品能够在指出温度范围内的某个Top（qcl）处发射目标波数。
*3 FWHM。
*4这些值受测试时仪器分辨率和信噪比的限制。
*5连续波数扫描范围；可调谐范围的中心是发射波数（K）。

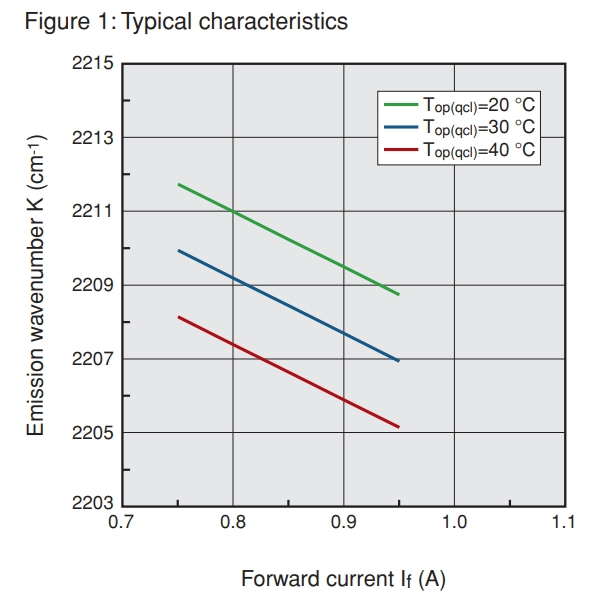

典型特征
热敏电阻配置（示意图）
窗的典型透射率曲线
DFB-CW QCL 连续量子级联激光器型号列表 HHL封装
型号 | Wavelength 波长 | Wavenumber 波数 | Target gases 目标气体 |
L12004-2130H-C | 4.33 μm | 2310cm-1 | CO2, CO2 isotope (同位素) |
L12004-2209H-C | 4.53 μm | 2209 cm-1 | N2O |
L12004-2190H-C | 4.57 μm | 2190cm-1 | N2O, CO |
L12005-1900H-C | 5.26 μm | 1900cm-1 | NO |
L12006-1631H-C | 6.13 μm | 1631cm-1 | NO2 |
L12007-1392H-C | 7.18 μm | 1392cm-1 | SO3 |
L12007-1354H-C | 7.39 μm | 1354cm-1 | SO2 |
L12007-1294H-C | 7.73 μm | 1294cm-1 | CH4 |
