该激光器采用自行设计和生产的外腔芯片，通过混合集成实现了窄线宽、高功率、低噪声的稳定输出，适用于高度集成的相干检测领域。具有低相位噪声、低频噪声，集成线宽可达3kHz以下；它具有设计尺寸小、性能稳定和优异的振动特性。
产品特点波长稳定性：±10pm，功率稳定性0.01dB，功耗5W，尺寸：96x27x68mm，工作温度：-20~75°C
产品型号SCL0-ECL-1550-A-A81-L02-M0-SA
应用领域硅光子集成芯片技术ECL外腔激光器可调谐光子技术超窄线宽
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 输出功率 线宽
1550nm 10mW <3kHz
输出光特性 | Parameter | Unit |
输出光功率 | ≥ 10，20 | mW |
积分线宽 | ≤3, 5（note 1） | kHz |
本征线宽 | ＜100 | Hz |
工作波长 | 1550±5 or ITU-T Grid ±0.2 | nm |
频率稳定性 | Typical ＜10-8 (2MHz) | @100s |
相对强度噪声 | ≤-150 | dBc/Hz |
工作温度 | -10～60 | ℃ |
光学隔离 | ≥40 | dB |
电气特性 | Parameter | Unit |
电源电压 | 5-6 | V |
正常工作电流 | 500（note2） | mA |
模块启动电流 | 1500（note3） | mA |
注1：使用相位噪声法进行测试，类似于使用延迟自差拍频法进行简单测试的洛伦兹线宽。
注2：典型值与外部工作温度有关。
注3：启动时TEC大电流工作状态下模块的电流值。为了确保正常启动，通常需要电源提供2A的电流

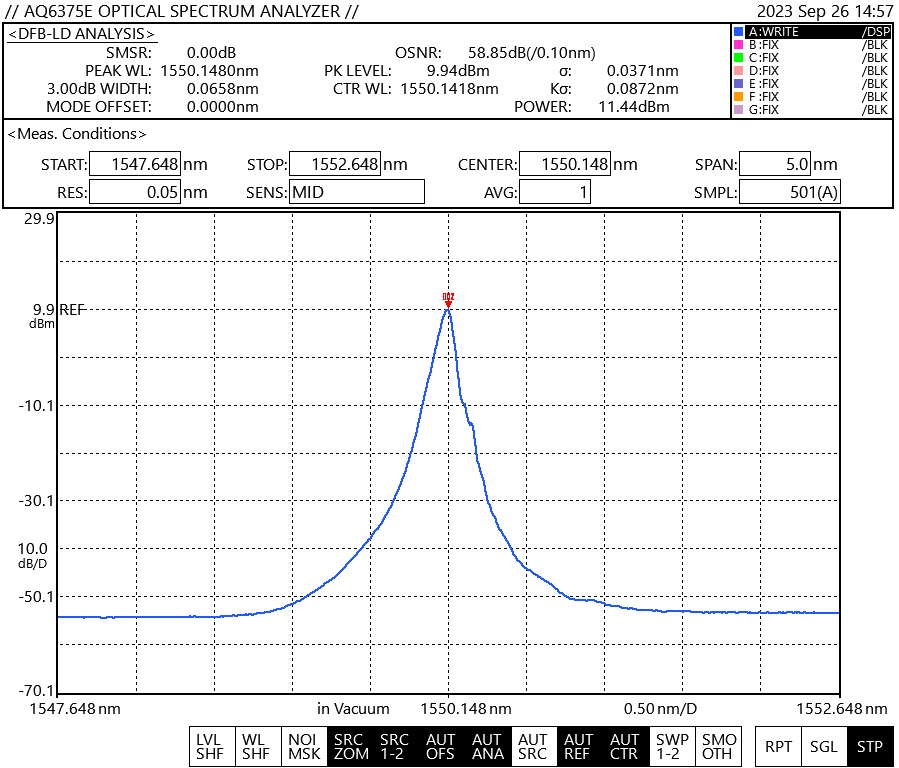

光谱

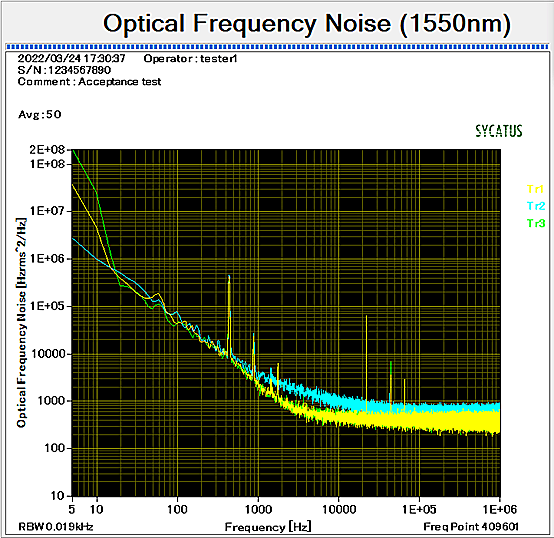

频率噪声

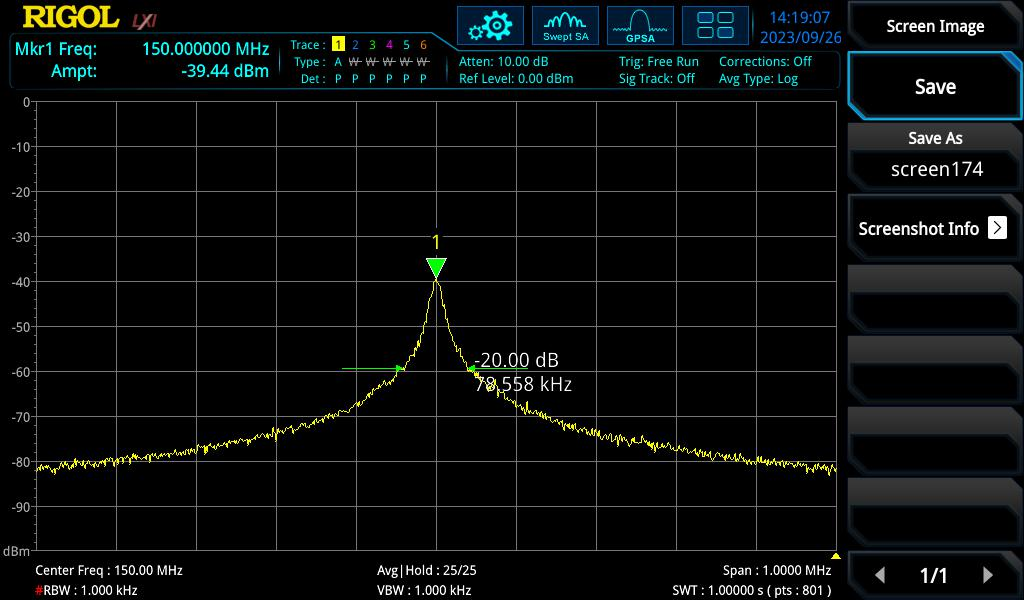

线宽测量
Linewidth Measurement（CW,3.928 kHz@25deg)
SCL0-ECL-□□□□-☆-A8▽-L□□-M□-XX
□□□□: Wavelength
1530.33: 1530.33nm
1550.12: 1550.12nm
*****
1565.5: 1565.5nm
☆: Output Power
A:10mW
B:20mW
C:30mW
D:40mW
E:50mW
▽: Wavelength Tolerance
1: ±1nm
2: ±2nm
3:±10nm
L□□:Linewidth
01: Grade 1 ＜1kHz
02: Grade 2 ＜3kHz
03: Grade 3 ＜5kHz
04: Grade 4 ＜10kHz
05: Grade 5 ＜20kHz
M□:Modulation
0：CW
1:External Modulation
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PP=PM Fiber+ FC/PC
PA=PM Fiber+ FC/APC

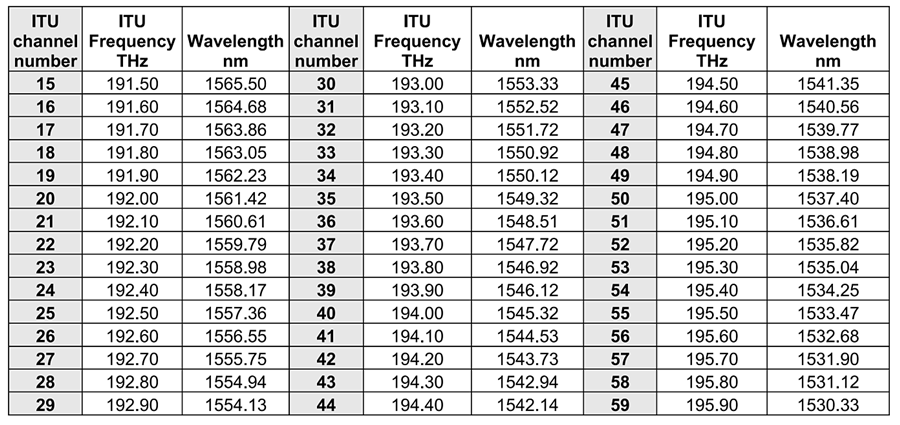

DWDM ITU波长1
无
