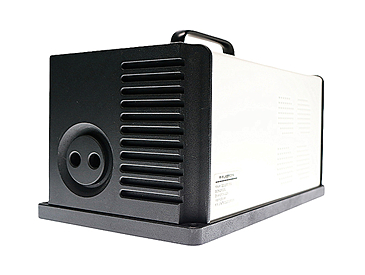

QCL105600DFB-10.56um高功耗台式DFB-QCL中红外量子级联激光器是筱晓2019上半年开发出的中红外测试激光，大气窗口低损耗有利于空间光通讯测试研究。我们的台式光源功率高不需要ITAR审核，是目前商用中红外测试光源的第yi选择。超过100nm的可调谐范围，输出功率大于50mw满足客户测试的工业需求。我们的激光器内置Znse准直输出输出功率稳定，温度波长稳定性高比传统大功耗的量子级联激光器的稳定性高出好几个数量级。
产品特点高功率，结构紧凑， 软件智能控制，内置FPGA
产品型号LDC-MIR-QCL-W10560-1-DFB-050
应用领域中红外测试光源中红外器件分析
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 光谱宽度 输出功率
10.56um 3MHz 50mW
技术参数 | 单位 | 技术指标 | ||
Min值 | 典型值 | Max值 | ||
产品型号 | QCL105600DFB | |||
输出功率1 | mW | 10 | 50 | 80 |
峰值工作波长2 | um | 10.55 | 10.56 | 10.57 |
光谱宽度（FWHM） | MHZ | - | 3 | - |
输出边模抑制比（SMSR） | dB | 30 | - | - |
M2因子 | ＜1.2 | |||
输出光发散角 | mrad | ＜2 | ||
全光斑束腰直径5 | mm | ＜4 | ||
输出隔离度3 | dB | - | 30 | - |
波长温度系数 | nm/K | 1.00 | ||
波长电流系数 | nm/A | 57.1 | ||
输出功率稳定度（15分钟）4 | % | - | ±0.5 | ±1.0 |
输出功率稳定度（8小时）4 | % | - | ±1.0 | ±2.0 |
输出功率可调范围 | % | 0 | - | 100 |
输出功率调节模式 | 软件控制 | |||
TEC稳定度 | ℃ | - | ±0.1 | ±0.2 |
TEC工作范围 | ℃ | 0 | 30 | 50 |
工作电压 | VAC | 100 | 220 | 240 |
电功率功耗5 | W | - | - | 5 |
工作温度 | ℃ | 0 | - | 90 |
存储温度 | ℃ | -40 | - | 85 |
规格尺寸 | mm | 343(L)×193(W)×180(H) 台式 | ||
技术指标说明：
1.输出功率可选；
2.峰值工作波长可指Ding；
3.输出功率稳定性测试条件为25度，开机预热30分钟后；
4.Max功耗是指极限工作条件下的整体功耗。
5. I = 0.80 A, V = 8.7 V, T= 15 °C, Measured at 1/e2

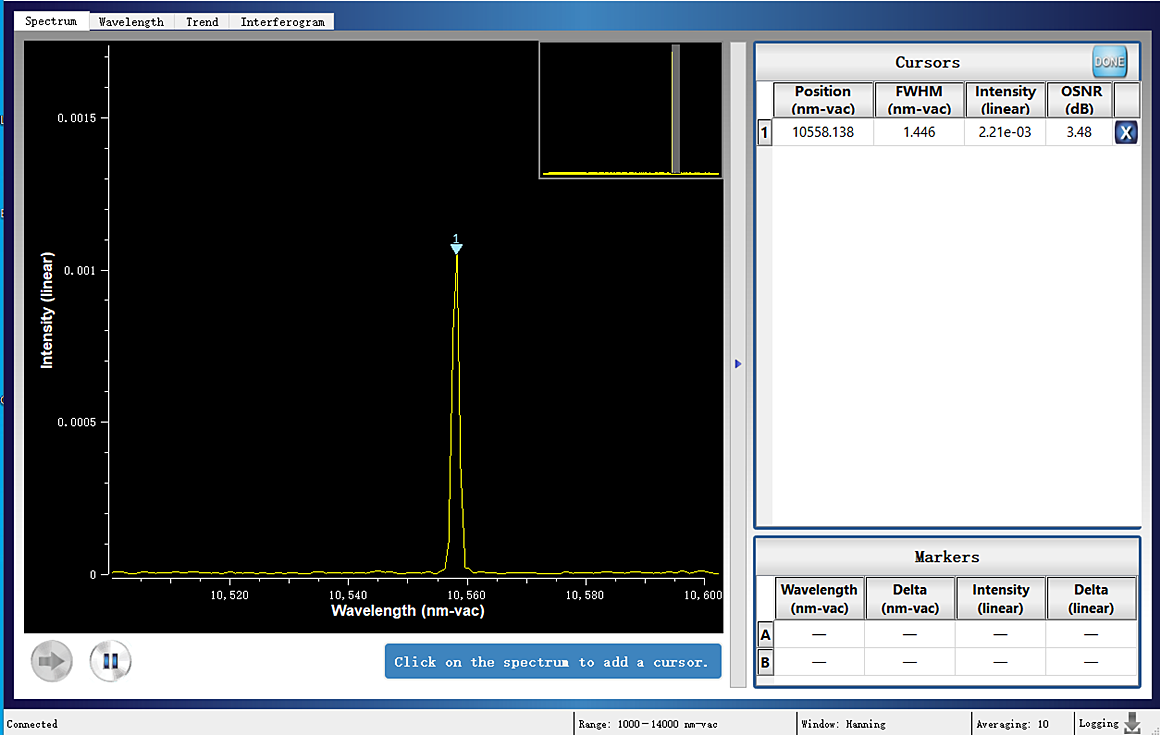

激光光谱(连续)

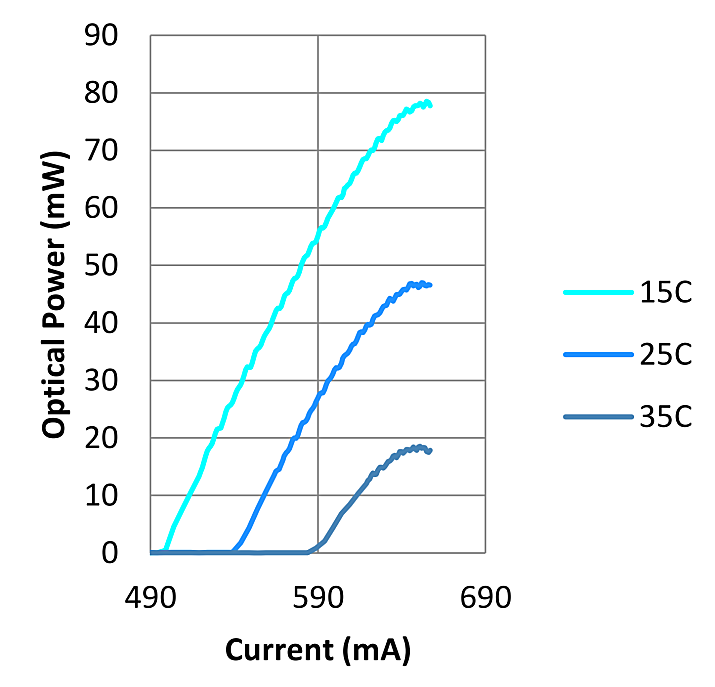

QCL激光器特征曲线（10.56um典型波长为例）输出功率特征曲线

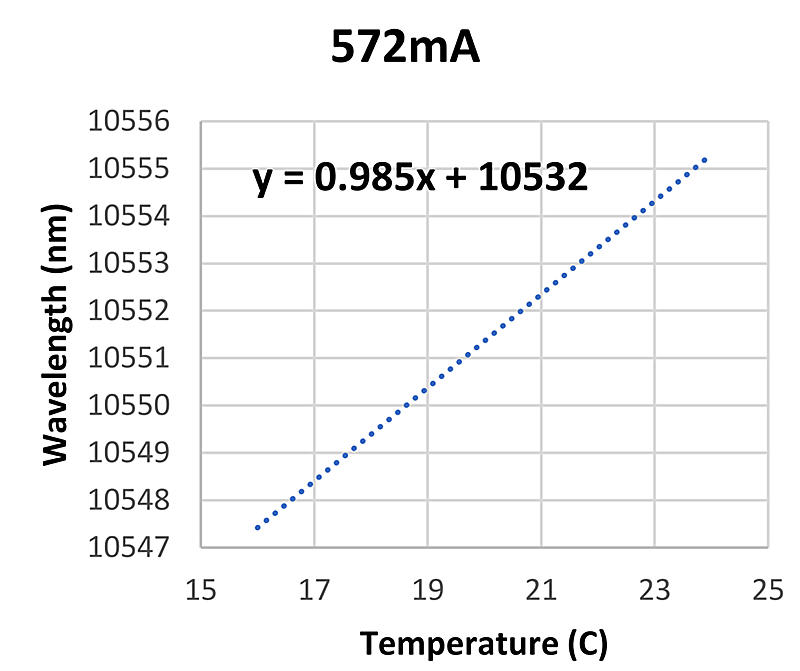

波长温度曲线：

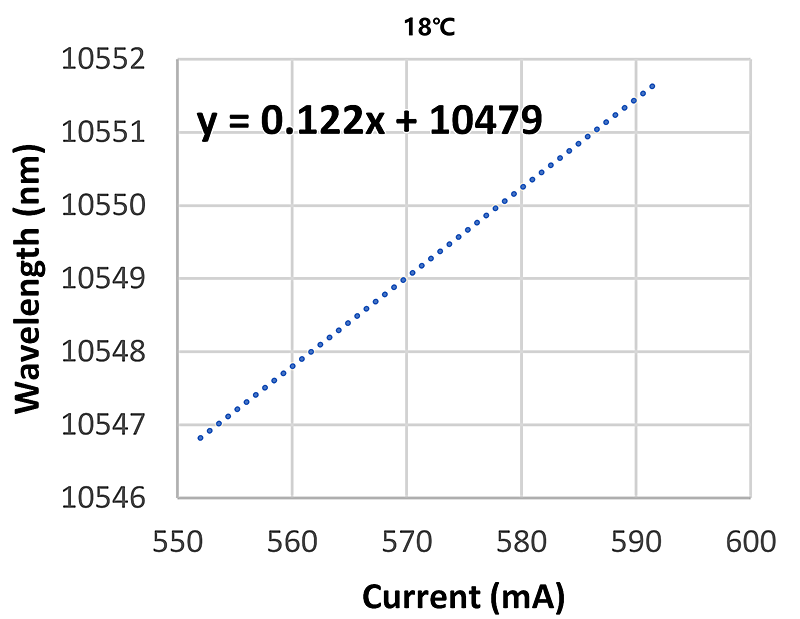

波长电流曲线：

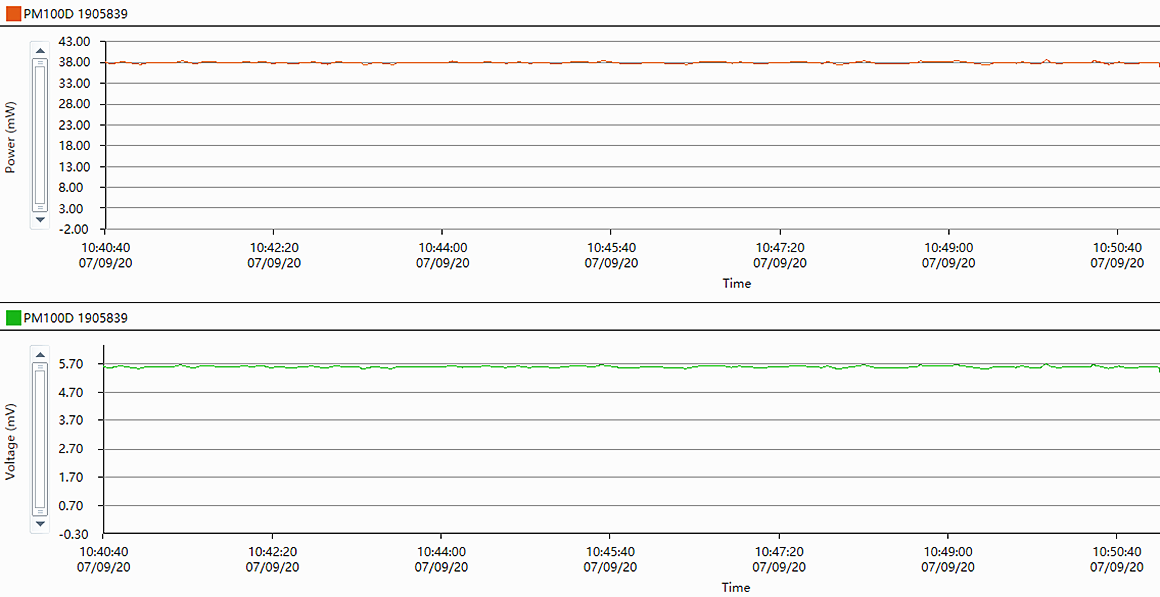

10.55um激光器功率稳定性测试曲线:
.

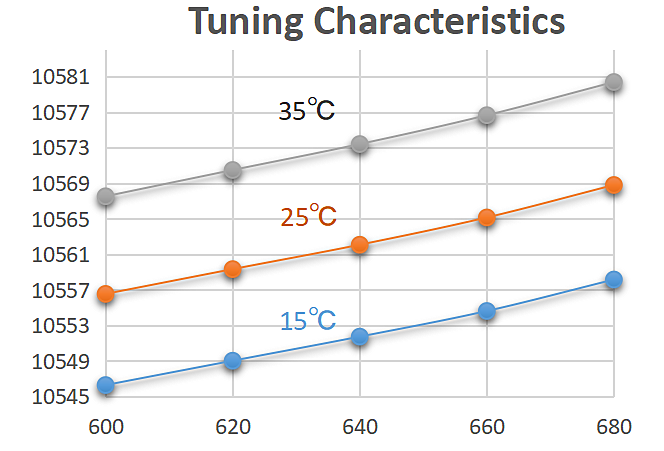

10.55um调谐曲线

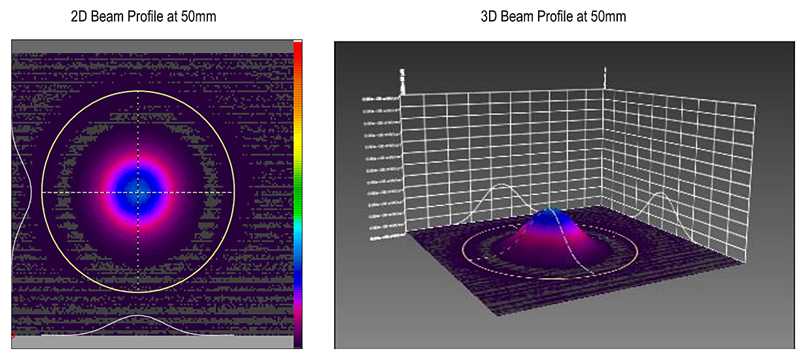

光斑分析
MIR-QCL-W□□□□ -☆-△-XX
W□□□□：Wavelength
5260: 5260nm
7400: 7400nm
9000: 9000nm
105600: 105600nm
☆ ：准直输出
1: 带
0: 不带
△: 激光器类型
FP: QCL-FP
DFB: QCL-DFB
XX: 输出功率
001=1mw
010=10mw
400=400mw
1000=10000mw
