LD-PD INC 窄线宽半导体激光器模块，具有超低的 RIN 噪声和超窄的线宽等特性，目前被广泛应用于车载激光雷达及光纤传感探测系统中。
产品特点线宽：2kHz -5kHz、 光功率：16dBm、 RIN 噪声：-165dBc/Hz @100kHz
产品型号LD-PD-1550-2-16-SM-FC/APC
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
线宽 光功率
2kHz -5kHz 16dBm
规格 | Min. 值 | 典型值 | Max. 值 | 单位 | 备注 |
波长 | 1530 | 1550 | 1570 | nm | 可定制 |
工作温度 | -10 | 70 | ℃ | ||
输出功率 | 16 | 17 | dBm | 可定制 | |
RIN 噪声 | -165 | -163 | dBc/Hz @100kHz | ||
工作电流 | 400 | 2000 | mA | ||
工作电压 | 4.75 | 5 | 5.25 | V | |
洛伦兹线宽1 | 2 | 5 | kHz | 可定制 | |
边模抑制比 | 50 | dB | |||
输出方式 | 光纤输出（默认） | ||||
接口类型 | FC/APC（默认） | ||||
光纤类型 | SM/PM | ||||
注：线宽测试方案为延时自外差法拍频测试 | |||||
实验室测试数据 20220523
参数 | 单位 | Min. | Typical | Max. | 测试值 |
输出功率 | mW | 10 | 66.6 | ||
电源稳定性 | % | 参考下表 | |||
中心波长(ITU-T DWDM) | nm | 1530 | 1565 | 1550.218 | |
LD Current | mA | 350 | 281 | ||
Linewidth | kHz | A:<3 | 2.4 | ||
相对强度噪声 | dBc/Hz | ||||
SMSR | dB | 50 | 70.95 | ||
偏振消光比 | dB | 20 | |||
输入电流 | A | 3 | 0.51 | ||
电压 | V | 4.75 | 5 | 5.25 | |
光纤类型和连接器 | NA | PM1550 FC/APC | |||
测试温度 | ℃ | 25 | |||
尺寸 | mm | 100×57×12 | |||
模块随附U盘中的软件

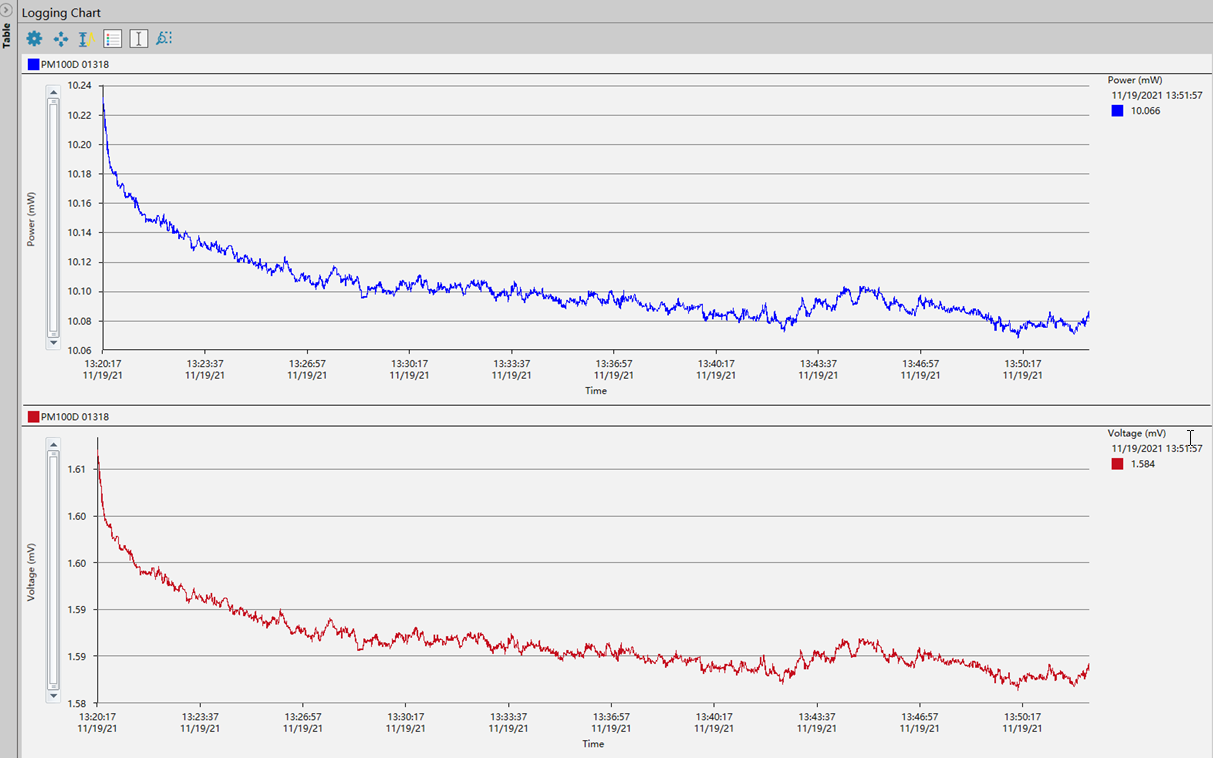

电源稳定性

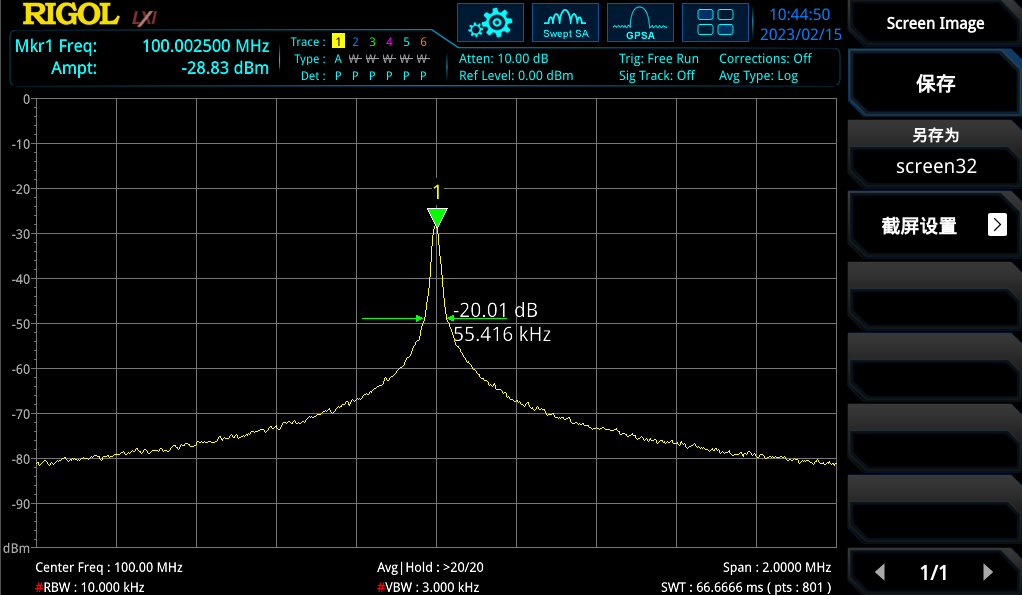

线宽特性

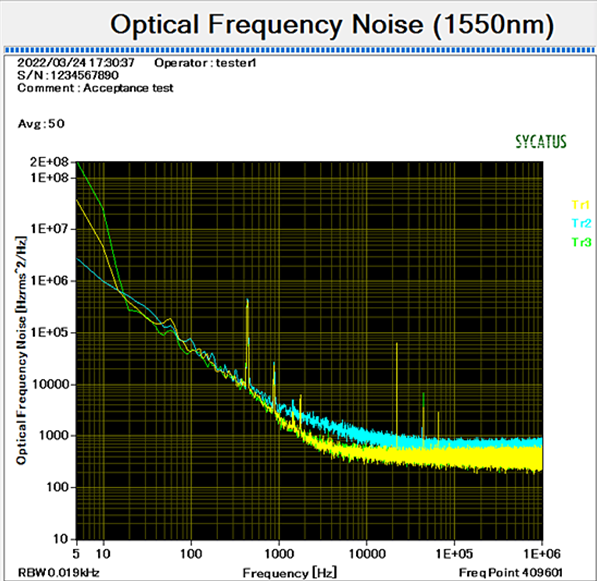

光学频率比较试验

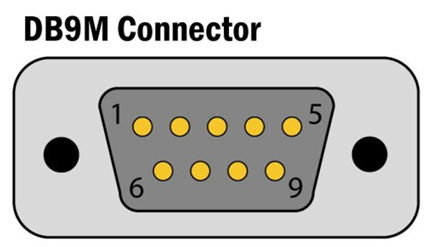

接口定义
Remarks: 7 and 8 pin can only use positive level(备注：7和8针只能使用正电平)
PIN# | 名称 | Function and Note功能/规格 |
5 | Vcc | 4.75Min, 5.25V Max, 3A, Low noise |
4 | Tx(output) | Data output, RS232/3.3 to5V TTL232 (Default) |
3 | Rx(input) | Data input, RS232/3.3 to5V TTL232(Default) |
2 | / | Amplitude modulation(customer) |
1 | Gnd | Gnd |
9 | Ready (output) | Ready output, Active low, needs external pull up 就绪输出，低电平有效，需要外部上拉 |
8 | Mod+(input) | Modulation input + |
7 | Mod-(input) | Modulation input - |
6 | Enable(input) | Active low (Default) |
订货信息 型号示例
PHX- C-F-M-C32 -
①② - ③ - ④----------- 0-0
功率：单位 dBm
编码 线宽 编码 接头类型
2 100kHz 0 SMF/FC-APC
4 20kHz 1 PM/FC-APC
6 5kHz
8 1kHz
无
