LD-PD INC 窄线宽半导体激光器模块，具有超低的 RIN 噪声和超窄的线宽等特性，目前被广泛应用于车载激光雷达及光纤传感探测系统中。
产品特点线宽：＜20kHz、 光功率：16dBm、 RIN 噪声：-165dBc/Hz @100kHz
产品型号LD-PD-1550-20-16-PM-FC/APC
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
线宽 光功率
＜20kHz 16dBm
规格 | Min. 值 | 典型值 | Max. 值 | 单位 | 备注 |
波长 | 1530 | 1550 | 1570 | nm | 可定制 |
工作温度 | -10 | 70 | ℃ | ||
输出功率 | 16 | 17 | dBm | 可定制 | |
RIN 噪声 | -165 | -163 | dBc/Hz @100kHz | ||
工作电流 | 400 | 2000 | mA | ||
工作电压 | 4.75 | 5 | 5.25 | V | |
洛伦兹线宽1 | 10 | 20 | kHz | 可定制 | |
边模抑制比 | 50 | dB | |||
调频范围 | 3 | 5 | GHz | ||
调制速率 | 1 | 100 | 200 | kHz | |
调频线性度 | 1% | ||||
输出方式 | 光纤输出（默认） | ||||
接口类型 | FC/APC（默认） | ||||
光纤类型 | SM/PM | ||||
注：线宽测试方案为延时自外差法拍频测试 | |||||
接口定义
脚序 | 名称 | 功能/规格 |
1 | Vcc | 输入电源 5V/ 3A，低噪声 |
2 | Tx(output) | 数据输出, RS232/3.3 to5V TTL232(默认) |
3 | Rx(input) | 数据输入, RS232/3.3 to5V TTL232(默认) |
4 | Gnd | 接地 |
5 | Gnd | 接地 |
6 | Vcc | 输入电源 5V/3A，低噪声 |
7 | Mod+(input) | N/A |
8 | Mod-(input) | N/A |
9 | Enable(input) | 激光输出使能，低电平开启（默认开启） |

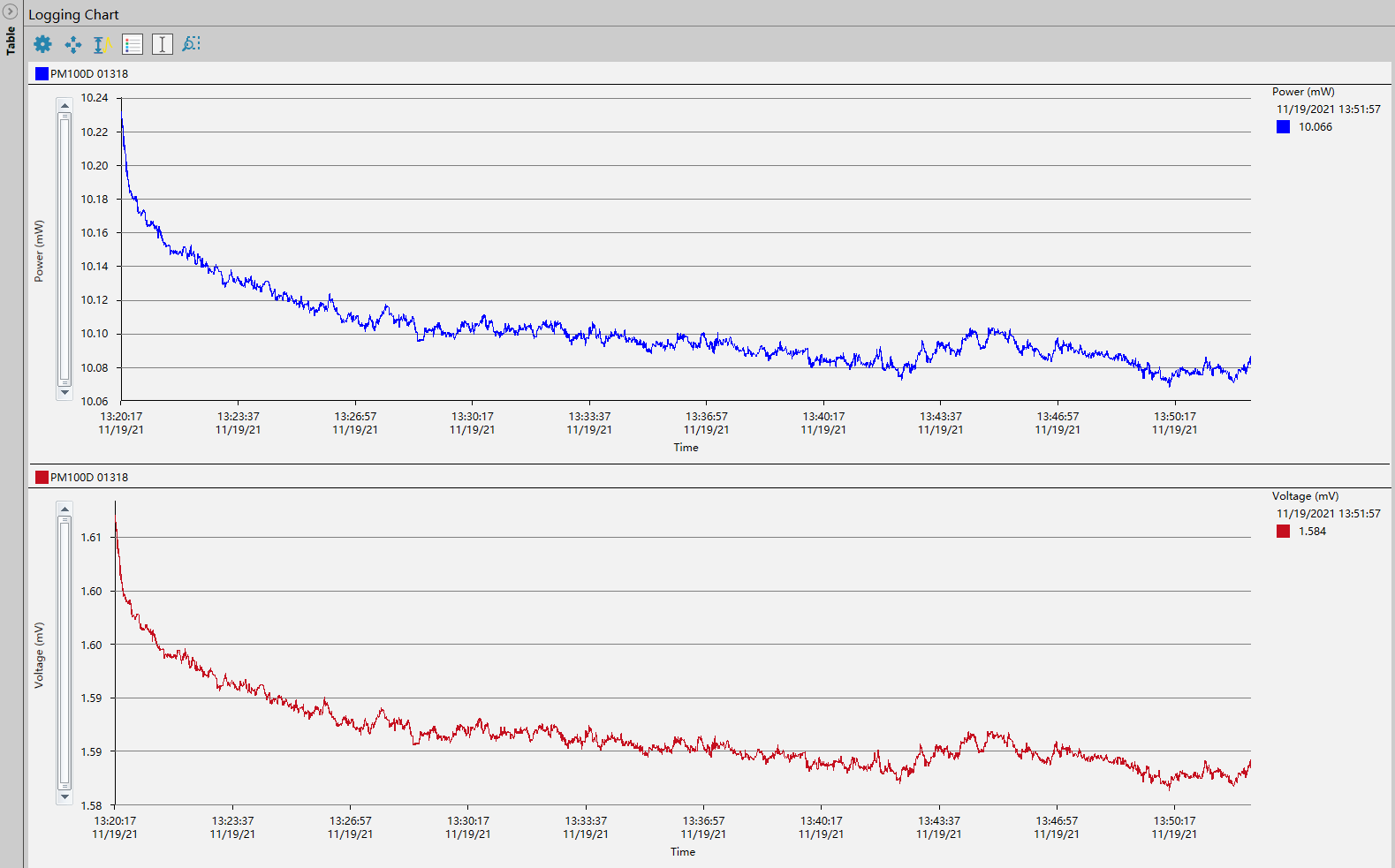

功率稳定性

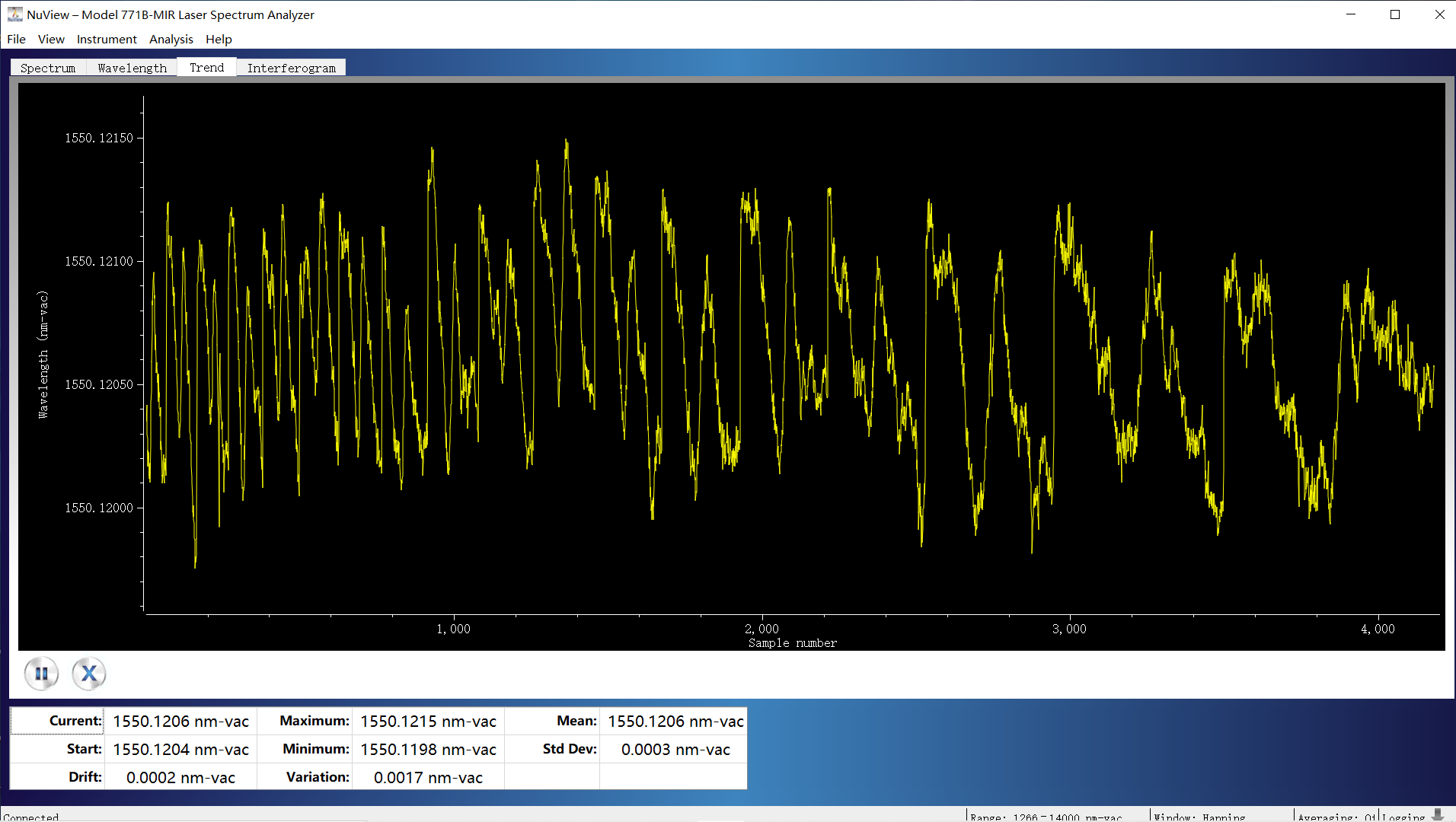

波长稳定性

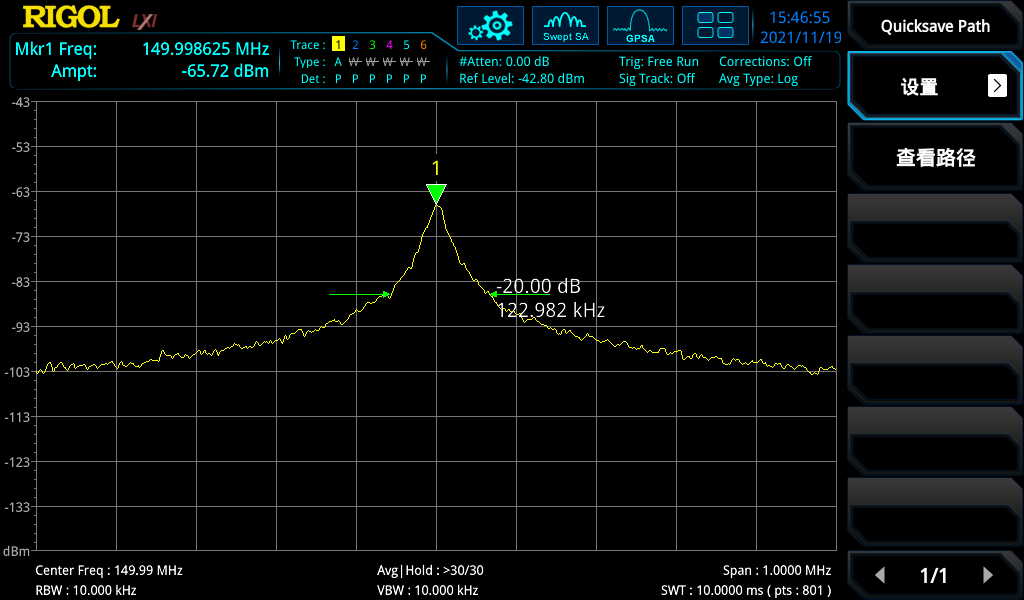

线宽
PHX- C-T-M-C32 - ①② - ③ - ④--------- 000
功率：单位 dBm
编码 线宽 编码 接头类型
2 100KHz 0 SMF/FC-APC
4 20KHz 1 PM/FC-APC
6 5KHz
8 1KHz
以下由AOL实验室人员填写： | |||
测试日期 | 2021.11.19 | 测试工程师 | 杨广、戴佳豪、陈红昱 |
测试产品 | 1550nm窄线宽激光器 | 审核 | 王秀祥 |
实验目的 | 测试功率稳定性、线宽以及波长稳定性 | ||
实验仪器 | 功率计，波长计，1550nm激光器 | ||
