UV275-01-BL是一种深紫外发光二极管，其峰值发射波长为270nm至280nm。LED被密封在一个金属玻璃焊接的封装中。它融合了先进的半导体材料、芯片设计和具有先进光学特性的坚固封装。UV275-01-BL是为光学传感、医疗和分析仪器而设计的，用于深紫外光谱范围内的化学和生物分析
产品特点紫外线LED，坚固的金属玻璃包装，窄角图，无铅产品，符合RoHS
产品型号UV275-01-BL
应用领域传感器荧光光谱化学和生物分析
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 输出功率
275nm 0.5mW
参数 | 符号 | Min. 值 | 典型值 | Max. 值 | 单位 | 备注 |
入射波长 | λ | 270 | 275 | 280 | nm | |
TO温度 | TTO | -10 | 55 | ℃ | ||
芯片温度 | TOP | 20 | 55 | ℃ | ||
阈值电流 | ITH | 0.5 | mA | |||
输出功率 | Popt | 0.1 | 0.3 | 0.5 | mW | |
阈值电压 | UTH | 5 | V | |||
激光电压 | UOP | 6 | 7 | V | ||
驱动电流 | I | 25 | 30 | mA | ||

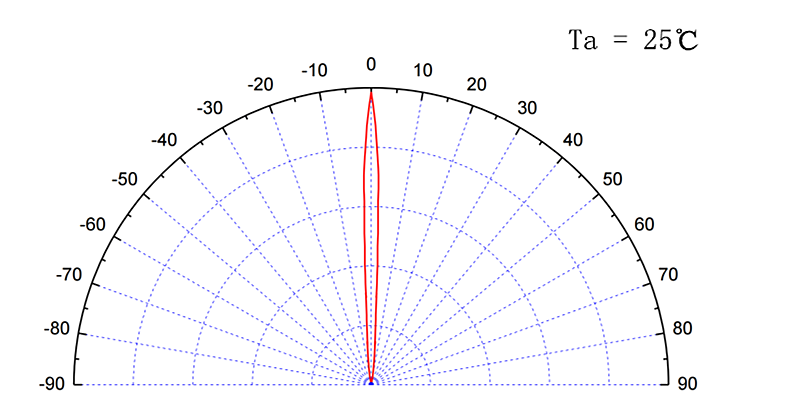

光束发散度 | θ | 7 | ° | 满1/e2带宽 | ||
光谱带宽 | Δν | 11 | 15 | nm | ||
功耗 | Pd | 180 | mw | |||
热敏电阻(Tj-Tcase)[1] | 50 | ℃/w |
备注：
● 储存温度 -40 … 125℃
● TO工作温度 -40 … 85℃
● 正向激光电流 30mA
● 焊接温度* 190℃

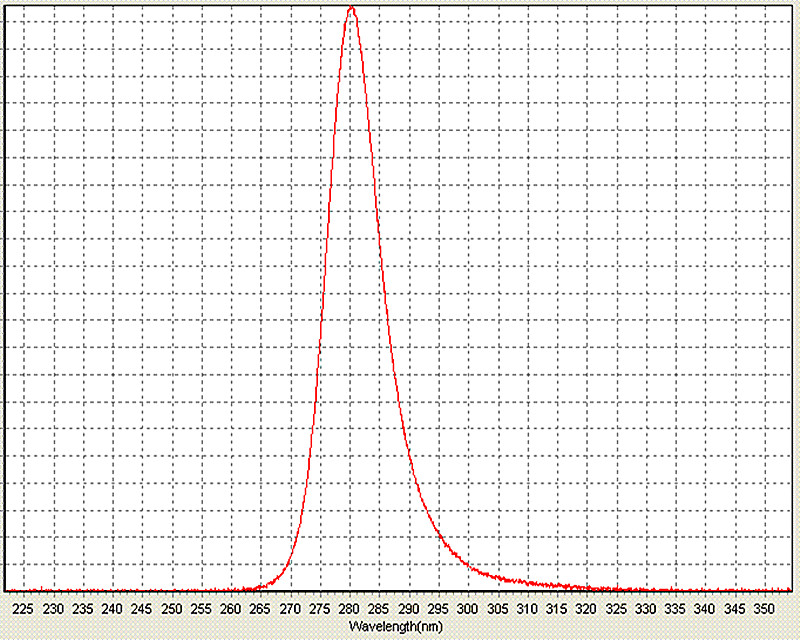

光谱图
LIV

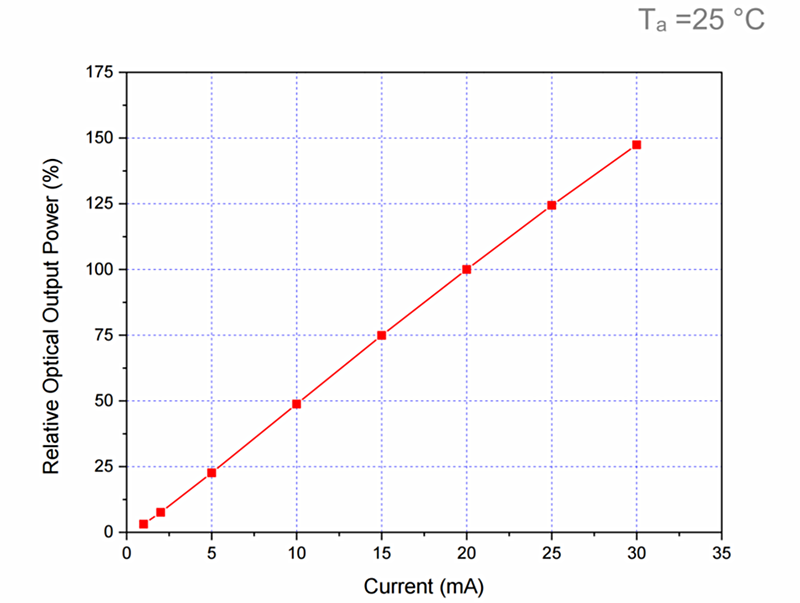

相对功率 vs. 驱动电流曲线

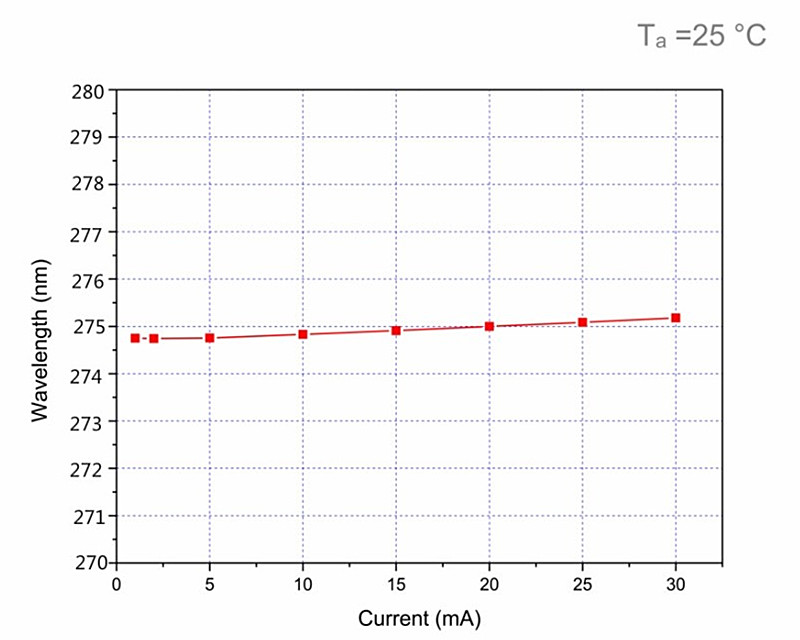

驱动电流与波长的关系曲线

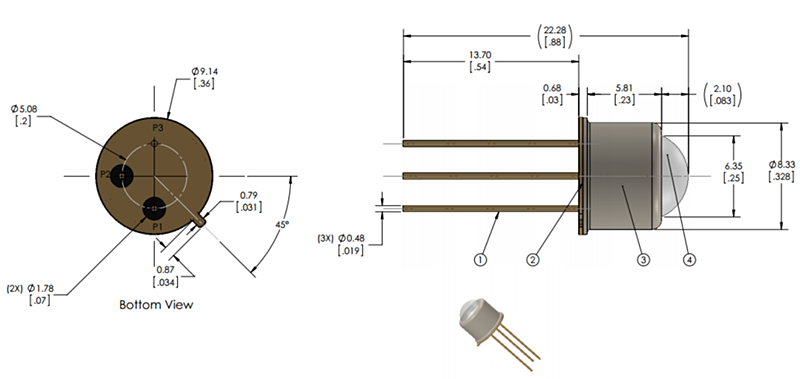

材料信息 | PIN# | 引脚定义 |
1、镀金pin脚 | P1 | Anode(+) |
2、TO39头部 | P2 | Cathode(-) |
3、金色端帽 | P3 | Case |
4、半球透镜 |
注意:
[1] 尺寸单位 mm/[in]
[2] 不成比例
[3] 尺寸仅供参考
[4] 我们有不通知改变尺寸的权利
