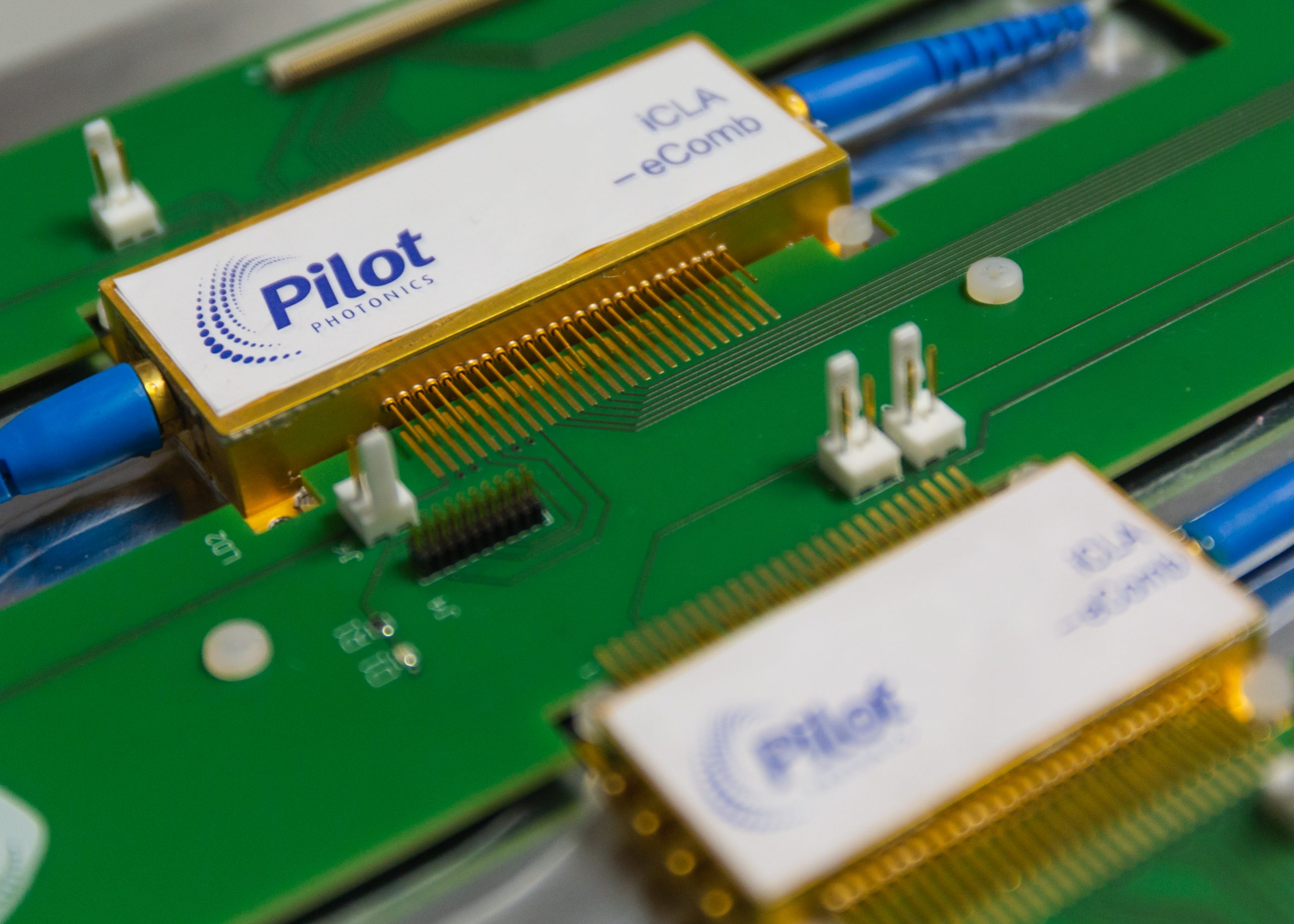

Pilot Photonics公司的iCLA集成了一个单片集成梳状激光器和解复用器，提供四个或更多同时产生的相干，在分离纤维上的相匹配输出，更换多达4个集成可调谐激光组件(iTLAs). 它被设计用于从单个激光模块驱动单个光纤上的多个400G/800G，相干光引擎。 并提供了调整四个输出波长分离的能力, 在保持相干和相位匹配特性的同时，降低所需的DSP复杂度。 该设备在一个软件控制的评估平台上提供所有所需的电流和温度控制。设置梳状管通道间距的射频信号可以在内部提供，也可以在外部提供。
产品特点四种可配置的相干波长，z高可达4 x 75GHz，可在单个光纤上选择并交付(2023年第二季度为4 x 150GHz)、 每通道输出功率16dBm、 每通道SMSR >30 dB、 线宽100 kHz (Q2 2023)、 使DSP复杂性降低和梳状激光器的光谱效率的好处、 降低了热和电子控制的复杂性、 带有所需驱动电子设备的评估平台
产品型号Pilot-iCLA
应用领域iTLA/激光阵列更换1.6T/3.2T超通道Tx&RxLO软件定义光学/弹性光网络数据中心互联产生毫米波和太赫兹信号5G信号生成
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 输出功率 线宽
1550nm 最大16dBm < 100 kHz

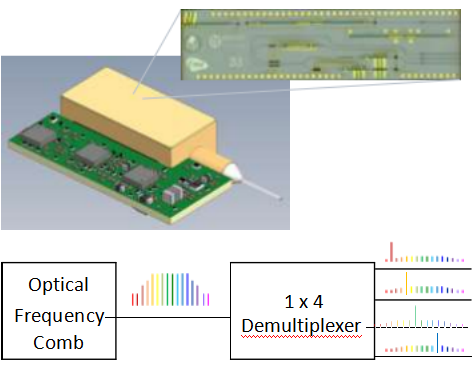

iCLA是一种单片InP PIC，将梳状激光器与解复用器结合在一起，在单个光纤上提供4个相干波长进行调制
目标指标
输出波长间隔 | 配置z高75GHZ(梳FSR的倍数) |
梳状FSR | 3.125 – 6.25 GHz |

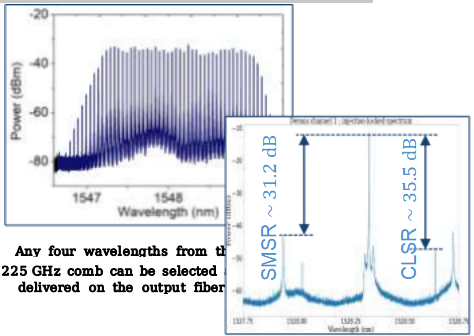

梳状总带宽 | 225 GHz @ -40 dB |
可选择的梳音数量 No. of Selectable Comb Tones | 梳状中的任意4个 (Any 4 from comb) |
每通道输出功率 Output power Per Tone | 16 dBm |
每通道SMSR (Per Tone SMSR) | > 30 dB |
线宽 | < 100 kHz |
光学参数规格 | Min. 值 | 典型值 | Max. 值 | 单位 | 注释 |
输出数/通道数 | 4 | 独立的纤维 | |||
工作波长 | 1548.8 | 1550 | 1551.2 | nm | 4 ch, 75 GHz间距 |
梳状带宽 | 125 | - | 250 | GHz | At -40 dB |
梳状无光谱范围 | 3.125 | 6.25 | 12.5 | GHz | |
输出通道间距 | 3.125 | 37.5 | 75 | GHz | 4个通道，等距。可能有许多相等/不等间距的组合 |
单信道调谐 | - | - | 1 | nm | |
输出功率 | 0 | - | 16 | dBm | |
边模抑制比 | 30 | 40 | 60 | dB | |
邻道抑制 | 25 | 30 | 40 | dB | |
线宽 | 0.7 | 1 | MHz | 2023年第二季度100千赫 | |
相对强度噪声 | - | - | -125 | dBc/Hz | |
操作规范 | |||||
反向电压(任意截面) | - | - | 2 | V | |
总功耗 | 8.5 | W | PIC and TEC | ||
制冷器电压 | -2.5 | 2.5 | V | ||
制冷器电流 | -2.2 | 0 | 2.2 | A | |
芯片温度 | 15 | 20 | 50 | °C | |
外壳温度 | -5 | 25 | 75 | °C | |
储存温度(非操作) | -40 | 60 | °C | ||
25℃时的热敏电阻 | 10 | kΩ | NTC, Beta 3575 k | ||
物理性能 | |||||
尺寸 | 8 x 4 | mm | 裸晶片 | ||
光纤类型 | Corning PANDA PM | 在蝶形包装中，慢轴对准 | |||
光纤连接器 | FC/APC | 在蝴蝶包里，窄键 |
