AQA0600A波长扫描光源输出单纵模激光，该激光连续波长相位扫描，无跳模。该模块化光源内置于 40 x 27 x 31.6 mm 金属封装中。 其扫描频率为1.25KHz，是用于医学和化学领域测量应用的理想传感光源。该扫描光源输出1060nm的高相干连续光，具有紧凑的金属封装（40×27×31.6 mm）和低吸水性，非常适合用于医疗和化学OCT、生物成像设备以及薄膜测试仪。 开发背景:使用激光干涉测量的OCT正在作为新的的光学测量技术，被应用于从生物材料的非接触截面测量，到眼科诊断中视网膜的医学观察等各个领域。 为了拓展更多的应用，te别是医学和化学领域的应用，安立公司利用其不一样的MEMS技术开发了这款具有高扫描速度的光源，其具备高相干性以及低吸水率的1060 nm中心波长。
产品特点1060nm波段扫描激光器、单纵模调用，无跳模、小型、轻量化的组装、扫描频率：1250Hz，正弦、波长扫描范围：30nm、平均光输出：≥10mW
产品型号AQA0600A
应用领域用于内部结构测量的OCT(OpticalCoherenceTomography)医疗OCT生物成像和膜厚测量集成到光纤传感设备中集成到生物成像设备中
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 波长扫描范围 扫描频率
1060±5nm 30nm 1250±50Hz
jue对Max. 额定值（Tm=25°C）
名称 | 符号 | 范围 | 单位 |
LD正向电流 | IF | 180 | mA |
LD反向电压 | VR | 2 | V |
MEMS驱动线圈应用 | - | 波长扫描宽度不应超过 32.5 nm | - |
工作热敏电阻温度1) | Tth | +20到+30 | ℃ |
储存温度2) | Tstg | -20到+60 | ℃ |
*超过jue对Max. 额定值可能会导致设备故障。
1）相对湿度：≤85%，无冷凝
2）相对湿度：≤95%，无冷凝
名称 | 符号 | 测试条件 | 范围 | 单位 |
光纤连接器 | - | - | FC/APC | - |
光纤长度 | - | SMF | 750±50 | mm |
振荡模式 | - | - | 单纵向和无模式跳跃 | - |
光输出波长 更改方法 | - | - | 正弦 | - |
中心波长 | λc | 在30nm扫描时 | 1060±5 | nm |
波长扫描范围 | - | - | 30 | nm |
扫描频率 3） | - | - | 1250±50 | Hz |
平均光输出 | Pf | - | ≥10 4） | mW |
光源连接器 | - | - | HIROSE;DF1B-14DES-2.5RC | - |
连接器电缆长度 | - | - | 60±10 | mm |
热敏电阻 | Rth | Tth=25℃，B=3450K±2% | 9.8≤Rth≤11.7 | kΩ |
微机电线圈电阻器 | - | - | 7±2 | Ω |
尺寸 5） | - | 40（W）x 27（H）x 31.6（D） | mm | |
重量 | - | - | <200 | g |
3）扫描频率取决于波长扫描光源内置的MEMS器件的机械操作系统频率，用户无法调整。
请勿使用MEMS器件1250±50 Hz频率范围之外的驱动信号，否则可能会损坏。
4） AQA0600A（本产品）设计为客户电子产品使用的组件。因此，它被排除在 21 CFR 1040.10 合规性之外。
5）本产品在底面使用四个M2.5 螺栓安装。使用扭矩起子将这些螺栓拧紧至0.07 至 0.08 N. m。

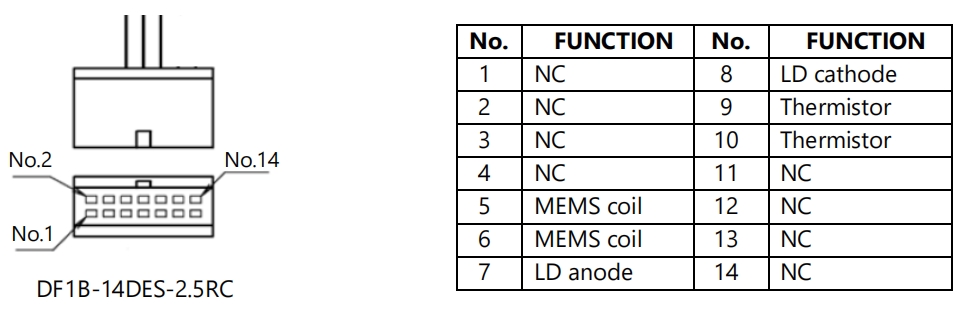

引脚 | 功能 | 引脚 | 功能 |
1 | NC | 8 | LD阴极 |
2 | NC | 9 | 热敏电阻 |
3 | NC | 10 | 热敏电阻 |
4 | NC | 11 | NC |
5 | 微机电线圈 | 12 | NC |
6 | 微机电线圈 | 13 | NC |
7 | LD阳极 | 14 | NC |
