德国Innolume公司提供广泛的高功率空间单模激光二极管产品组合，适用于780nm至1340nm范围内的任何波长。 可选TO-9（9mm）的自由空间光输出封装，也可选标准14引脚蝶形封装尾纤输出（单模尾纤，保偏尾纤均可选）。 保偏尾纤（PM）输出的激光二极管模偏振消光比（PER）通常> 18dB。 这些光纤耦合激光二极管可以被配置为以CW（高达600mW）或脉冲模式操作，并且可以可选地配备有用于光谱稳定的光纤布拉格光栅（FBG）版本。 德国Innolume脉冲激光二极管专为种子源应用而设计，具有高达1.2W的低噪声峰值光功率，加宽的光谱可抑制高功率光纤激光器中的受激布里渊散射（SBS）。 每个激光二极管产品线都通过了认证程序，以证明高可靠性。所有提供的激光器都通过了单独的筛选程序，并附有详细的出厂检验报告。
产品特点300 mW峰值功率 50 ps脉冲持续时间（FWHM） 可选：RF连接器（SMB） 可选：阻抗匹配（50 欧姆）
产品型号DFB-1064-HI-300-GS
应用领域光纤激光播种设备校准
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
峰值波长 输出功率 脉冲持续时间(脉宽 光纤类型
1027-1080nm 300mW 50Ps HI-1060
测试操作条件 | |||||
参数 | 符号 | Min. | Typ. | Max. | 单位 |
脉冲电流幅度 | Iamp | 600 | mA | ||
直流电流（通过Bias-T） | IDC | 3 | mA | ||
脉冲电流持续时间（FWHM） | τel | 350 | ps | ||
脉冲重复率 | F | 1 | 250 | MHz | |
芯片温度 | Top | 15 | 25 | 40 | ℃ |
光脉冲 测试条件：@operating point，Tcase=25°C。 | |||||
参数 | 符号 | Min. | Typ. | Max. | 单位 |
峰值功率 | Ppeak | 250 | 300 | mW | |
脉冲持续时间（FWHM） | τ | 50 | 60 | ps | |
中心波长 | λ | 1028 | 1080 | nm | |
波长容差 | λt | 1 | nm | ||
频谱宽度（-10dB） | Δλ-10dB | 0.1 | 0.150 | 0.2 | nm |
波长热系数 | Δλ/ΔT | 90 | 110 | pm/℃ | |
jue对Max. 额定值 | |||
参数 | Min. | Max. | 单位 |
LD正向电流（CW） | 250 | mA | |
LD正向电流（脉冲，2%占空比） (Pulse, 2% duty cycle) | 2 | A | |
激光二极管反向电压 | 1 | V | |
TEC电流 | 3 | A | |
TEC电压 | 4 | V | |
储存温度范围（原始密封包装中） | 5 | 80 | °C |
引线焊接温度（Max. 5秒） | 250 | °C | |
外壳工作温度范围 | 10 | 50 | °C |
典型性能仅供参考
测试条件: @ operating point， Tcase=25°C.

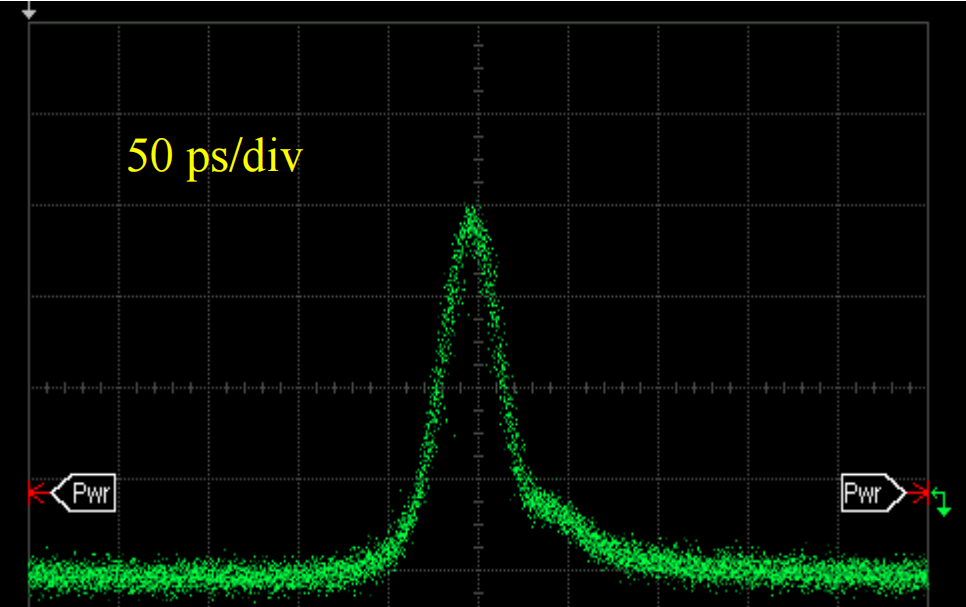

脉冲形状
射频模块、AVN-4-C-M-PN脉冲发生器；由分裂光信号触发；50ps/div

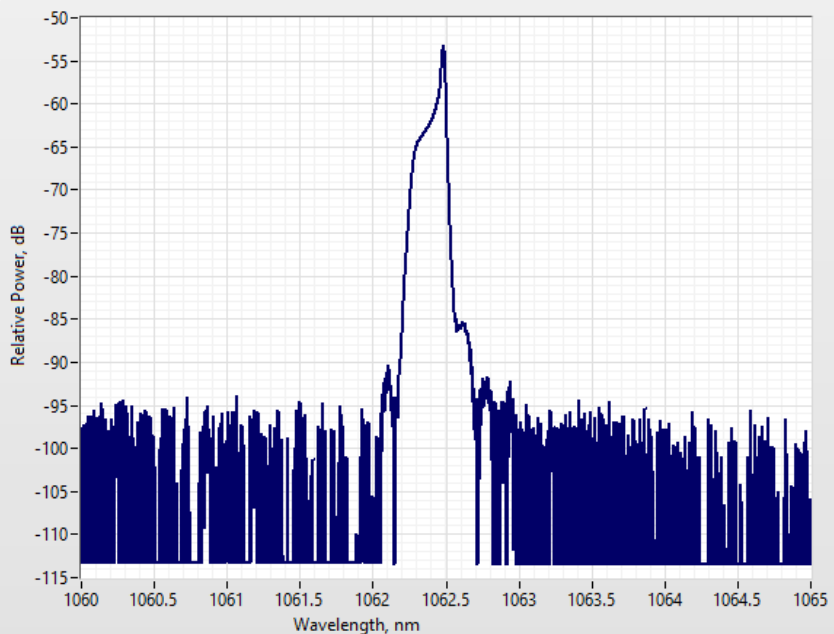

激光光谱
10pm分辨率

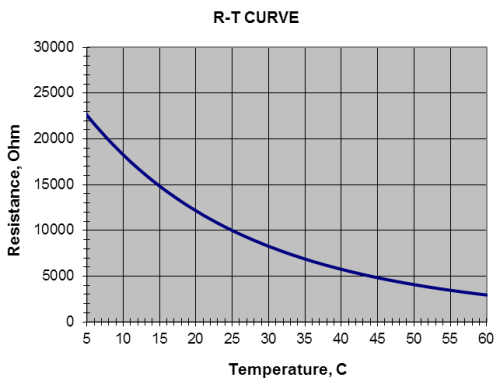

热敏电阻规格 | 光纤规格 | ||||||
参数 | 值 | 单位 | 参数 | HI1060 | PM980 | 单位 | |
热敏电阻类型 | NTC | 数值孔径 (Typical) | 0.14 | 0.12 | - | ||
阻抗@25°C | 10 ± 0.1 | kOhm | 截止波长 | 920±50 | 900±70 | nm | |
Beta 0-50°C | 3375 | K | 模场直径 (@1060nm) | 6.2±0.3 | 6.6±0.3 | μm | |
 | 包层直径 | 125±1 | 125±1 | μm | |||
芯层到包层的偏移 Core-to-cladding offset | ≤0.5 | ≤0.5 | μm | ||||
光纤长度 | 1.0 ± 0.1 | 1.0 ± 0.1 | m | ||||
连接器 | FC/APC (窄键) | ||||||
慢轴对准 | |||||||

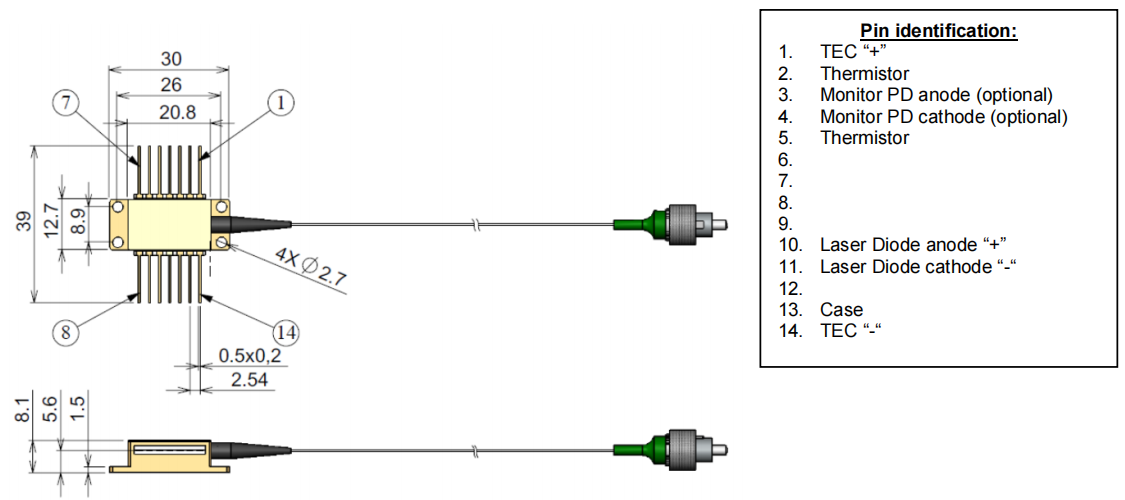

14针二极管尺寸（所有尺寸均以mm为单位）

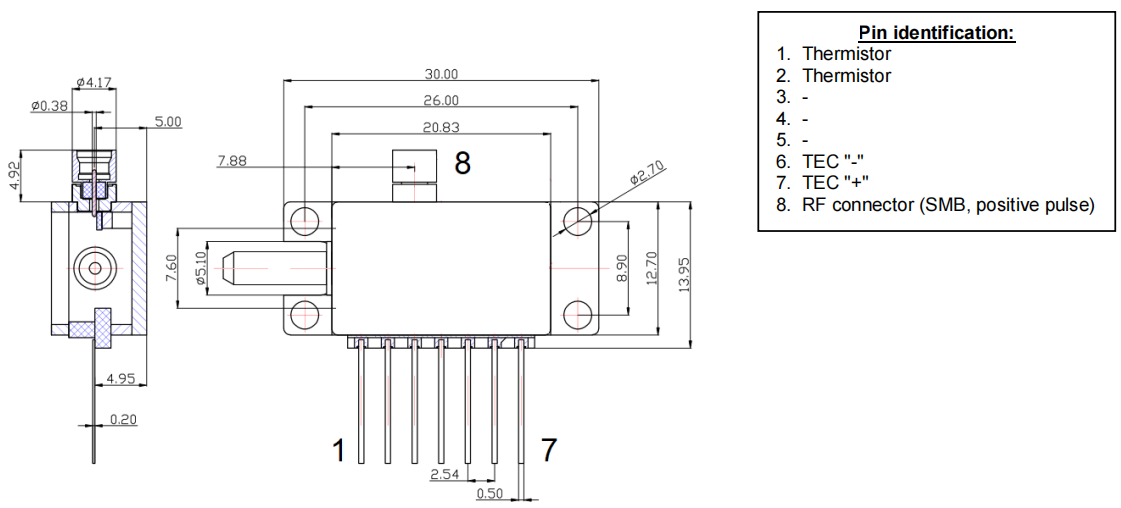

带RF连接器的尺寸（所有尺寸均以mm为单位）
型号示例
DFB-1064-PM-300-GS -> 300mW脉冲功率 @1064nm, PM-980 fiber
DFB-1064-HI-300-GS -> 300mW脉冲功率 @1064nm, HI-1060 fiber
DFB-1030-PM-300-GS-RF -> 300mW脉冲功率 @1030nm, PM-980 fiber, 带RF连接器
相关型号
型号 | 峰值波长范围3 | 输出脉冲功率4 | 脉冲持续时间 | 光谱宽度4 (-10dB) | 波长温度可调性 | 工作电流 |
nm | mW | nm | pm/K | mA | ||
DFB-10XX-YY-300-GS | 1027 – 1080 | 300 | 50 ps | 0.150 | 90 | 600 |
OP-10XX-YY-300-GS 5 | 1027 – 1080 | 300 | 60 ps | 0.150 | 90 | 600 |
OP-10XX-YY-300-ns 5 | 1027 – 1080 | 300 | 1-10 ns | 0.150 | 90 | 1000 |
3–该范围内的任何波长都可用，公差为±1nm
4–在增益切换模式下
5–皮秒（增益切换）和纳秒激光二极管驱动器可与激光器一起订购或单独订购
该设备发出的光是不可见的，可能对人眼有害。设备运行时，避免直视光纤连接器。在连接器打开的情况下操作时，必须佩戴适当的激光安全眼镜。
jue对Max. 额定值只能在短时间内应用于激光二极管。长时间暴露于Max. 额定值或暴露于一个以上的Max. 额定值可能会导致设备损坏或影响其可靠性。在超出Max. 额定值的情况下操作激光二极管可能会导致设备故障或安全隐患。
必须使用与部件一起使用的电源，以确保不会超过Max. 正向电流。
需要为散热器上的激光二极管提供适当的散热器。激光二极管必须用4个螺钉（以X型方式拧紧，初始扭矩设置为0.075Nm，最终X型螺栓拧紧至0.15Nm）或夹具安装在散热器上。散热器表面平整度的偏差必须小于0.05mm。建议在外壳底部和散热器之间使用铟箔或导热软材料作为热接口。不希望使用热润滑脂。
避免激光二极管的背反射。它可能会在频谱和功率稳定性方面对设备性能产生影响。它还可能导致致命的激光二极管端面损坏。强烈建议使用光学隔离器来阻挡背反射。不要拉动光纤。不要弯曲半径小于3 cm的光纤。
只能使用干净的光纤连接器操作激光模块。必要时，定期检查并清洁接头。要清洁连接器，只能使用与洁净室兼容的纸巾，将一些异丙醇放在上面并仔细清洁连接器的端面，或使用专用的光纤清洁工具。仅在关闭激光电流的情况下进行清洁。
静电放电可能导致设备故障。采取必要的预防措施防止ESD。
