凭借经过优化的光学特性，760nm 单模DFB成为高要求传感系统应用的理想选择。创新型芯片设计已对高阶纵向与横向模式加以抑制，同时具有线性偏振稳定性。激光器具有出光功率高，线宽窄以及良好的一致性目前深受国内科研客户青睐。目前我们现有库存波长760nm DFB用于TDLAS氧气检测，以及795nm VCSEL用于Rb原子钟实验，还有852nm VCSEL用于CS原子冷却。原型号已更新PL-DFB-0760-40-A81-TO5
产品特点超高输出功率 窄线宽 内部TEC和热敏电阻 2 nm TEC的可调性
产品型号PL-DFB-0760-D-A81-TO5
应用领域TDLAS氨气分析检测光学相干实验
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
760nm
参数 | 符号 | Min. 值 | 典型值 | Max. 值 | 单位 | 备注 |
入射波长 | λR | 760 | 760.5 | 761 | nm | T = 20°C, ITEC = 0, POP= 35mW |
阈值电流 | ITH | 40 | mA | T = 20°C | ||
输出功率 | Popt | 20 | 30 | 40 | mW | T = 0 … 50°C |
阈值电压 | UTH | 1.80 | V | |||
激光电流 | IOP | 130 | mA | Popt = 35mW | ||
激光电压 | UOP | 2.0 | V | Popt = 35mW | ||
电光转换率 | ηWP | 12 | % | Popt = 35mW | ||
斜率效能 | ηS | 0.74 | W/A | T = 20°C | ||
3dB调制带宽 | ν@3dB | 0.10 | GHz | Popt = 35mW (由于ESD防护二极管) | ||
相对噪声强度 | RIN | -130 | -120 | dB/Hz | Popt = 0.3 mW @ 1 GHz | |
波长调谐电流 | 0.01 | nm/mA | ||||
波长调谐温度 | 0.1 | nm/deg | ||||
热电阻 | Rthermal | 3 | 5 | K/mW | ||
边模式抑制 | 30 | dB | ||||
光束发散度 | θ | 10 | 25 | ° | Popt = 35mW满1/e2带宽 | |
光谱带宽 | Δν | 3 | MHz | Popt = 35mW | ||
TEC电流 | ITEC | 1000 | mA | 需适当散热器 |
绝对最大值
● 储存温度 -40 … 125°C
● 工作温度 -20 … 80°C
● 电功率损耗 5 mW
● 正向激光电流 130 mA
● 反向电流 10 mA
● 焊接温度* 270C°
(*TEC 温度必须低于 70°C)
L-I-V曲线

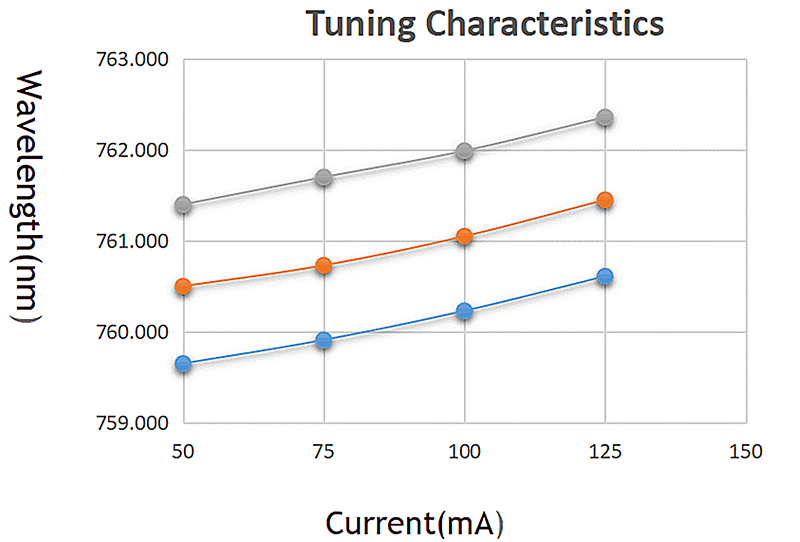

TEC电流调谐下的温度/波长

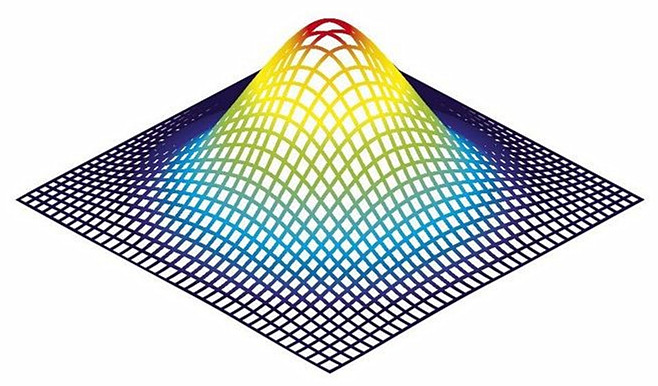

光束质量分析

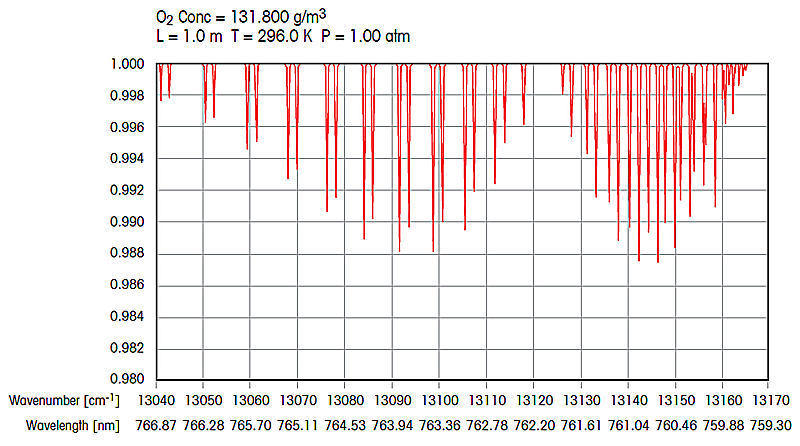

氧气吸收谱线

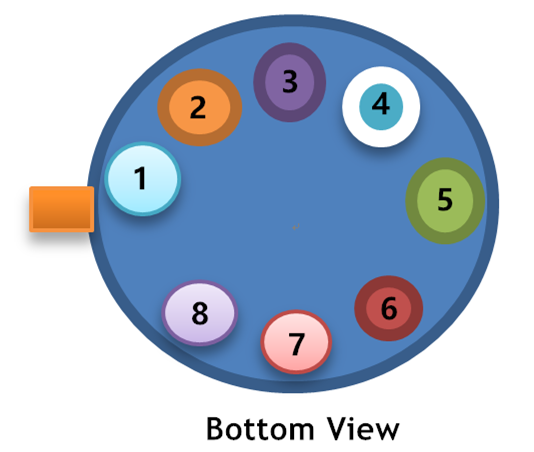

带TEC管脚配置
序列号 | 引脚定义 | 序列号 | 引脚定义 |
1 | LD+ | 5 | Thermistor |
2 | LD- | 6 | Thermistor |
3 | Cooler- | 7 | PD+ |
4 | Cooler+ | 8 | PD- |
PL-DFB-□□□□-☆-A8▽-TO5
□□□□：波长
0760：760nm
1270：1270nm
1532：1532nm
1392：1392nm
1512：1512nm
1567: 1567nm
*****
1653.7: 1653.7nm
☆：输出功率
A：10mW
B：20mW
C: 30mW
D: 40mW
▽：波长容差
1：±1nm
2：±2nm
