QCL7400 - 7.4um低功耗台式DFB-QCL中红外量子级联激光器是筱晓2018上半年开发出的国内先进低功耗的QCL DFB激光.超过100nm的可调谐范围，输出功率大于25mw满足客户测试气体传感等工业需求。我们的激光器准直输出输出功率稳定，温度波长稳定性高比传统大功耗的量子级联激光器的稳定性高出好几个数量级。为我们中红外测试的客户提供了优秀的测试光源。
产品特点低功耗，高功率，高边模抑制比，软件智能控制， 结构体积较小
产品型号LDC-MIR-QCL-W7400-1-DFB-005
应用领域TDLAS高精度痕量分析中红外测试光源
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
峰值波长 光谱宽度 输出功率 激光器类型
7.4um 1MHz 5mW QCL-DFB
参数 | 单位 | 技术指标 | ||
Min. 值 | 典型值 | Max. 值 | ||
7.4umDFB-QCL | ||||
激光准直输出功率 | mW | 5 | ||
峰值工作波长 | um | 7.4 | ||
光谱宽度（FWHM） | MHz | 1 | ||
输出边模抑制比（SMSR） | dB | 20 | ||
输出隔离度 | dB | 30 | ||
波长温度系数 | nm/℃ | 0.6 | ||
波长电流系数 | nm/mA | 0.2 | ||
输出功率稳定性（8小时） | % | ±1 | ±4 | |
输出功率可调范围 | % | 0 | 100 | |
TEC工作范围 | ℃ | 0 | 50 | |
工作电压 | VAC | 100 | 220 | 240 |
工作温度 | ℃ | 0 | 55 | |
存储温度 | ℃ | -20 | 65 | |
规格尺寸 | mm | 290(L)x108(W)x68(H)mm | ||
技术指标说明：
1.输出功率可选；
2.峰值工作波长可指Ding；
3.输出功率稳定性测试条件为25度，开机预热30分钟后；
4.Max. 功耗是指极限工作条件下的整体功耗。

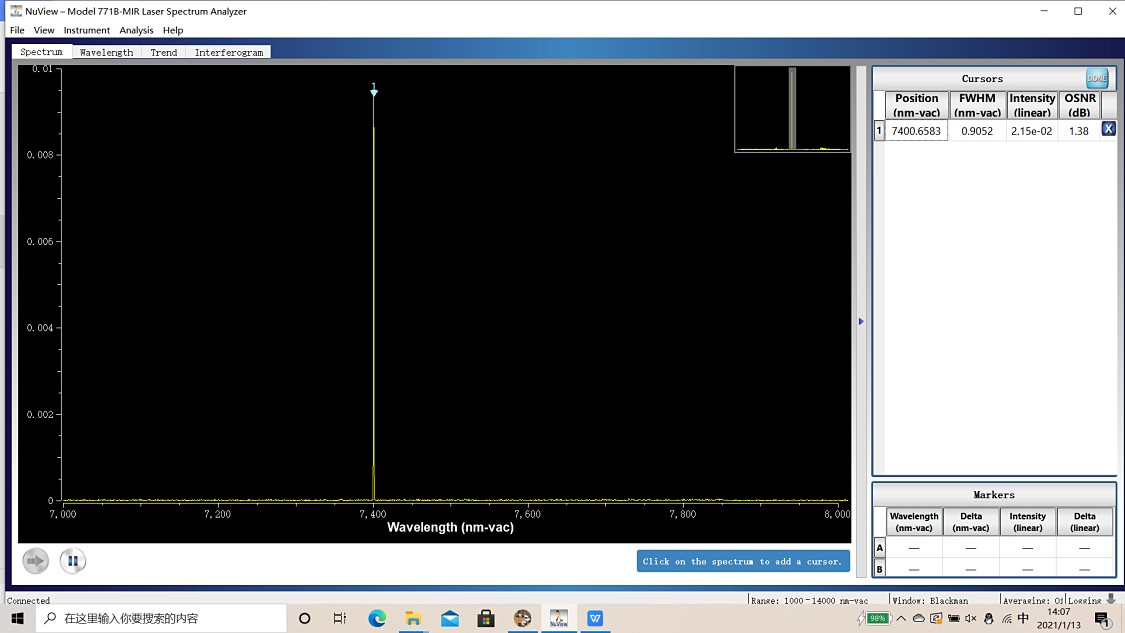

测量的光谱图

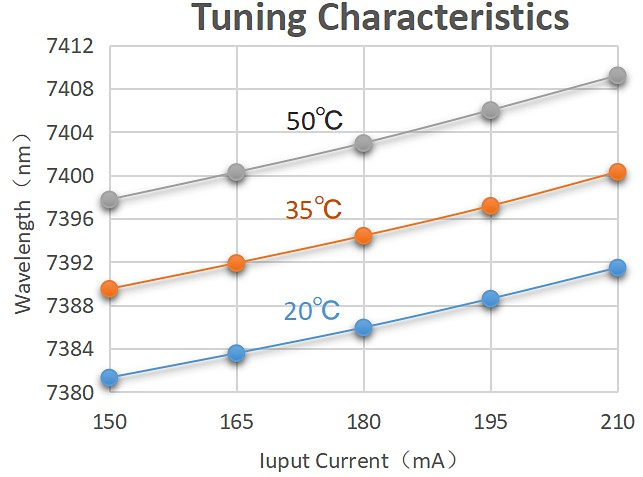

波长温度调谐曲线

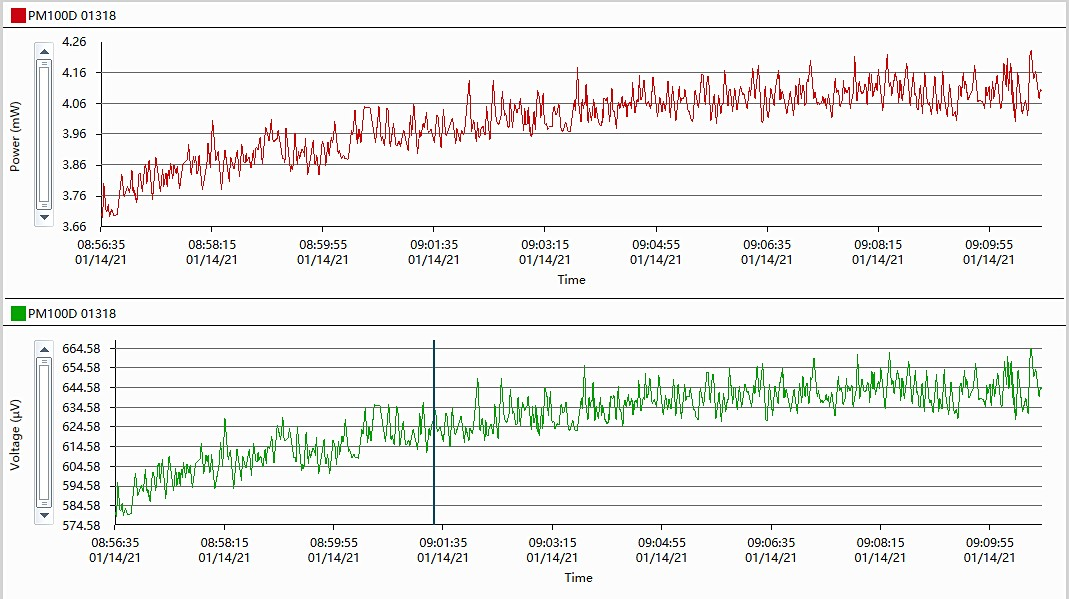

功率稳定性
QCL激光器特征曲线（7.4um典型波长为例）

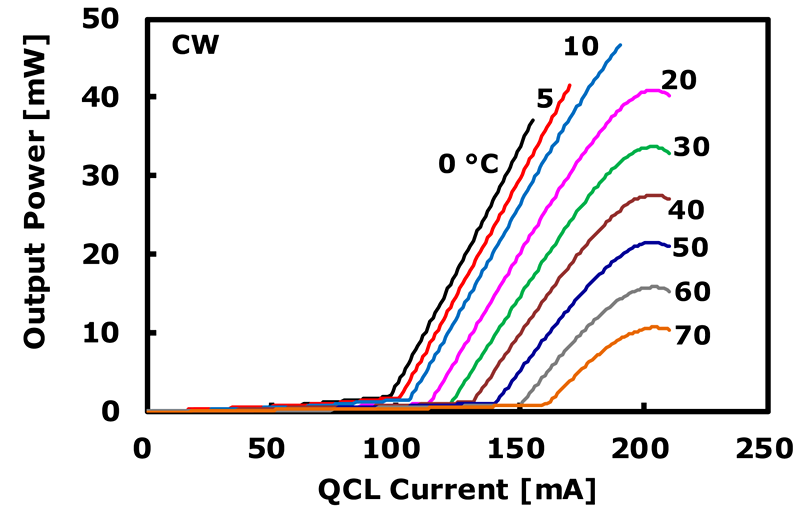

输出功率特征曲线：

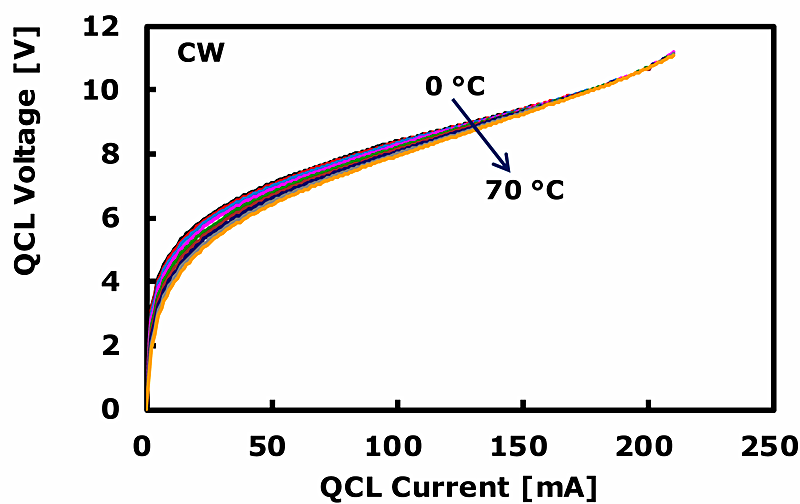

电压特征曲线

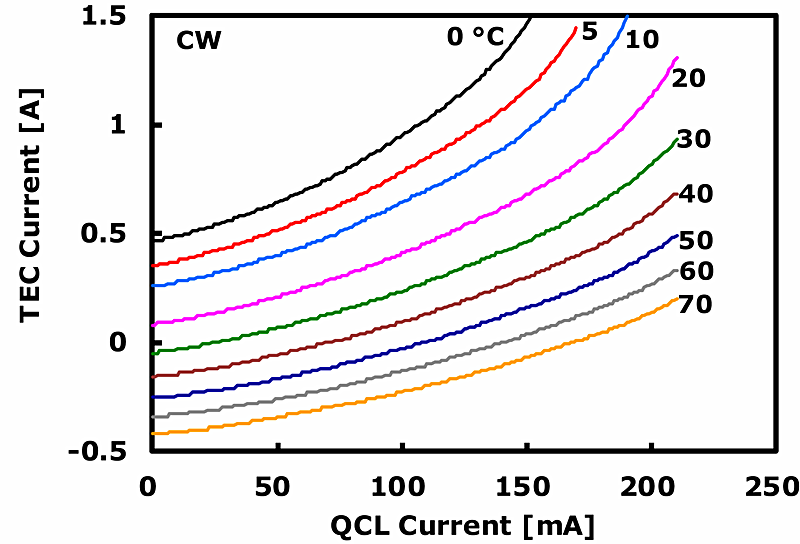

TEC电流特征曲线

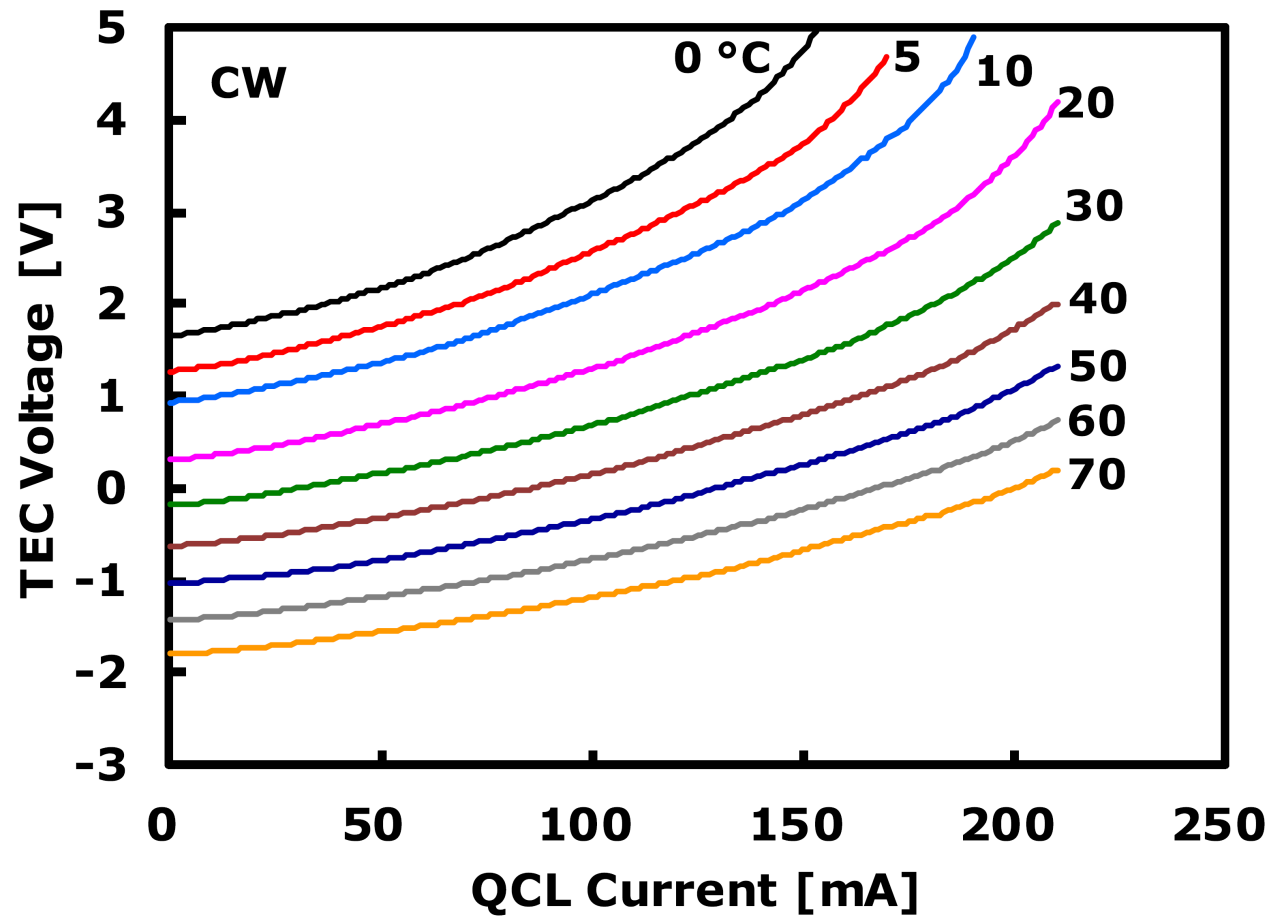

TEC电压特征曲线

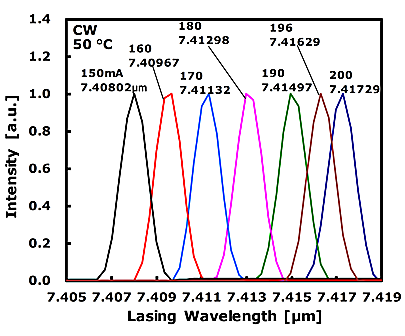

激光光谱(连续)

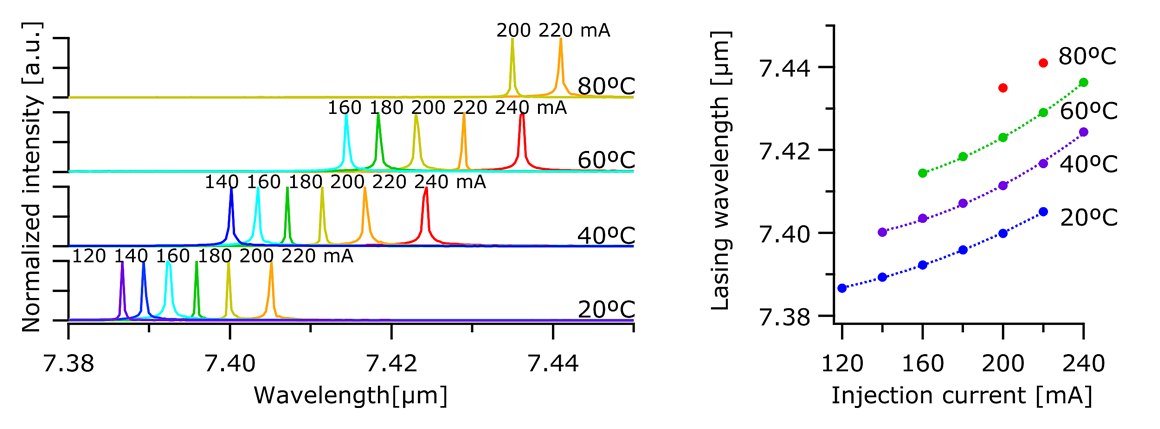

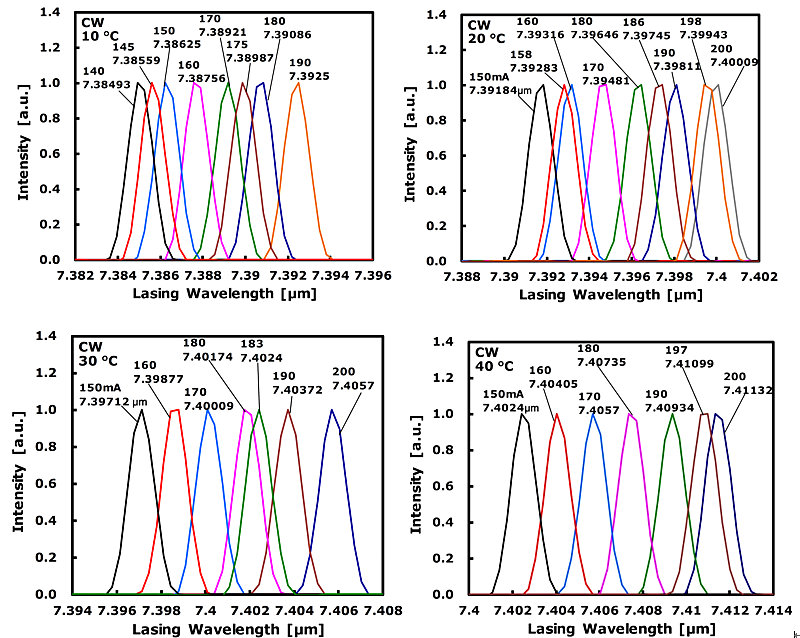

波长温度电流调谐曲线

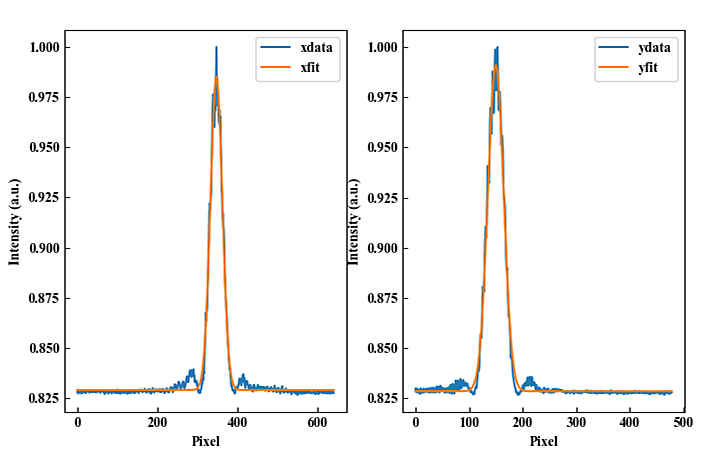

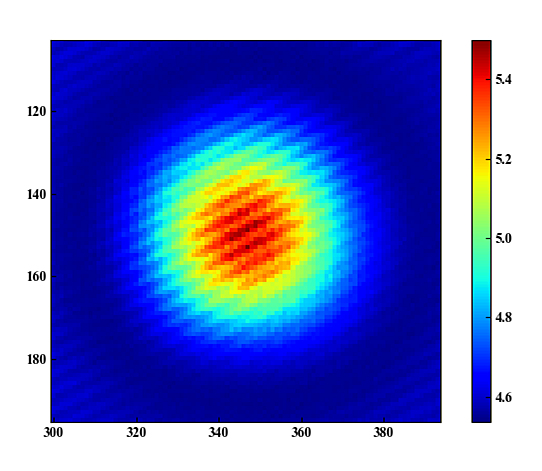

量子级联激光器输出光斑
测试相机Pixel size = 5 μm，高斯拟合光斑直径为320 μm

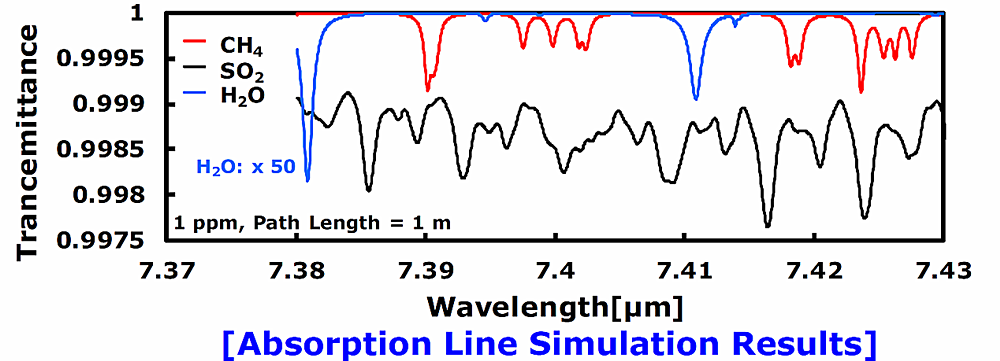

7.4um附近吸收谱线仿真结果

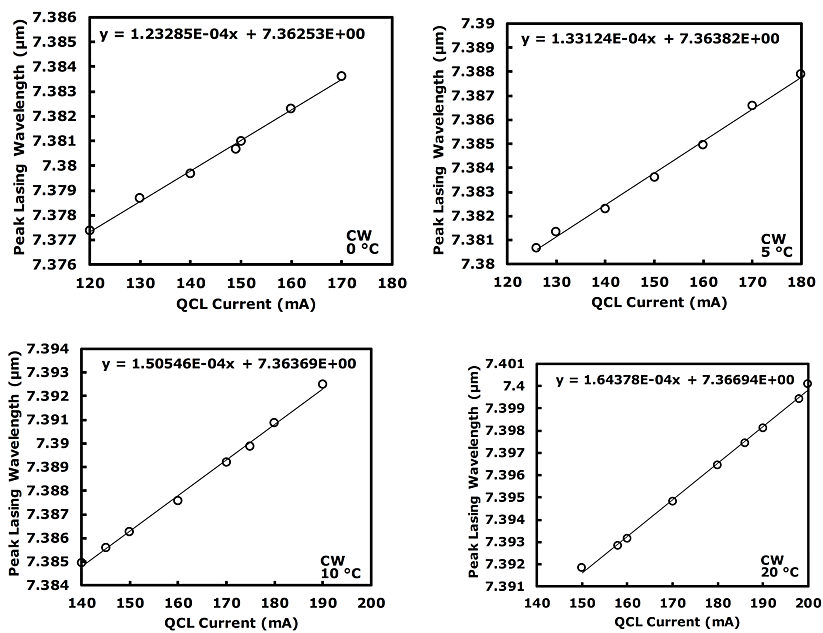

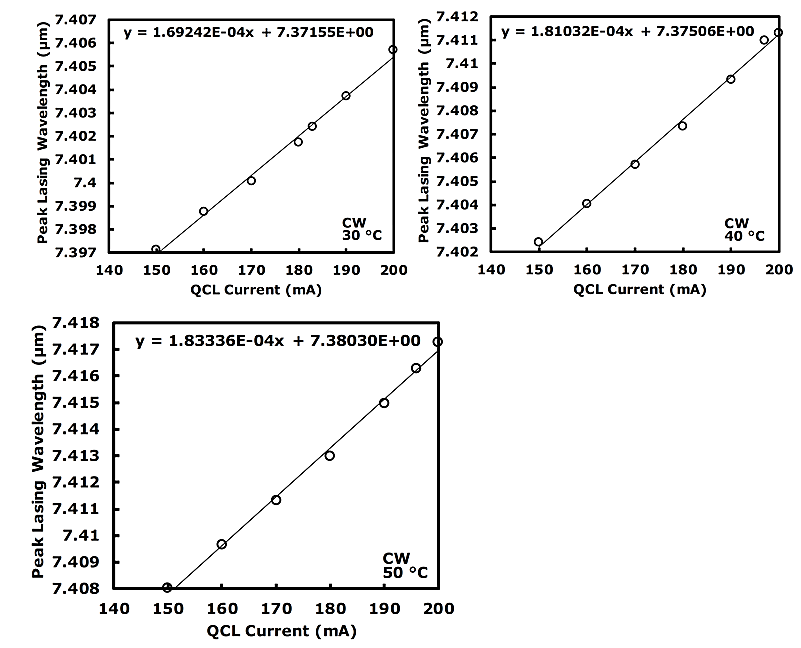

峰值波长与电流的关系曲线图

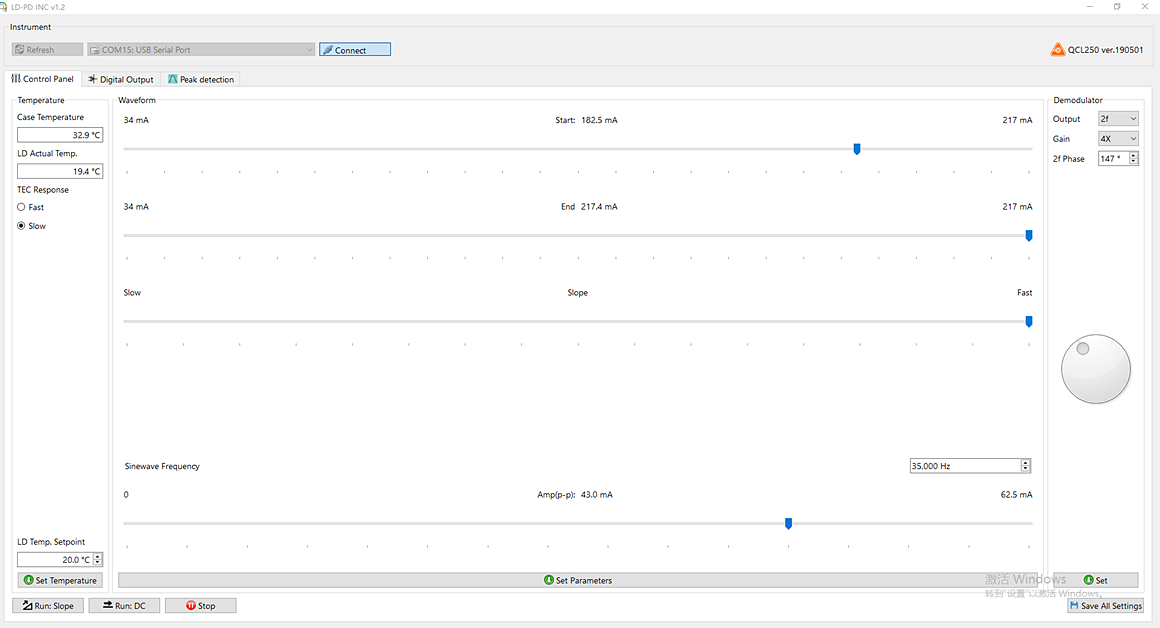

控制软件:
MIR-QCL- W□□□□ -☆-△-XX
W□□□□：Wavelength
7400: 7400nm
10530: 10530nm
☆ ：准直输出
1: 带
0: 不带
△：激光器类型
FP: QCL-FP
DFB: QCL-DFB
XX: 输出功率
005=5mw
010=10mw
100=100mw
