    850nm单模光纤耦合VCSEL激光二极管（不带TEC）

    PL-VCSEL-1-A81 850nm VCSEL 是一款垂直发射 MOVPE 生长的 GaAsP/AlGaAs 单模二极管激光器。 波长调谐可以通过激光电流和温度调谐来实现。内置TEC和热敏电阻。我们的 850 nm 单模 VCSEL 专为高速、高性能通信应用而设计。

    产品特点电学和光学特性对温度的依赖性较低，垂直腔面发射激光器，内部TEC和热敏电阻，ESD保护，窄线宽，2nm可调谐

    产品型号PL-VCSEL-W0850-0-A82-CPSA

    应用领域长途电话接入网局域网以太网

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    相关产品

    资料下载

    主要参数
  • 核心参数

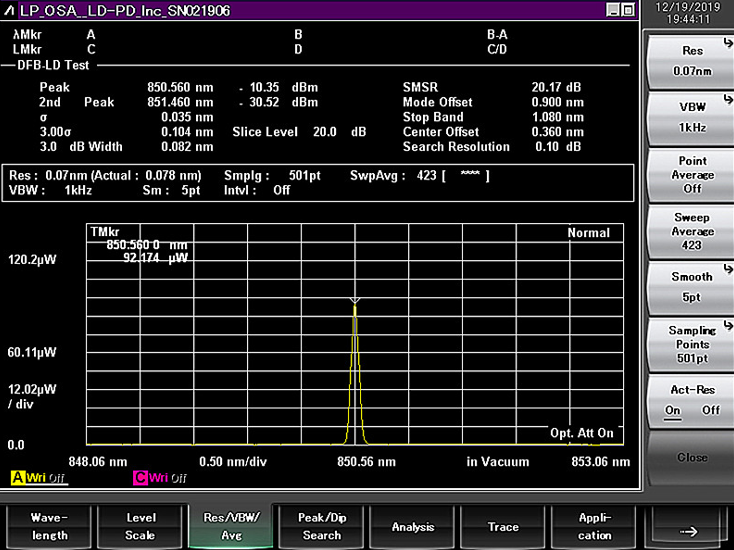

  • 850nm

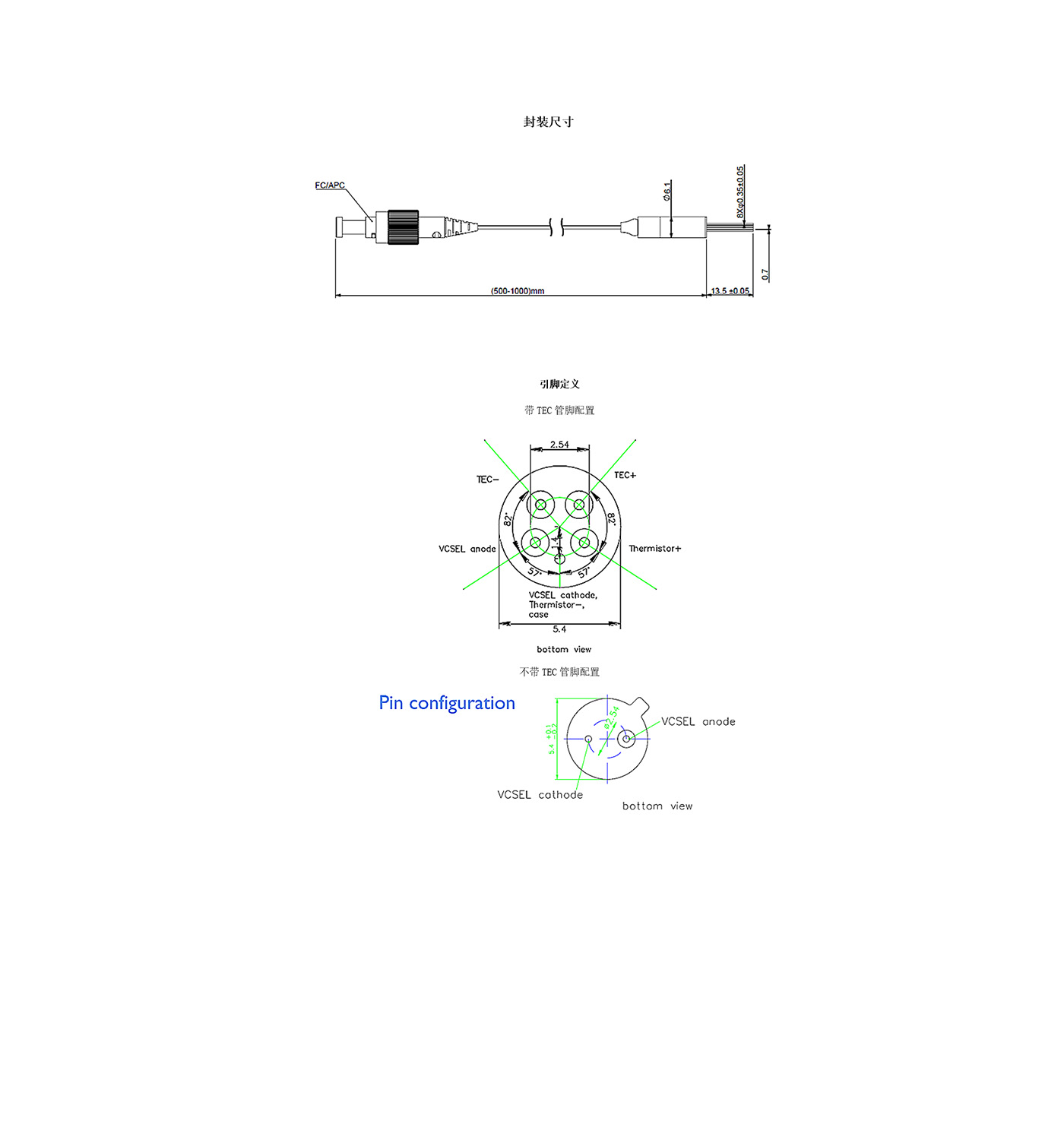

  • 尺寸图
    • 光电参数

    条件：TOP = 20°C, IOP = 10.0 mA除非另有说明（TOP=芯片背面温度，由TEC控制）

    参数

    符号

    最小

    典型

    最大

    单位

    备注

    工作波长

    λR

    850nm

    阈值电流

    ITH


    1


    mA


    输出功率

    Popt

    0.5

    1


    mW


    阈值电压

    UTH


    1.8


    V


    工作电流

    IOP


    3


    mA

    Popt =   0.5mW

    工作电压

    UOP


    3


    V

    Popt=   0.5 mW

    光电转换率

    ηWP


    12


    %

    Popt=   0.5 mW

    斜率效能

    ηS


    0.3


    W/A


    上升和下降时间

    Tr /Tf


    90/120


    Psec


    微分串联电阻

    RS


    100

    200

    Ω

    Popt  =   0.5 mW

    3dB   调制带宽

    ν3dB

    0.10

    2.5


    GHz

    Popt  =   0.5 mW

    Due   to   ESD protection diode

    相对噪声强度

    RIN


    -130

    -120

    dB/Hz

    Popt =   0.3 mW @ 1   GHz

    波长电流调谐系数



    0.6


    nm/mA


    波长温度调谐系数



    0.06


    nm/K


    热敏电阻(VCSEL chip)

    Rthermal

    3


    5

    K/mW


    边模抑制比（SMSR)


    35



    dB

    I   = 2 mA

    光束发散角

    θ

    10


    25

    °

    Popt =   0.5mW, full width 1/e2

    光谱宽度



    100


    MHz

    Popt =   0.5 mW


    Tec 特性

    单位

    最小

    典型

    最大

    备注

    Tec 电流

    mA

    -150(Heating)


    +300(Cooling)

    Proper   Heart Sink Required

    NTC 热敏电阻

    KΩ

    9.5

    10.0

    10.5

    T=25℃@10 KΩ

    NTC 热敏电阻

    KΩ

    10/exp{3892-(1/289K-I/TOP)}

    产品特性

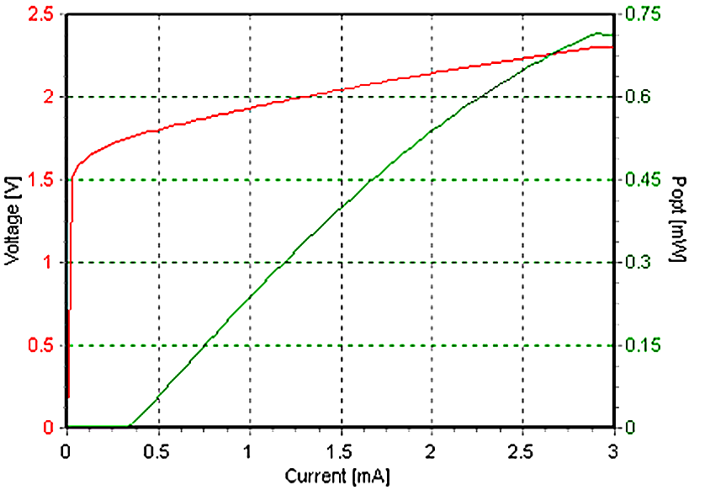

    L-I 曲线(T@25°C)

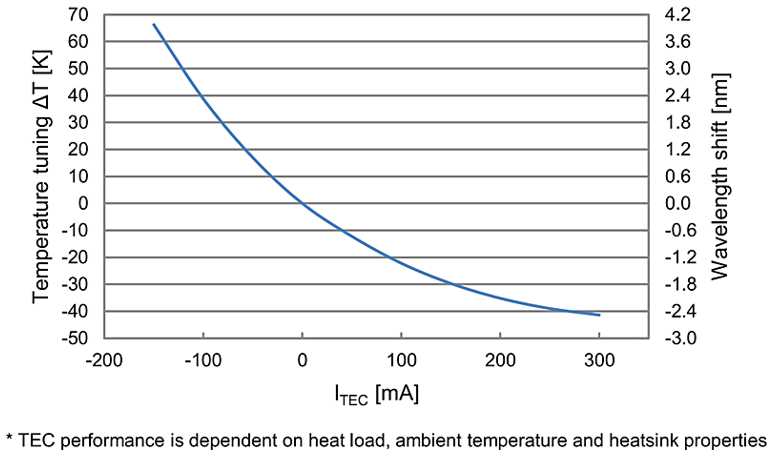

    温度/波长调谐曲线@TEC电流

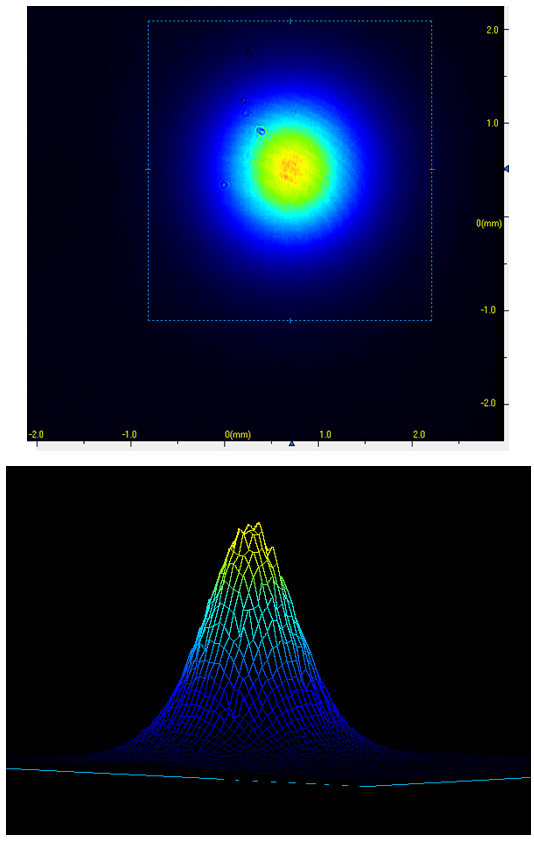

    激光光斑图(2D/3D)

    62bd4a7011d33 (1).png


    光束轮廓

    在远场中，单模VCSEL的强度分布是wan美的高斯形状


    绝对最大值参数

    绝对最大值参数

    参数

    单位

    最小

    典型

    最大

    存储温度

    ℃

    -40

    25

    125

    芯片温度

    ℃

    +10

    25

    40

    工作电流

    mA

    0

    3.0

    5.0

    正向电压

    V

    0.8

    3.0

    4.8

    TEC 电流

    mA

    -150

    -

    +300

    焊接温度*

    ℃

    100

    130

    260

    功耗

    mw

    -

    -

    5

     (*TEC温度必须低于150℃）

    订购信息

    PL-VCSEL-□□□□-☆-A8▽-XX

    □□□□：Wavelength

    0760: 760nm

    0850: 850nm

    *****

    1550：1550nm

    ☆ ：TEC

    0：Without TEC

    1：With TEC

    ▽：Wavelength Tolerance

    1：±0.5nm

    2：±1.5nm

    XX: Fiber and Connector Type

    FS=Free Space

    BFSA=Butterfly Package with HI780+ FC/APC

    CPSA=Coaxial Package with HI780+ FC/APC

    BFSP=Butterfly Package with HI780+ FC/PC

    CPSP=Coaxial Package with HI780+ FC/PC

    BFPP=PM Fiber+ FC/PC

    PA=PM Fiber+ FC/APC
