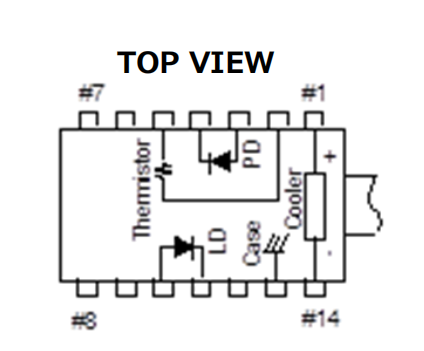

AF4B2系列GB/GC型是为光纤拉曼放大器开发的1.4µm波段的泵浦激光器模块。输出功率高达500mw，保偏光纤输出，14引脚蝶形封装。内置TEC和PD，热敏电阻。

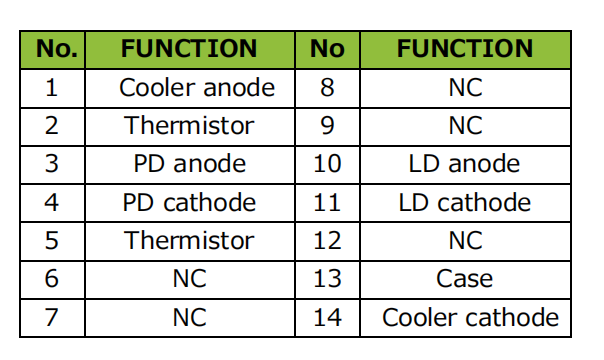

产品特点光输出功率： type GB :300-400mw type GC：410-500mw; 波长范围： type GB：lT=1420 to 1499nm type GC：lT=1420 to 1485nm 偏振保偏光纤（PMF: F0.25mm UV-coated），14引脚蝶形封装，内置PD和Cooler

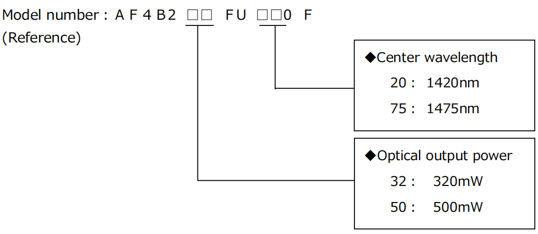

产品型号AF4B250FU200F
应用领域拉曼放大器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 输出功率
1420nm 500mW
技术参数：光电特性(TFBG=25°C, TLD＝25°C，TC=25°C）
参数 | 符号 | 测试条件 | Min. | 典型 | Max. | 单位 |
阈值电流 | Ith | 180 | mA | |||
中心波长 | λc | at rating output power RMS（-20dB） | λc - 1.0 | λc | λc + 1.0 | nm |
光谱宽度 |
Dl | at rating output power， -10dB | 3.5 | nm | ||
PD监控电流 | Im | at rating output power， VRD=5V | 100 | 2000 | mA | |
PD 暗电流 | Id | VRD=5V | 0.1 | mA | ||
跟踪误差 | DPf | Im=const., Tc= -20 to 70°C | -0.5 | 0.5 | dB | |
热敏电阻 | Rth | TLD=25°C, B=3900±100K | 9.5 | 10 | 10.5 | kW |
偏振消光比 | Xp | at rating output power | 17 | dB |
jue对Max. 值参数：
参数 | 符号 | 数值 | 单位 |
LD正向电流 | IF | 2200 | mA |
LD 反向电压 | VR | 2 | V |
PD 正向电流 | IFD | 10 | mA |
PD 反向电压 | VRD | 20 | V |
工作机身温度 | TC | -20 to +70 | °C |
存储温度 | Tstg. | -40 to +85 | °C |
Cooler 电流 | IC | 5.8 | A |
*超过jue对Max. 评级可能会导致故障。
光输出功率、COOLER特性和功耗(tld=25°c)
中心波长 | 额定输出功率 | LD 电流 | 正向电压 | Cooler 电流 | Cooler 电压 | |
λc | Pf | IF | VF | IC | VC | |
[nm] | [mW] | BOL [A] | BOL [V] | EOL [V] | EOL [A] | EOL [V] |
1420 to 1499 | 300 | 1150 | 2.0 | 2.3 | 2.20 | 2.70 |
320 | 1200 | 2.0 | 2.3 | 2.20 | 2.70 | |
340 | 1300 | 2.0 | 2.3 | 2.30 | 2.80 | |
350 | 1400 | 2.0 | 2.3 | 2.35 | 2.85 | |
360 | 1400 | 2.0 | 2.3 | 2.40 | 2.90 | |
380 | 1400 | 2.0 | 2.3 | 2.45 | 2.95 | |
400 | 1400 | 2.0 | 2.3 | 2.50 | 3.00 | |
1420 to 1485 | 420 | 1600 | 2.2 | 2.5 | 2.60 | 3.10 |
450 | 1700 | 2.2 | 2.5 | 2.70 | 3.20 | |
500 | 1800 | 2.2 | 2.5 | 2.90 | 3.40 | |
（注）IF_EOL=IF_BOL x1.2，Max. 值
保偏尾纤参数：
参数 | Min. | 典型 | Max. | 单位 |
截止波长 | 1300 | 1400 | nm | |
模场直径（MFD)@1550nm | 10.0 | 10.5 | 11.0 | mm |
包层直径 | 124 | 125 | 126 | mm |
UV 涂层直径 | 230 | 245 | 260 | mm |
FBG波长的温度特性 | 0.01 | 0.02 | nm/°C | |
弯曲半径 | 30 | mm |
