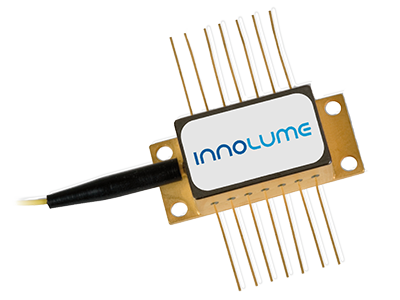

Innolume 提供广泛的高功率、空间单模激光二极管产品组合，其波长范围为780-1340nm。这些器件可以采用带自由空间光束的 9 毫米 TO-can 封装，也可以采用单模或保偏 (PM) 光纤耦合标准 14 针蝶形封装。 带有 PM 光纤的激光模块提供通常 >18dB 的偏振消光比 (PER)。光纤耦合激光二极管可配置为以 CW（高达 600mW）或脉冲模式运行，并且可选择配备光纤布拉格光栅 (FBG) 以实现光谱稳定。 Innolume 脉冲激光二极管专为播种(seeding)应用而设计，具有高达 1.2W 的低噪声峰值光功率，加宽的光谱可以抑制高功率光纤激光器中的受激布里渊散射 (SBS)。 每条激光二极管产品线都通过了鉴定程序以证明其高可靠性。所有提供的激光器都通过了单独的筛选程序，并附有详细的出厂检验报告。
产品特点150/200/250W单模光纤输出功率，可用波长范围900-1010nm，PM980或HI1060光纤，单独老化和热循环筛选(Individual burn-in and thermal cycling screening)，可选监视器光电二极管，RoHS合规性
产品型号SM-990-HI-150
应用领域光通信激光雷达生物医学
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 输出功率
990nm 150mW

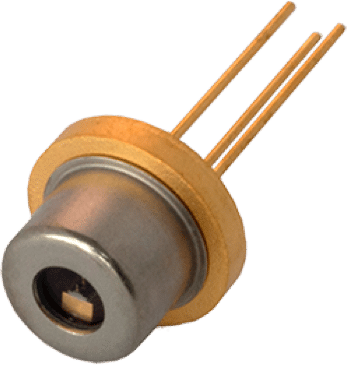

TO-can 单模激光二极管的典型输出功率
| 平均波长 | 输出功率 | 工作电流 | 阈值电流 | 频谱带宽 | 慢轴光束发散 | 快轴光束发散角 |
零件号 | nm | mW | mA | mA | nm | deg | deg |
SM-1000-TO-300 | 1000 | 300 | 400 | 30 | 0.6 | 6 | 17 |
SM-1064-TO-500 | 1064 | 500 | 600 | 30 | 0.6 | 6 | 31 |
SM-1085-TO-400 | 1085 | 400 | 500 | 40 | 0.6 | 6 | 35 |
SM-1155-TO-300 | 1155 | 300 | 600 | 40 | 4.5 | 6 | 27 |
SM-1155-TO-500 | 1155 | 500 | 800 | 40 | 5 | 6 | 27 |
SM-1170-TO-300 | 1170 | 300 | 600 | 30 | 7 | 6 | 31 |
SM-1180-TO-300 | 1180 | 300 | 600 | 30 | 7 | 6 | 31 |
SM-1200-TO-300 | 1200 | 300 | 600 | 40 | 4.5 | 6 | 29 |
SM-1200-TO-500 | 1200 | 500 | 900 | 40 | 5 | 6 | 29 |
SM-1210-TO-300 | 1210 | 300 | 600 | 40 | 4.5 | 6 | 29 |
SM-1210-TO-500 | 1210 | 500 | 900 | 40 | 5 | 6 | 29 |
SM-1230-TO-300 | 1230 | 300 | 600 | 40 | 7 | 6 | 38 |
SM-1310-TO-300 | 1310 | 300 | 800 | 80 | 7 | 6 | 29 |
光纤耦合单模激光二极管的典型输出功率
波长，nm
| 光纤耦合 | ||
连续式 CW | 脉冲式 Pulsed | FBG稳定型 (FBG-stabilized) | |
900 | 200mW | ||
945 | 200mW | ||
970 | 200mW | 200mW | |
976 | 200mW | 200mW | |
984 | 200mW | 200mW | |
1000 | 200mW | 200mW | |
1010 | 600mW | 400mW | |
1025 | 600mW | 400mW | |
1030 | 600mW | 1200mW | 400mW |
1040 | 600mW | 1200mW | 400mW |
1050 | 600mW | 1200mW | 400mW |
1060 | 600mW | 1200mW | 400mW |
1064 | 600mW | 1200mW | 400mW |
1075 | 600mW | 1200mW | 400mW |
1080 | 600mW | 1200mW | 400mW |
1085 | 600mW | 1200mW | 400mW |
1090 | 400mW | 1200mW | 400mW |
1100 | 400mW | 1000mW | 400mW |
1113 | 400mW | 1000mW | 400mW |
1120 | 400mW | 1000mW | 400mW |
1122 | 400mW | 1000mW | 400mW |
1123 | 400mW | 1000mW | 400mW |
1124 | 400mW | 1000mW | 400mW |
1130 | 300mW | 1000mW | 300mW |
1140 | 300mW | 400mW | 300mW |
1160 | 300mW | 400mW | 300mW |
1170 | 500mW | 400mW | 350mW |
1178 | 500mW | 500mW | 350mW |
1180 | 500mW | 500mW | 350mW |
1188 | 500mW | 500mW | 350mW |
1200 | 500mW | 500mW | 350mW |
1210 | 500mW | 700mW | 350mW |
1240 | 500mW | 700mW | 350mW |
1244 | 500mW | 700mW | 350mW |
1260 | 500mW | 500mW | 350mW |
1270 | 250mW | 500mW | 350mW |
1280 | 250mW | 350mW | 350mW |
1295 | 250mW | 350mW | 350mW |
1309 | 250mW | 350mW | 350mW |
1310 | 250mW | 350mW | 350mW |
1340 | 350mW | ||
可用功率选项 | |||||
条件: | CW操作，芯片温度25°C，外壳安装在室温散热器上 | ||||
Part Number | 输出功率 (mW) Pout | 工作电流(mA) | 正向电压 (V) | ||
Typ. | Max. | Typ. | Max. | ||
SM-9XX-YY-150 | 150 | 300 | 370 | 1.6 | 1.8 |
SM-9XX-YY-200 | 200 | 350 | 420 | 1.6 | 1.8 |
SM-9XX-YY-250 | 250 | 400 | 470 | 1.6 | 1.8 |
规格 | |||||
条件 | CW操作，芯片温度25°C，外壳安装在室温散热器上 | ||||
参数 | Symb. | Min. | Typ. | Max. | Unit |
无扭结*输出功率 | 1.1×Pout | 1.3×Pout | mW | ||
可用波长范围 | λ | 900 | 1010 | nm | |
平均波长容差 | 5 | nm | |||
Pout时-3dB水平下的光谱宽度 | Δλ | <0.5 | 4 | nm | |
阈值电流 | Ith | 70 | 100 | mA | |
波长温度可调谐性 | Δλ/ΔT | 0.3 | 0.4 | nm/°C | |
偏振消光比 | PER | 12 | dB | ||
* ∆P/∆I > 0 (∆I=5mA)
jue对Max. 额定值 | |||
参数 | Min. | Max. | Unit |
激光二极管反向电压 | - | 2 | V |
激光二极管CW正向电流 | - | Iop+300 | mA |
热电冷却器电流 | - | 3 | A |
热电冷却器电压 | - | 4 | V |
光纤弯曲半径 | 3 | - | cm |
芯片工作温度范围 | 5 | 40 | °C |
外壳工作温度范围 | 0 | 70 | °C |
储存温度范围 | -40 | 85 | °C |

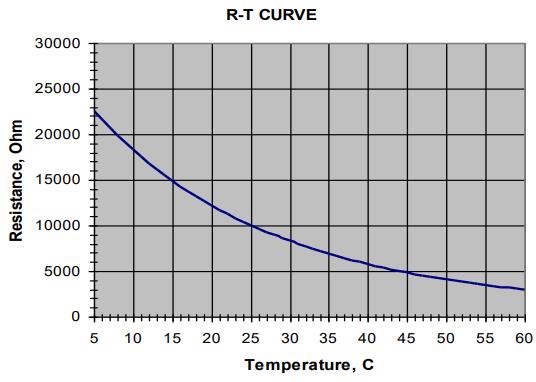

热敏电阻规格 | 光纤规格 | |||||
参数 | 值 | 单位 | 参数 | HI1060 | PM980 | Unit |
热敏电阻类型 | NTC | 数值孔径 典型值 | 0.14 | 0.12 | ||
阻抗 Resistance @25°C | 10 ± 0.1 | kOhm | 截止波长 | 920±50 | 900±70 | nm |
Beta 0-50°C | 3375±1% | K | 模场直径 (@1060nm) | 6.2±0.3 | 6.6±0.3 | μm |
| 包层直径 | 125±1 | 125±1 | μm | ||
涂覆层直径 | 245±15 | 245±15 | μm | |||
长度 | 1.0 ± 0.1 | 1.0 ± 0.1 | m | |||
连接器 | FC/APC (narrow key) | |||||
连接器与PANDA光纤对齐 | ||||||
输出光沿着PM光纤的慢轴偏振。 | ||||||
典型性能曲线 仅供参考

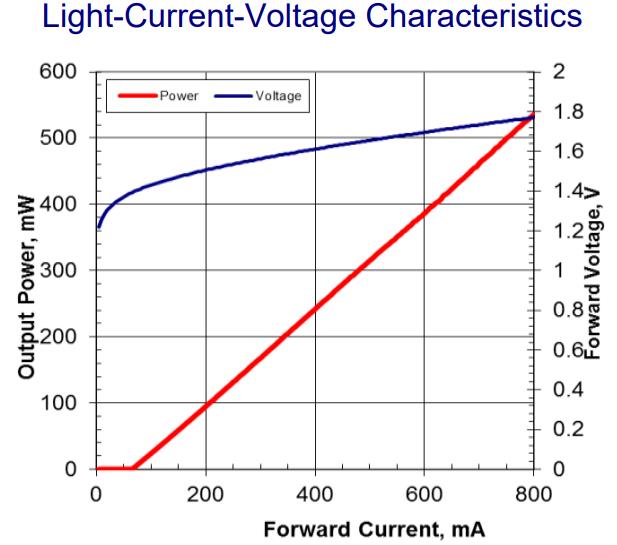

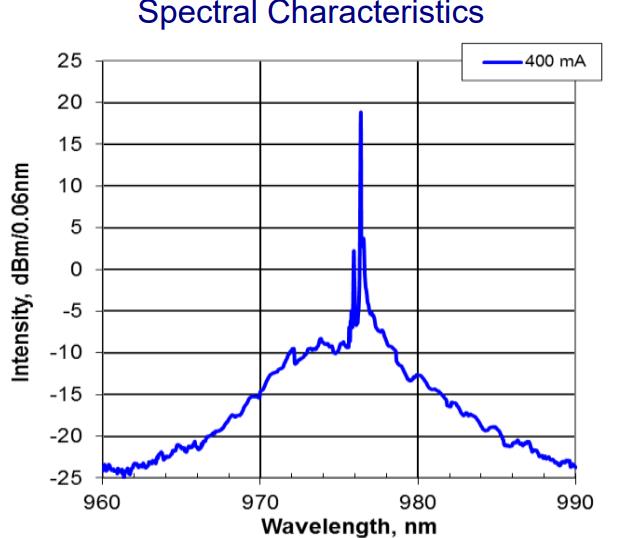

光电流电压特性 | 光谱 -（分辨率0.5nm） |
 |  |
型号参考
SM-990-HI-150 -> 150mW output power at mean wavelength 990nm, HI-1060 fiber
SM-980-PM-200 -> 200mW output power at mean wavelength 980nm, PM-980 fiber
SM-976-PM-250 -> 250mW output power at mean wavelength 976nm, PM-980 fiber
注意事项
这种设备发出的光是看不见的，可能对人眼有害。设备运行时，避免直视光纤连接器。在连接器打开的情况下操作时，必须佩戴合适的激光安全眼镜。
jue对Max. 额定值只能在短时间内应用于设备。长时间暴露于Max. 额定值或暴露于一个以上的Max. 额定值可能会导致设备损坏或影响设备的可靠性。在Max. 额定值之外操作设备可能会导致设备故障或安全隐患。必须使用与组件一起使用的电源，以确保不会超过Max. 正向电流。
散热器上的设备需要一个合适的散热器。该装置必须使用4个螺钉（以X型方式拧紧，初始扭矩设置为0.075Nm，最终X型螺栓拧紧为0.15Nm）或夹具安装在散热器上。散热器表面的平面度偏差必须小于0.05mm。建议在外壳底部和散热器之间使用铟箔或导热软材料作为热接口。不希望使用导热油脂。
避免设备背面反射。它可能会在频谱和功率稳定性方面对设备性能产生影响。它也可能造成致命的关节面损伤。强烈建议使用光学隔离器来阻挡背面反射。
不要拉动光纤。不要弯曲半径小于3厘米的光纤。在安装过程中，应始终保护光纤顶部免受任何污染或损坏。取下覆盖在光纤顶部的防尘帽后，使用光学透镜清洁纸或棉签轻轻擦拭异丙醇或乙醇，向一个方向仔细清洁光纤顶部。仅使用干净的光纤连接器操作设备。
静电放电是导致产品意外失效的主要原因。采取极端预防措施，防止ESD。在设备安装过程中，必须保持ESD保护——使用腕带、接地工作表面和严格的
