大面积激光二极管（也称为宽发光截面半导体激光器,宽条形或者宽发射器激光二极管，单发射器激光二极管和高亮度二极管激光器）是一种边发射激光二极管，其中位于前表面的发射区域的形状为宽条形。由于发射器是非对称的，光束的性质在两个方向上也是不同的
产品特点CW、准CW或脉冲操作，可用波长范围1010-1130nm，外壳隔离电气触点(Case isolated electrical contacts)，裸解理端，8°斜角卡套SNZ-3A或SMA905，外形尺寸小
产品型号BA-1120-400-UM-11W-SMA
应用领域医疗工业
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
平均波长 输出功率
1120nm >11W
测试条件：散热器温度25°C
参数 | Symb. | Min. | Typ. | Max. | 单位 |
ex-fiber光纤输出功率 | Pout | 3.2 | W | ||
可用波长范围 | λ | 1010 | 1130 | nm | |
平均波长容差 | λ-10 | λ+10 | nm | ||
光谱宽度@ -3dB level at Pout | Δλ | 4 | 8 | nm | |
波长温度可调谐性 | Δλ/ΔT | 0.3 | 0.35 | 0.4 | nm/°C |
阈值电流 | Ith | 0.9 | 1.3 | A | |
工作电流 | Iop | 14.5 | 16.5 | A | |
正向电压 | Vf | 1.45 | 1.6 | V | |
建议的工作散热器温度 | Top | 20 | 25 | 30 | °C |
仅供参考* 测试条件:CW operation, heatsink temperature 25°C

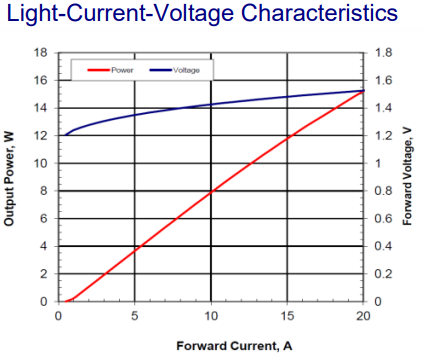

轻电流电压特性

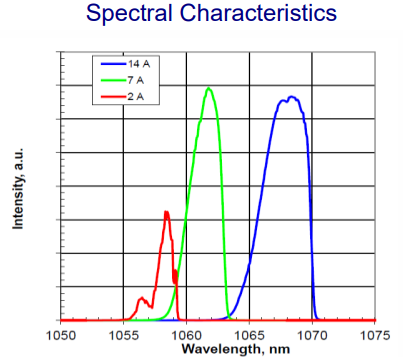

光谱特性
*给出了1064nm器件的性能。对于1010-1130nm范围内的其他波长，预期会有类似的性能。
绝对最大额定值 | |||
参数 | Min. | Max. | Unit |
激光二极管反向电压 | 1 | V | |
激光二极管CW正向电流 | 18.0 | mA | |
储存温度范围 | 5 | 80 | °C |
引线焊接温度（最高5秒） | 200 | °C | |
光纤弯曲半径 | 3 | - | cm |
工作温度范围 | 15 | 60 | °C |
光纤规格 | ||
Parameters | Value | Unit |
类型 | step index | |
纤芯直径 | 400 ± 5 | µm |
包层直径 Cladding diameter | 440 ± 5 | µm |
缓冲层直径 Buffer diameter | acrylate, 470 ± 5 | µm |
数值孔径 | 0.22 | |
长 | 1.0 ± 0.1 | m |
连接器 | bare cleaved end,8° angled ferrule SNZ-3A orSMA905 (裸开口端，8°斜角卡套SNZ-3A或SMA905) | |
