DWDM滤波器可提供优越的频谱选择和信号处理功能，有效分离多个波长的光信号，极大提高光通信系统的带宽和效率，适用于传感、复用/解复用器及高容量网络等领域。
产品特点单通道、中心波长在ITU网格上，或客户指定、SM或PM光纤、采用集成光学环行器
产品型号OEWAD-100-1600-P2-T1-C2-1.0
应用领域DWDM光学系统CATV系统光纤传感器生物医学应用
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 信道间隔 反射带宽
1600nm 100GHz < 1.0nm
参数 | Unit | 值 | |

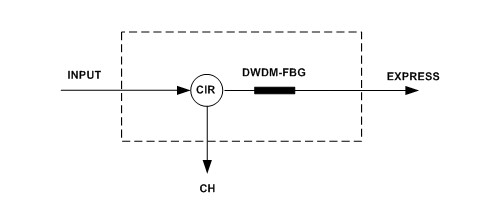

类型 | DWDM-FBG Add/Drop Module, single channel, with integrated circulator, 3-ports device | ||
端口配置 | 1x2 | ||
波长 | ITU grid; Custom: 1520-1675 nm | ||
波长精度 | nm | ±0.05 | |
波长稳定性* | pm/°C | <1.0 | |
反射带宽@-25dB** | 6.25 GHz | nm | < 0.06 |
12.5 GHz | < 0.13 | ||
25 GHz | < 0.25 | ||
50 GHz | < 0.5 | ||
100 GHz | < 1.0 | ||
200 GHz | < 2.0 | ||
隔离度 | dB | >25 | |
插入损耗 | Input -> Express | dB | <1.0 |
Input -> Channel | <2.0 | ||
Box dimensions | mm | depending on the channel spacing | |
工作温度 | ℃ | 0 to 60 | |
存储温度 | ℃ | -40 to 85 | |
*需要对DWDM - FBG进行无热封装。 | |||
DWDM分插模块 | 可选配置 | |||||
产品名称 | 信道间隔 | CWL (nm) | FBG封装 | 尾纤类型 | 接头 | 尾纤长度 |
OEWAD："DWDM分插模块" | 012：12.5 GHz 025：25 GHz 050：50 GHz 100：100 GHz 200：200 GHz | 中心波长 | P1：无 P2：无热 | T1：900 Tubing T2：3mm Jacket | C1：FC/PC C2：FC/APC C3：SC/PC C4：SC/APC C5：LC/PC C6：LC/APC | 默认：1m Custom: indicate value |
