    • 稀土Ho钬/Pr镨掺杂 ZBLAN双包层氟化物裸光纤

    掺Ho/Pr 浓度：30000/2500ppm mol； 纤芯直径：10+/-1um； 纤芯数值孔径NA：0.17+/-0.02； 第一包层直径：123+/-3um；八角形包层形状； 纤芯截止波长 Cut-off WL of core：<2450nm； 第二包层直径：185+/-15um；第二包层NA：0.50+/-0.02； 涂覆层直径：470+/-30um； 1150nm处的峰值吸收：1~2dB/m 光纤类根据数量价格；合同金额原则上不低于3500元

    产品特点ZBLAN光纤是由ZrF4、BaF2、LaF3、AlF3和NaF等重金属氟化物组成的复合玻璃光纤。与广泛应用的石英光纤相比，ZBLAN光纤具有传输波长范围宽（0.35μm~4μm）和掺杂稀土离子发射效率高等特点。

    产品型号ZDF-10/125-30H2.5P-O

    应用领域光纤激光器光纤放大器

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 掺Ho/Pr 浓度 纤芯直径 纤芯数值孔径NA 第一包层直径

    30000/2500ppm mol 10+/-1um 0.17+/-0.02 123+/-3um

  • 尺寸图
    • 详细参数

    类型

    掺稀土双包层光纤

    光纤类型

    双包层氟化物光纤

    掺杂元素

    Pr,Nd,Ho,Er,Dy,Tm,Yb,其它

    掺杂浓度（ppm mol）

    500-50000

    包层形状

    圆，八角形，长方形

    纤芯数值孔径

    0.16,0.21,0.26

    涂覆层数值孔径

    0.5

    截止波长（um）

    <2.5

    芯径（um）

    >2

    涂覆层直径（um）

    圆形：123/200/500(直径)

    八角形：123/200/500(对角线长度)

    矩形：123/200/500(对角线长度)

    包层直径（um）

    460,480,600

    第二层涂覆层厚度（um）

    >30

    第二层涂覆层材料

    氟树脂

    包层材料

    UV固化丙烯酸脂

    实验测试

    半径1.25cm，2cm，6cm



    型号

    稀土掺杂

    稀土

    浓度

    （摩尔ppm）

    芯径(μm)

    Core    NA

    Cutoff
       (nm)

    第一层

    包层直径

    (μm)

    包层

    形状

    第二层

    包层直径(μm)

    Cladding
       NA

    包层吸收

    (dB/m)

    ZDF-16/250-10E-C

    Er

    10,000

    16±2

    0.12±0.02
      @ 3500 nm

    < 2850

    250±13

    圆形

    460±30

    0.50±0.02
      @1000nm

    0.3-0.8
      @ 980 nm

    ZDF-18/250-60E-C

    Er

    60,000

    18±2

    0.12±0.02
      @ 2700 nm

    < 3400

    250±13

    圆形

    460±30

    0.50±0.02
      @1000nm

    2-3
      @ 980 nm

    ZDF-30/300-60E-C

    Er

    60,000

    30±2

    0.12±0.02
      @ 2700 nm

    < 5350

    300±15

    圆形

    460±30

    0.50±0.02
      @1000nm

    4-5
      @ 980 nm

    ZDF-7.5/125-40T-C

    Tm(铥)

    40,000

    7.5±1.5

    0.14±0.02
      @ 2000 nm

    < 1700

    120±3

    圆形

    210±20

    0.50±0.02
      @1000nm

    1-2
      @ 800 nm

    ZDF-8.5/125-2H40T-C

    Ho(钬)
      Tm

    2,000
      40,000

    8.5±2.0

    0.14±0.02
      @ 2000 nm

    < 2000

    123±4

    圆形

    195±15

    0.50±0.02
      @1000nm

    1-2
      @ 800 nm

    ZDF-10/125-30H2.5P-C

    Ho
      Pr(镨)

    30,000
      2,500

    10±1

    0.17±0.02
      @ 3000 nm

    < 2400

    123±3

    圆形

    210±10

    0.50±0.02
      @1000nm

    1-2
      @ 1150 nm

    ZDF-20/250-40E2.5D-C

    Ey
      Dy 镝

    40,000
      2,500

    20±3

    0.13±0.02
      @ 3000 nm

    < 4100

    250±13

    圆形

    460±30

    0.50±0.02
      @1000nm

    1-2
      @ 980 nm



    特性曲线

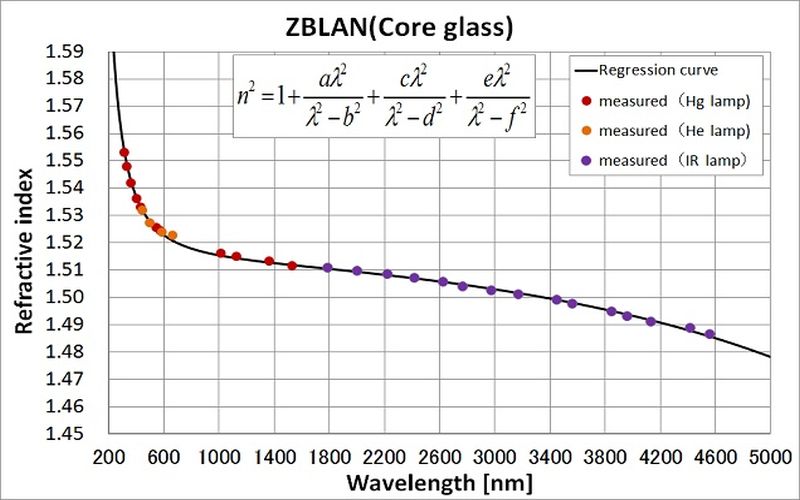

    ZBLAN玻璃的折射率（芯，典型）

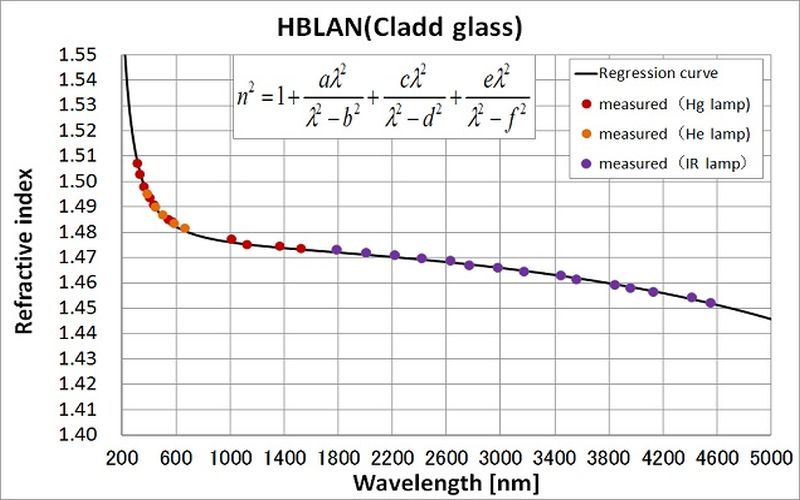

    HBLAN玻璃的折射率（用于包层，典型）

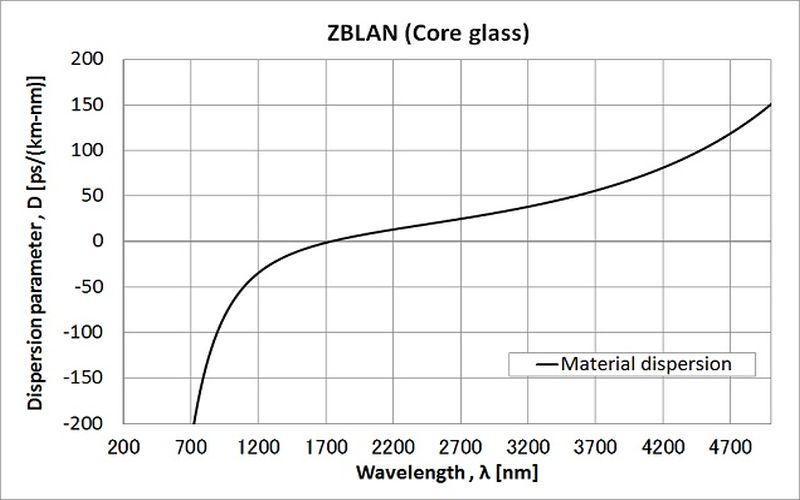

    ZBLAN玻璃的材料分散性（芯，典型）

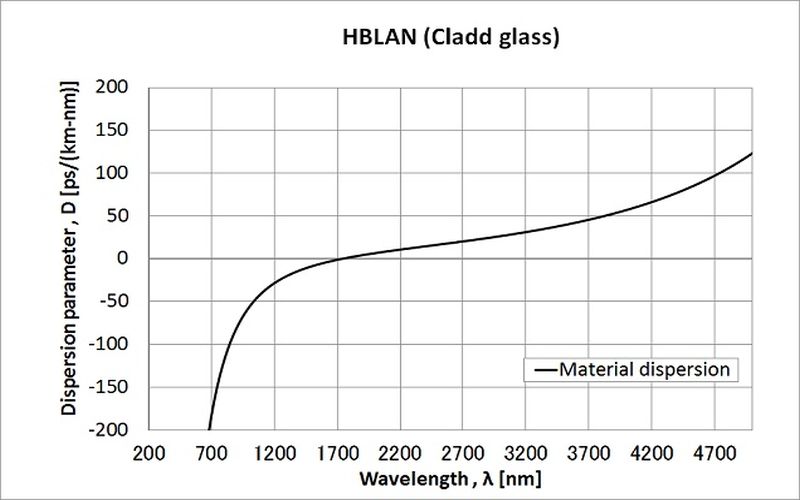

    HBLAN玻璃的材料分散性（用于包层，典型）

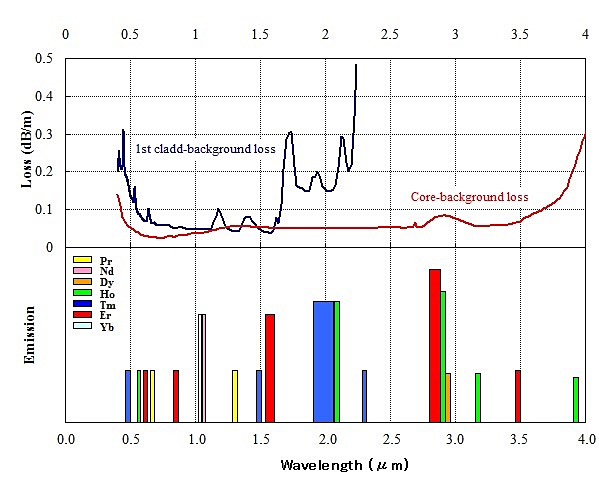

    背景损耗和发射波长

    通过选择稀土元素和激发波长，得到不同波长的光发射。虽然芯在长波长区域具有较低的损耗，但在第一包层中的传播光在1.7um处造成更大的损耗，而由于吸收用于第二包层的氟基UV树脂而导致更多波长损耗。

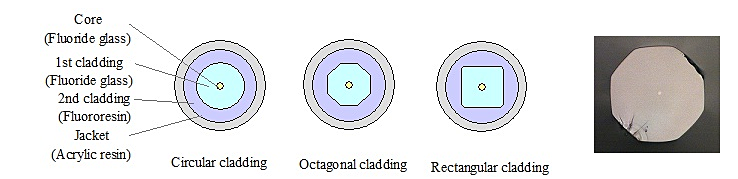

    DCFF配置



    订购信息

    例如：DCFF-2/125-P-30-0.21-0.5

    2/125------2=芯径; 125=涂覆层直径

    P ----------P=掺杂稀土元素

    30 ---------30=第二层涂覆层厚度

    0.21--------0.21=纤芯数值孔径

    0.5 --------0.5=涂覆层数值孔径



    可选配置表

    无
