PVAS-5-0.1 0.1-TO39-NW-90是II型超晶格非冷却红外光电探测器，具有优良的参数。该探测器不含汞和镉，符合RoHS指标。
产品特点光谱范围为1.6 ~ 6.2 μm，高响应度，好的线性度，不需要偏差，无1/f噪声
产品型号T2SL-PVAS-5-0.1X0.1
应用领域中红外激光探测中红外气体分析
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
响应波长范围 光敏面积
1.6-6.2μm 0.1X0.1mm
测试条件：Ta=20℃，Vb=0mV
参数 | 探测器型号 |
PVAS-5-0.1X0.1-TO39-NW-90 | |
有源元件材料 | 外延超晶格异质结构 |
起始波长λcut-on (10%), μm | 1.6±0.2 |
峰值波长λpeak, μm | 4.2±0.3 |
截止波长λcut-off (10%), μm | 6.2±0.2 |
探测效率D* (λpeak),cm·Hz1/2/W | ~1.2×109 |
电流响应度Ri(λpeak),A/W | ~1.2 |
时间常数T，ns | ~11 |
电阻R,Ω | ~170 |
工作温度Tdet,K | ～230 |
感光面尺寸A,mm×mm | 0.1×0.1 |
包装 | TO39 |
接收角Φ | ～90° |
窗口 | none |

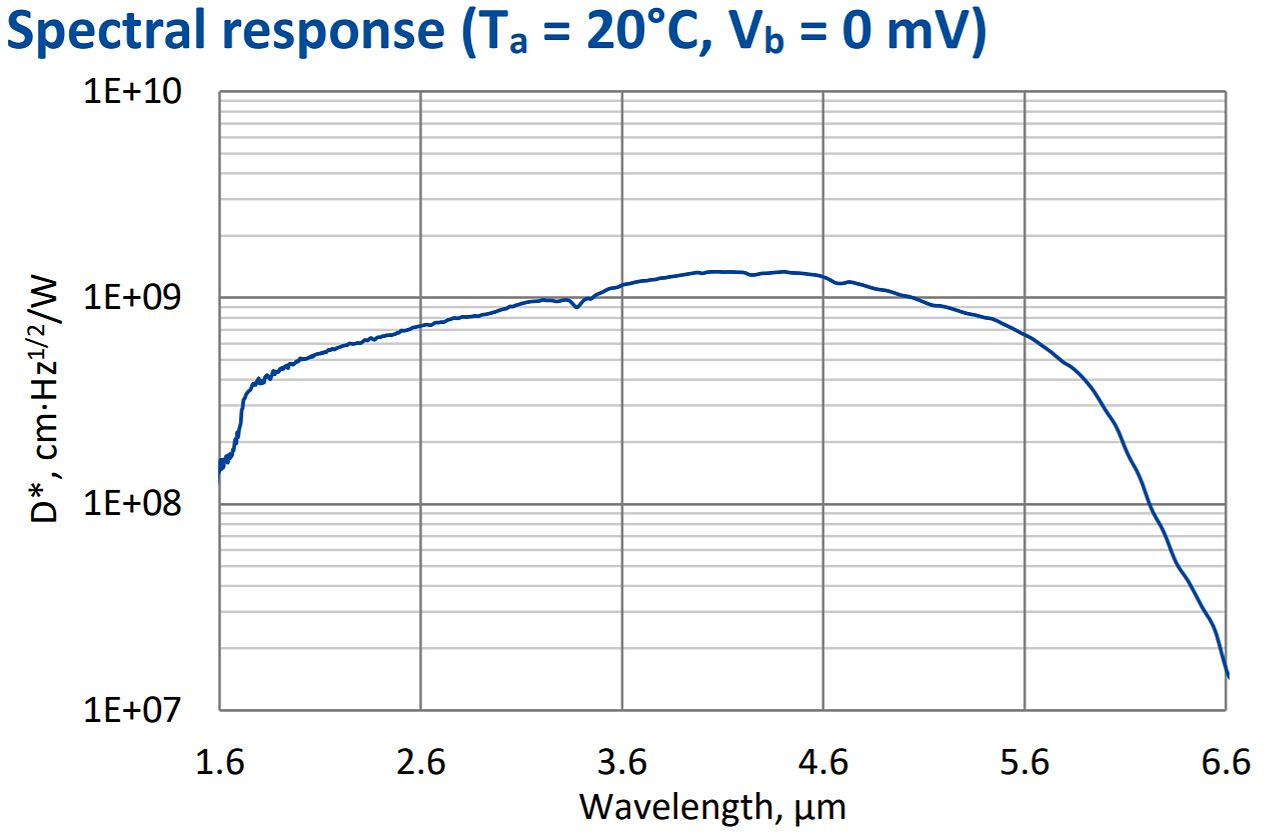

20℃探测器的光谱响应曲线
输入功率与输出电流线性度曲线（TBB—黑体温度）
TO39-引脚定义
引脚定义 | |
功能 | 引脚号 |
探测器 | 1（-）,2（+） |
接地 | 3 |
备注：使用和储存注意事项
1、工作环境湿度为10% ~ 80%，环境温度为-20℃~ 30℃。
2、功率限制：连续波或单脉冲辐照度大于1 μs时，对视光学有源区域的辐照度不得超过100 W/cm2；小于1 μs的脉冲辐照度不能超过1 MW/cm2。
3、储存于湿度为10%至90%，环境温度为-20℃至50℃的黑暗处。
InAs/InAsSb T2SL 光电导探测器 – (工程样品)
型号 | 冷却 | 浸没 | 截止波长 um | 峰值波长 um | 探测能力 cm·Hz1/2/W | 时间常数 |
PCAS-2TE-9-0.1×0.1-TO8-wZnSeAR-70 | 2TE | 无 | 11.0±0.3 | 6.2±0.3 | ～2.8×108 | ~12ns |
PCAS-2TE-9-1×1AR-TO8-wZnSeAR-70 | 2TE | 无 | 11.0±0.5 | 4.0±0.5 | ～2.6×108 | ~17ns |
PCAS-3TE-9-0.1×0.1-TO8-wZnSeAR-70 | 3TE | 无 | 10.5±0.3 | 6.1±0.3 | ～4.3×108 | ~17ns |
PCAS-2TE-11-0.1×0.1-TO8-wZnSeAR-70 | 2TE | 无 | 12.0±0.3 | 6.0±0.3 | ～1.9×108 | ~7ns |
PCAS-3TE-12-0.1×0.1-TO8-wZnSeAR-70 | 3TE | 无 | 14.4±0.3 | 10.5±0.3 | ～2.5×108 | ~4ns |
PCIAS-3TE-12-1×1-TO8-wZnSeAR-36 | 3TE | 是的 | 12.0±0.3 | 8.0±1.0 | ～2.0×108 | ~4ns |
PCAS-2TE-13-0.1×0.1-TO8-wZnSeAR-70 | 3TE | 无 | 15.0±0.3 | 10.7±0.3 | ～1.2×108 | ~3ns |
InAs/InAsSb T2SL 光伏探测器 – (工程样品)
型号 | 冷却 | 浸没 | 截止波长 um | 峰值波长 um | 探测能力 cm·Hz1/2/W | 时间常数 |
PVAS-5-0.1×0.1-TO39-NW-90 | 无 | 无 | 6.2±0.2 | 4.2±0.3 | ～1.2×109 | ~11ns |
PVAS-2TE-5-0.1×0.1-TO8-wAl2O3-70 | 2TE | 无 | 5.8±0.2 | 4.0±0.3 | ~9.0×109 | ~4ns |
